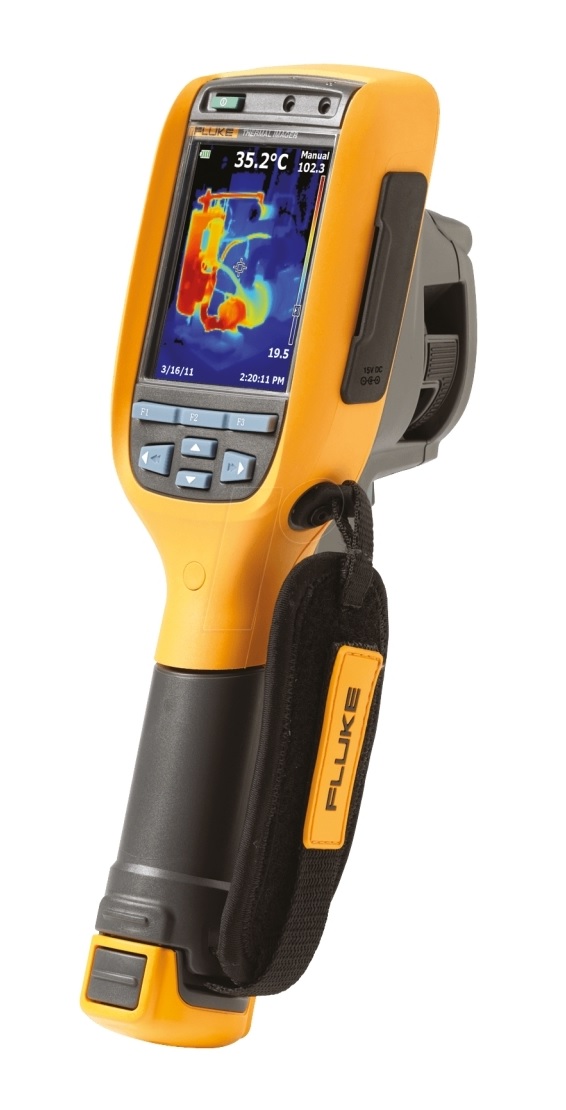

Тепловизор Fluke Ti90
Загрузка...
Fluke Ti90 – это прорыв в области энергоаудита: впервые полнофункциональный тепловизор стал доступен широкому кругу пользователей. Новый тепловизор Ti90 позволяет визуально оценить температуру любой поверхности, прост и удобен в обращении и отличается привлекательной ценой. Прибор оснащён отличной оптикой для работы как в инфракрасном, так и в видимом спектре, а диапазон измеряемых температур этого прибора (-20° — 200°) делает прибор полезным в работе профессиональных электриков, специалистов по бытовому энергосбережению, строителей и др. Небольшие размеры и доступная цена делают
Точность измерения Fluke Ti90 составляет ±2°C или 2%, а разрешающая способность позволяет различать участки поверхности с переходом всего в 0,15°C. Эти характеристики позволяют без проблем обнаружить нагретую деталь механизма, аномалии в электросети, утечки тепла в стенах зданий, окнах, теплоизоляционных полах и пр. – проблемный участок будет виден на дисплее Ti90 диагональю 3,5’’. Для максимального удобства работы тепловизор предусматривает отображение снимков в одном из трех режимов:
- оттенки серого с различной насыщенностью;
- сине-красная палитра;
- палитра «горячий металл» – желтые и красные тона.
Для более детальной съемки отдельных участков Ti90 предусматривает плавное масштабирования в ручном или автоматическом режиме с диапазоном 2,5 °C и 5 °C соответственно. Переменный коэффициент эмиссии может установлен по заложенной в прибор таблице или вручную для повышения эффективности работы с различными материалами.
Полученные при помощи Fluke Ti90 изображения сохраняются в формате bmp, jpeg или is2 – специальном формате теплографических снимков. Из последнего они могут быть обработаны и преобразованы в любой распространённый графический формат с помощью поставляемого в комплекте программного обеспечения SmartView®.
Тепловизор Fluke Ti90 характеристики:
| Диапазон измерений | от -20 °C до +250 °C (от -4 °F до +482 °F) |
|---|---|
| Спектральный диапазон | от 9 до 15 мкм (длинноволновый) |
| Температурная чувствительность | ≤0,15 °C при температуре объекта 30 °C (150 мК) |
| Разрешение | 80×60 (4800 пикселей) |
| Погрешность измерения температуры | ±2 C или 2% (при номинальной температуре 25 C, выбирается большее значение) |
| Пространственное разрешение (IFOV) | 5,6 мрад |
| Минимальный диапазон (в ручном режиме) | 2,5 °C |
| Оптическое поле зрения | 19,5° (Г) x 26° (В) |
| Минимальный диапазон (в автоматическом режиме) | 5 °C |
| Палитра | 3: «горячий металл», красно-синяя, градации серого |
| Встроенная цифровая камера | для промышленного применения, 2 мегапиксела |
| Дисплей | диагональ 3,5″ (книжная ориентация) Ударопрочный |
| Память | съемная SD-карта памяти 4 Гб и беспроводная SD-карта 8 Гб (при наличии) прямая загрузка при помощи подключения к ПК через порт USB |
| Частота кадров | только 9 Гц |
| Размеры | 28,4 см x 8,6 см x 13,5 см (11,2 дюйма x 3,4 дюйма x 5,3 дюйма) |
| Рабочая температура | от -10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от -20 °C до +50 °C (от -4 °F до 122 °F) |
| Масса | 0,726 кг (1,6 фунта) |
| Питание | прибор может получать питание от сети через сетевой адаптер (от 110 до 220 В перем. тока, 50/60 Гц), который входит в комплект поставки. В комплект входит набор сетевых переходников. один литий-ионный «интеллектуальный» батарейный источник питания с пятисегментным светодиодным индикатором, отображающим уровень заряда |
| Период работы без подзарядки батареи | время непрерывной работы одного блока аккумуляторов составляет более 4 часов (при 50% яркости ЖК-дисплея и средней интенсивности эксплуатации) |
| Зарядка аккумулятора | зарядка аккумуляторов непосредственно в тепловизоре. В комплектацию версий 9 Гц входят сетевые адаптеры переменного тока. Опциональное двухсекционное зарядное устройство для аккумуляторов (от 110 до 220 В перем. тока, 50/60 Гц) или опциональное автомобиль полная зарядка — 2,5 часа |
| Защищенность | класс защиты IP54 (ограниченная защита от проникновения пыли и защита от водяных брызг с любого направления) 25G, IEC 68-2-29 |
| Выдерживает падение с высоты | сконструированы таким образом, чтобы выдерживать падение с высоты 2 метров (6,5 футов) 25G, IEC 68-2-29 |
| Виброустойчивость | 2G, IEC 68-2-6 |
| Стандарты безопасности | CSA (US и CAN): C22.2 № 61010-1-04, UL: UL STD 61010-1 (2-е издание), ISA: 82.02.01 |
| Влагозащищенность | От 10 % до 95 % (без конденсации) |
| Электромагнитная совместимость | EN 61326-1:2006 IEC 61326-1:2005 |
| Функции энергосбережения | настраиваемые пользователем режимы сниженного энергопотребления и отключения питания |
| US FCC | EN61326-1; FCC, часть 5 |
| Маркировка C Tick | IEC/EN 61326-1 |
| Механизм съемки, просмотра и сохранения изображений | возможность съемки, просмотра и сохранения изображений одной рукой |
| Беспроводное подключение | нет |
| Система фокусировки | Нерегулируемый фокус 46 см(18 дюймов) и выше |
| Регулировка уровеня и диапазона | плавное автоматическое и ручное масштабирование |
| Просмотр содержимого памяти | полноразмерный просмотр и просмотр в виде миниатюр |
| Программное обеспечение | ПО SmartView®, и мобильное приложение SmartView® — программное обеспечение для подробного анализа и составления отчетов |
| Файловые форматы изображений | нерадиометрические (.bmp) или (.jpeg), или полностью радиометрические (.is2) для файлов без радиометрических данных (.bmp и .jpg) не требуется программное обеспечение для анализа BMP, DIB, GIF, JPE, JFIF, JPEG, JPG, PNG, TIF и TIFF |
| Быстрая автоматическая смена масштаба в ручном режиме | Есть |
| Экранная подстройка коэффициента излучения | Есть (по номеру и таблице) |
| Быстрое автоматическое переключение между ручным и автоматическим режимами | Есть |
| Измерение температуры в центральной точке: | Есть |
| Прочная эргономичная конструкция для работы одной рукой | Есть |
| Экранная компенсация фоновой температуры | Есть |
| Рекомендуемая периодичность калибровки | два года (при нормальной эксплуатации и нормальном износе) |
| Поддерживаемые языки | английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
| Гарантия | двухлетняя (стандартная), доступны расширенные гарантийные соглашения |
Тепловизор Fluke Ti90 комплект поставки:
- тепловизор Fluke Ti90,
- адаптер переменного тока,
- литиево-ионная батарея (1 шт.),
- кабель USB,
- карта памяти SD,
- мягкий футляр для транспортировки,
- наручный регулируемый ремешок (для правой или левой руки),
- отпечатанные руководства пользователя на английском, испанском, французском, немецком и упрощенном китайском языках, версии на других языках — на CD,
- ПО SmartView™,
- гарантийный документ.
