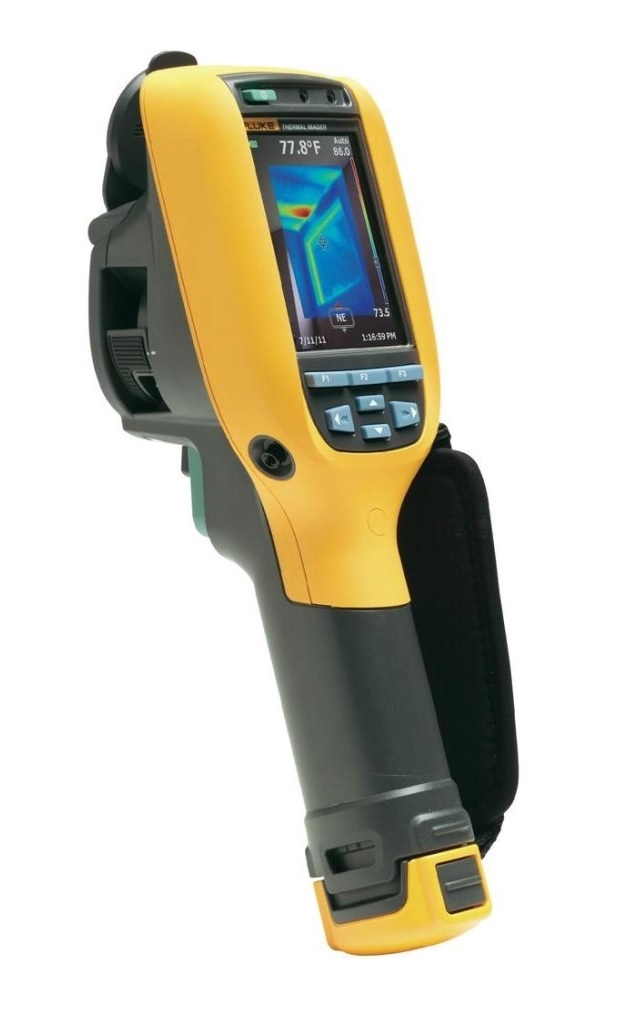

Тепловизор Fluke TiR110
Загрузка...
Тепловизор Fluke TiR110 используется для обследования зданий, различных сборных конструкций или механизмов в поисках наличия утечек тепла, мест перегрева электропроводки и т.д. Широкое применение Fluke TiR110 в различных сферах строительства, промышленности, науки позволяет эффективно предотвращать возникновение различных неисправностей, повысить безопасность эксплуатации объектов и механизмов.
Тепловизор Fluke TiR110 способен быстро обнаружить места утечки тепла, неполадки в оборудовании и места скопления влаги благодаря ряду инновационных функций:
- Система фокусировки IR-OptiFlex используется для получения оптимальной резкости изображения. В режиме фиксированного фокуса расстояние до объекта может составлять более 1,2 м. Для съемки на коротком расстоянии предусмотрен режим ручной фокусировки.
- Технология IR-Fusion обеспечивает точное наложение теплового и видимого изображений с разной степенью интенсивности. Благодаря этому легко обнаружить непосредственный источник тепловой аномалии.
- Режим просмотра PIP — кадр в кадре — позволяет лучше рассмотреть каждое изображение в отдельности.
Для более наглядного отображения проблемных зон, тепловизор Fluke TiR110 выводит изображение в разнообразных цветовых палитрах, как стандартных, так и в режиме Ultra Contrast:
- «Горячий металл».
- Нагретый металл.
- Высокого контраста.
- Жёлтая и инвертированная
- Градации серого и инвертированная.
Приёмник излучения с разрешением 160×120 FPA позволяет делать четкие, качественные снимки. Тепловая чувствительность (NETD) Fluke TiR110 соответствует ≤0,08 °C при температуре объекта 30°C. Это значит, что тепловизор способен улавливать малейшие изменения температуры объекта исследования. Fluke TiR110 можно использовать в диапазоне измеряемых температур от –20°C до 150°C. Погрешность измерения составляет ±2°C.
Запись данных осуществляется как в фото-, так и в видеоформате, в видимом либо инфракрасном спектре. Функция видеозаписи позволяет создавать отчёты для покадрового анализа на компьютере. Также тепловизор Fluke TiR110 оборудован электронным компасом, показания которого можно встраивать в необходимое изображение.
Функция IR-PhotoNotes позволяет прикреплять до трёх изображений в видимом спектре к инфракрасным снимкам для создания более полных диагностических отчётов. Файлы с изображениями объектов можно дополнять голосовыми комментариями продолжительность до 60 сек. Тепловизор Fluke оборудован лазерным целеуказателем и фонариком для более точного наведения на цель даже в условиях плохой видимости. Прибор выполнен в прочном корпусе, который выдерживает падение с 2 метровой высоты.
Тепловизор Fluke TiR110 характеристики:
| Диапазон измерений | от –20 до 150 °C |
|---|---|
| Спектральный диапазон | 7,5 мкм – 14 мкм (длинноволновый) |
| Температурная чувствительность | 0,08 °C при температуре объекта 30 °C (800 мK) |
| Разрешение | 160 x 120 FPA, неохлаждаемый микроболометр |
| Погрешность измерения температуры | ±2 °C или 2 % (при номинальной температуре 25 °C, выбирается большее значение) |
| Пространственное разрешение (IFOV) | 3,39 мрад |
| Минимальный диапазон (в ручном режиме) | 2,5 °C |
| Оптическое поле зрения | 22,5° (Г) x 31° (В) |
| Минимальное расстояние фокусировки | 15,25 см |
| Минимальный диапазон (в автоматическом режиме) | 5 °C |
| Палитра | Сине-красная, серая, серая инвертированная, высококонтрастная, горячий металл, нагретое железо, желтая, желтая инвертированная |
| Голосовая аннотация | Да (60 секунд), на каждое изображение |
| Камера видимого диапазона | Для промышленного применения, 2 мегапиксела |
| Дисплей | Диагональ 3,5″ (книжная ориентация) |
| Память | Карта памяти SD, 2 ГБ |
| Частота кадров | 9 Гц |
| Размеры | 28,4 x 8,6 x 13,5 см |
| Рабочая температура | от –10 до 50 °C |
| Температура хранения | от –20 до 50 °C |
| Масса | 0,726 кг |
| Питание | 2 аккумулятора |
| Период работы без подзарядки батареи | 4+ часа (от каждой батареи)* |
| Защищенность | EN61326-1; FCC, часть 5 IP 54 |
| Выдерживает падение с высоты | 2 м |
| Виброустойчивость | 2G, IEC 68-2-26 и 25G, IEC 68-2-29 |
| Стандарты безопасности | CSA (для США и Канады): C22.2 № 61010-1-04, UL: UL STD 61010-1 (2-е издание), ISA: 82.02.01 |
| Влагозащищенность | Для работы и хранения: от 10 до 95 %, без конденсации |
| Коррекция передачи | Есть |
| Минимальная автоматическая коррекция параллакса | ~18–22 дюйма |
| Светодиодная подсветка | Есть |
| Механизм фокусировки | Система фокусировки IR-OptiFlex™ |
| Палитры Ultra Contrast™ | Сине-красная, серая, серая инвертированная, высококонтрастная, горячий металл, нагретое железо, желтая, желтая инвертированная |
| Маркировка C Tick | IEC/EN 61326-1 |
| Технология IR-Fusion® | РЕЖИМ «КАДР В КАДРЕ», ПОЛНОСТЬЮ ИК, ПОЛНОСТЬЮ ВИДИМОЕ, AutoBlend™ |
| Центральный прямоугольник | Есть |
| Лазерный маркер | Есть |
| Просмотр содержимого памяти | просмотр эскизов |
| Регулировка уровня и интервала | Ручная или автоматическая |
| Пользовательские маркеры областей | Три, в камере и ПО SmartView® |
| Возможность прямой загрузки | загрузка в ПК через порт мини-USB |
| Несколько режимов видеозаписи(формат AVI с кодированием MPEG) | Есть (AVI с кодированием MPEG, до 5 мин.) |
| Маркеры горячих/холодных участков | Есть |
| Многофункциональное устройство для чтения карт памяти | Включено |
| Несколько режимов видеозаписи (радиометрический IS3) | Есть, радиометрический IS3 от 2,5 до 5 мин. в зависимости от тепловой сцены |
| Несколько режимов вывода видео | Потоковый вывод видео USB (режимы: ИК, видимый и IR-Fusion) |
| Система аннотаций IR-PhotoNotes™ | Есть (3 снимка) |
| Электронный компас | Есть |
| Компенсация (отраженного) фона | Есть |
| Коррекция излучающей способности | Есть |
| Расширенная гарантия и планы обслуживания | Есть |
| Цветовая индикация | Высокая температура, низкая температура, изотерма |
| Рекомендуемая периодичность калибровки | 2 года |
| Гарантийный срок | 2 года |
| Руководство пользователя | Английский, испанский, итальянский, китайский (упрощенный), китайский (традиционный), корейский, немецкий, польский, португальский, русский, турецкий, финский, французский, чешский, шведский, японский |
Тепловизор Fluke TiR110 комплект поставки:
- тепловизор TiR110,
- адаптер переменного тока,
- литиево-ионная батарея (2 шт.),
- кабель USB,
- карта памяти SD,
- твердый переносной футляр,
- мягкий футляр для транспортировки,
- наручный регулируемый ремешок (для правой или левой руки),
- руководство пользователя на английском, испанском, французском, немецком и китайском (упрощенном) языках — в виде твердых копий, а все остальные руководства — на компакт дисках (всего 18 шт.),
- программа SmartView® и гарантийный талон,
- двухсекционное зарядное устройство,
- универсальное USB-устройство для чтения карт памяти.
