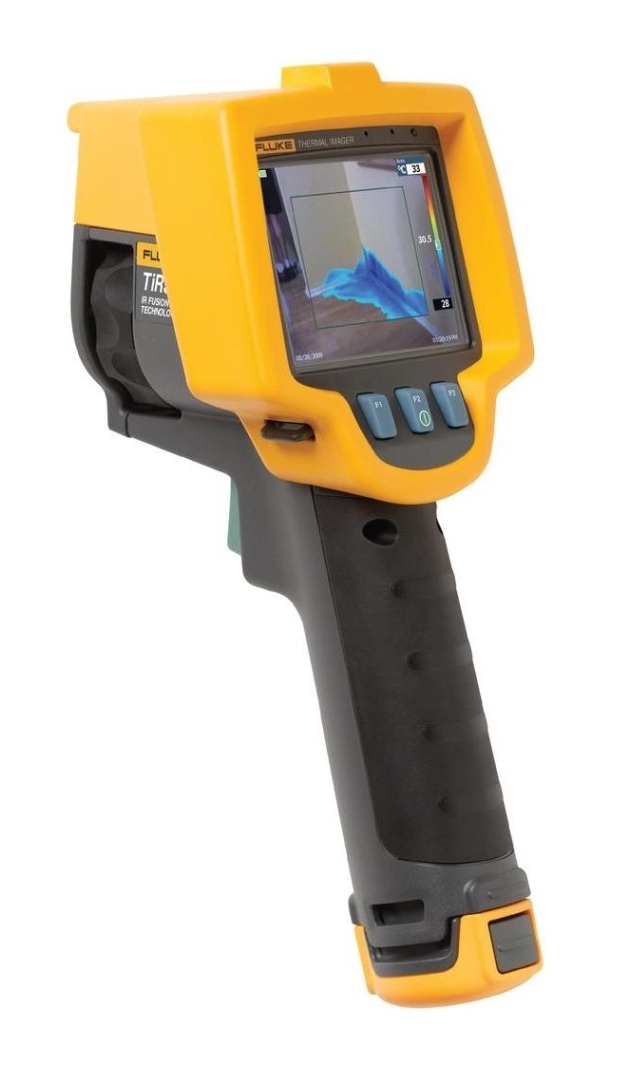

Тепловизор Fluke TiR32
Загрузка...
Тепловизор Fluke TiR32 разработан для поиска тепловых утечек в зданиях, неисправностей в механизмах и электропроводке. Этот профессиональный инструмент используется для решения широкого спектра задач: от поиска неисправностей до планового технического обслуживания механизмов, узлов и т.д.
Чёткое и детализированное изображение тепловизор Fluke TiR32 обеспечивает с помощью матрицы с разрешением 320х240 и широкоэкранного цветного ЖК-дисплея. Это особенно важно при диагностике механизмов с большим количеством малоразмерных деталей. Тепловая чувствительность (NETD) прибора ≤ 0,04°C и позволяет фиксировать малейшие отклонения температуры.
Быстрая локализация тепловых аномалий и определение их источника обеспечивается благодаря использованию запатентованной технологии Fluke IR-Fusion. Визуальные и инфракрасные изображения автоматически выравниваются относительно друг друга, позволяя точно соотнести температурные показания с элементами исследуемого объекта.
Тепловизор Fluke TiR32 предусматривает несколько режимов просмотра:
- Стандартный инфракрасный режим выводит полноэкранное инфракрасное изображение.
- Режим «кадр в кадре» помещает инфракрасное изображение в распознаваемое окружение.
- Режим смешивания объединяет визуальное и инфракрасное изображение в пропорции, выставляемой пользователем.
- Режим цветовой индикации аномалий выделяет проблемные области инфракрасной подсветкой.
- Последний режим позволяет вывести обычный цифровой снимок, который можно сделать с помощью фотокамеры.
Простота управления позволяет применять Fluke TiR32 без длительной подготовки или большого опыта работы с подобными устройствами. Тепловизор Fluke оснащён интуитивно понятным меню и управляется с помощью трех кнопок. Ручная фокусировка позволяет управлять процессами съемки, просмотра и сохранения изображений. Полученные данные тепловизор записывает на карту памяти SD объёмом 2 Гб. Это позволяет сохранять не менее 1200 радиометрических инфракрасных изображения в формате *.is2 или 3000 обычных в формате *.bmp. Изображения в формате *.bmp можно просматривать на компьютере без установки дополнительного ПО.
Корпус Fluke TiR32 выполнен из ударопрочных материалов и выдерживает падение с высоты 2 метров. Кроме того, прибор защищен от попадания пыли или влаги в соответствии с международным стандартом защиты IP54. Купить тепловизор Fluke TiR32 целесообразно для работы в сложных условиях благодаря надёжности и хорошей функциональности прибора.
Тепловизор Fluke TiR32 характеристики:
| Диапазон измерений | от -20 °C до +150 °C (от -4 °F до +302 °F) |
|---|---|
| Спектральный диапазон | от 7,5 до 14 мкм (длинноволновый) |
| Температурная чувствительность | ≤ 0,04 °C a 40 мК |
| Разрешение | 76.800 px |
| Погрешность измерения температуры | ± 2 °C или 2 % (при номинальной температуре 25°C, выбирается большее значение) |
| Пространственное разрешение (IFOV) | 2,50 мрад Минимальное фокусное расстояние: 7,5 см (приблизительно 3 дюйма) Поле зрения : 11,5 ° x 8,7 ° Пространственная разрешающая способность (IFOV) : 0,63 мрад Минимальное фокусное расстояние: 45 см (приблизительно 18 дюймов) |
| Минимальный диапазон (в ручном режиме) | 2,0 °C (3,6 °F) |
| Минимальное расстояние фокусировки | 46 см. (приблизительно 18 дюймов) |
| Минимальный диапазон (в автоматическом режиме) | 3 °C (5,4 °F) |
| Тип детектора | Матрица 320 x 240 в фокальной плоскости, неохлаждаемый микроболометр |
| Палитра | Стандартные: «горячий металл», сине-красная, высоко контрастная, желтая, желтая инвертированная, нагретый металл, серая, серая инвертированная Ultra Contrast™ : «горячий металл» Ultra, сине-красная Ultra, высококонтрастная Ultra, желтая Ultra, желтая ин |
| Стандартный объектив | Поле зрения : 23 ° x 17 ° Пространственная разрешающая способность (IFOV) : 1,25 мрад Минимальное фокусное расстояние: 15 см (приблизительно 6 дюймов) |
| Широкоугольные инфракрасные объективы | Поле зрения : 46 ° x 34 ° Пространственная разрешающая способность (IFOV) : 2,50 мрад Минимальное фокусное расстояние: 7,5 см (приблизительно 3 дюйма) (по отдельному заказу) |
| Голосовая аннотация | Максимальное время записи на одно изображение — 60 секунд, возможно воспроизведение записи на тепловизоре |
| Камера видимого диапазона | Для промышленного применения, 2,0 мегапиксела |
| Дисплей | Цветной ЖК-дисплей VGA (640×480) размером 9,1 см (3,7 дюйма) ландшафтной ориентации с подсветкой и прозрачной защитной крышкой |
| Память | Карта памяти SD Memory Card (Карта памяти емкостью2 Гб вмещает не менее 1200 полных радиометрических инфракрасных изображений (.is2) и связанных визуальных изображений, звуковые аннотации длиной 60 секунд для каждого изображения или 3000 обычных растровы |
| Размеры | 27,7 x 12,2 x 17,0 см (10,9 x 4,8 x 6,7 дюйма) |
| Рабочая температура | от -10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от -20 °C до +50 °C без аккумулятора |
| Масса | 1,05 кг (2,3 фунта) |
| Питание | Прибор может получать питание от сети через сетевой адаптер (от 110 до 220 В перем. тока, 50/60 Гц), который входит в комплект поставки. В комплект входит набор сетевых переходников. Две литиево-ионные быстросменные батареи с пятисегментным светодиодным индикатором, отображающим уровень заряда |
| Период работы без подзарядки батареи | Время безостановочной работы одного комплекта батарей составляет более 4 часов (при 50% яркости ЖК-дисплея) |
| Зарядка аккумулятора | Двухсекционное зарядное устройство для батарей (от 110 до 220 В перем. тока, 50/60 Гц) (входит в комплект поставки), или зарядка батарей непосредственно в тепловизоре. В комплект входит набор сетевых переходников. Дополнительное зарядное устройство. Полная зарядка — 2,5 часа |
| Защищенность | 25 G, IEC 68-2-29 Класс защиты IP54 (ограниченная защита от проникновения пыли и защита водяных брызг с любого направления) |
| Выдерживает падение с высоты | 2 м (6,5 фута) со стандартным объективом |
| Виброустойчивость | 0,03 g2/Гц (3,8 единиц среднекв. ускорения), IEC 68-2-6 |
| Стандарты безопасности | CSA (US и CAN): C22.2 № 61010-1-04, UL: UL STD 61010-1 (2-е издание), ISA: 82.02.01 |
| Влагозащищенность | от 10 % до 95 % без конденсации |
| Электромагнитная совместимость | Отвечает всем требованиям EN61326-1:2006 |
| Функции энергосбережения | Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия |
| Механизм фокусировки | Ручной, при помощи одной руки, с использованием функции Smart Focus |
| Органы управления и настройки | Температурная шкала (°C/°F), выбираемая пользователем Выбор языка Установка даты/времени Выбор коэффициента излучения Компенсация температуры фона Коррекция пропускания Индикация горячих или холодных точек, а также центральной точки на изображении по |
| US FCC | CFR 47, часть 15, класс В |
| Маркировка C Tick | IEC/EN 61326-1 |
| Механизм съемки, просмотра и сохранения изображений | Возможность съемки, просмотра и сохранения изображений одной рукой |
| Регулировка уровеня и диапазона | Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах |
| Просмотр содержимого памяти | Выбор навигации в виде миниатюрного представления и просмотра изображений |
| Полноэкранное инфракрасное изображение | Три уровня смешивания на дисплее с ИК-изображением в центре дисплея |
| Программное обеспечение | SmartView® для полного анализа данных и составления отчетов входит в комплект поставки |
| Файловые форматы изображений | Нерадиометрические (.bmp или .jpeg) или полностью радиометрические (.is2) Для анализа нерадиометрических (.bmp или .jpeg) файлов не требуется специальной программы JPEG, JPG, JPE, JFIF, BMP, GIF, DIB, PNG, TIF и TIFF |
| Экранная подстройка пропускания | Есть |
| Быстрая автоматическая смена масштаба в ручном режиме | Есть |
| Экранная подстройка коэффициента излучения | Есть |
| Автоматическое выравнивание (с коррекцией параллакса) | Есть (смешения визуального и инфракрасного изображений) |
| Picture-In-Picture (PIP): режим «кадр в кадре» | Три уровня смешивания на дисплее с ИК-изображением в центре дисплея |
| Быстрое автоматическое переключение между ручным и автоматическим режимами | Есть |
| Экранная компенсация фоновой температуры | Есть |
| Цветовая индикация | Сигнализация по температуре точки росы (выбираемая пользователем) |
| Рекомендуемая периодичность калибровки | Два года (при нормальной эксплуатации и нормальном износе) |
| Поддерживаемые языки | Чешский, английский, финский, французский, немецкий, итальянский, японский, корейский, польский, португальский, русский, китайский упрощенный, испанский, шведский, китайский традиционный и турецкий |
| Гарантия | Два года (стандартная) |
Тепловизор Fluke TiR32 комплект поставки:
- тепловизор со стандартным инфракрасным объективом TiR32,
- сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая сетевые переходники),
- две прочные литий-ионные быстросменные батареи,
- карта памяти SD,
- универсальное USB-устройство для чтения карт памяти, предназначенное для переноса изображений на компьютер,
- программное обеспечение SmartView® с бесплатными обновлениями в течение всего срока службы изделия,
- прочный жесткий футляр для переноски,
- мягкий футляр для транспортировки,
- регулируемый наручный ремешок,
- печатная копия руководства по эксплуатации,
- гарантийный документ.
