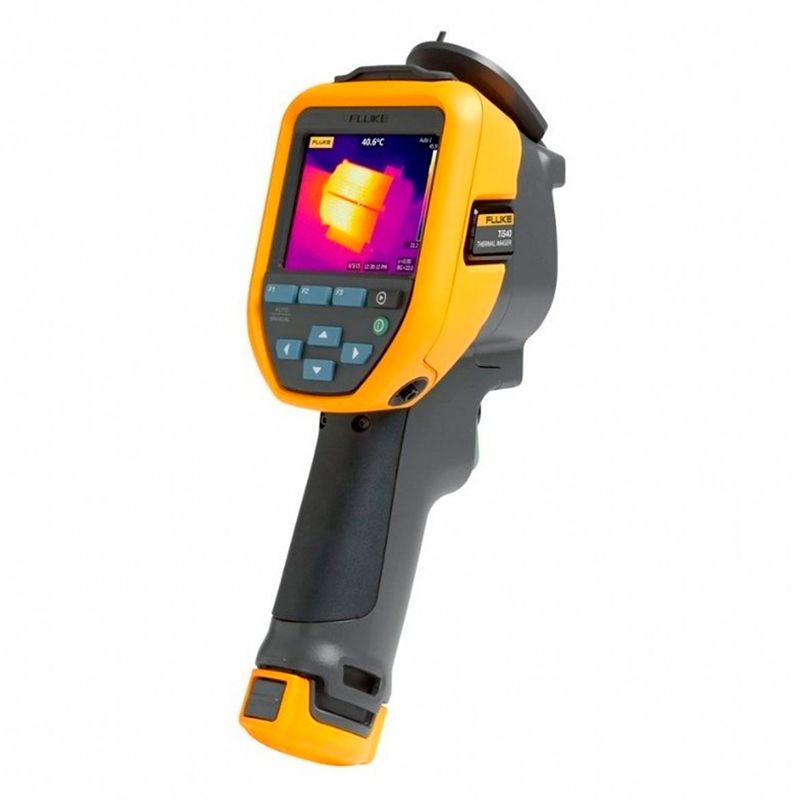

Тепловизор Fluke TiS20+ MAX
Загрузка...
Тепловизор Fluke TiS20+ MAX — прибор для тепловизионной диагностики систем вентиляции, кондиционирования, отопления, энергосилового комплекса предприятия — распределительных щитов, кабелей, установок, электродвигателей, который также отлично подходит поиска теплопотерь, приемки строительных объектов, техобслуживания промышленного оборудования и др.
Главное отличие модификации MAX от базовой модели — расширенный рабочий диапазон от -20 °C до 400°C.
Ключевые характеристики
- Разрешение инфракрасного сенсора 120×90 точек.
- Тепловая чувствительность 60 мК.
- IFOV — 7.6 мрад.
- Тачскрин 3.5″ с разрешением 320×240.
- Время непрерывной съемки на заряде аккумулятора ≥5 часов.
- 4 Гб встроенное памяти. Поддержка SD-карт.
- Защита по классу IP54, устойчивость к вибрациям и падениям.
- Вес 0.72 кг.
IR-Fusion
Тепловизор Fluke TiS20+ MAX 9Hz поддерживает фирменную технологию нанесения изображения в видимом спектре на данные инфракрасной съемки, что позволяет получить полную картину объекта, упрощает обработку результатов в офисе и, в итоге, помогает определить неисправность быстрее. В отличие от других моделей, в которых нужно выбрать один из режимов совмещения изображения, этот тепловизор Fluke дает возможность плавно настраивать степень смешения для получения оптимального и наиболее удобного для восприятия видеоряда.
Asset Tagging и Fluke Connect
Решение Asset Tagging избавляет специалиста от необходимости вручную сортировать и переименовывать файлы, относящиеся к разным объектам тестирования. Теперь достаточно просканировать QR-код, предварительно размещенный на оборудовании, чтобы прибор автоматически привязал термограммы к соответствующему объекту. А благодаря беспроводному модулю связи и совместимости с сервисом Fluke Connect тепловизионные снимки и другие данные сразу отправляются в облачное хранилище. Более того, FC позволяет контролировать рабочий процесс с мобильных устройств и составлять документацию в полевых условиях.
Технические характеристики Fluke TiS20+ MAX:
| Fluke TiS20+ MAX | |
|---|---|
| Основные характеристики | |
| ИК-разрешение | 120 × 90 (10 800 пикселей) |
| Пространственное разрешение, IFOV | 7,6 мрад, D:S 130:1 |
| Поле зрения | 50° (Г) × 38° (В) |
| Минимальное фокусное расстояние | 50 см (20 дюймов) |
| Система фокусировки | фиксированная фокусировка |
| Передача данных | мини-USB для передачи изображений на ПК |
| Возможность беспроводного соединения | да, стандарт 802.11 b/g/n (2,4 ГГц) |
| Мгновенная выгрузка в систему Fluke Connect | да, достаточно установить соединение между тепловизором и сетью Wi-Fi здания (802.11 b/g/n [2,4 ГГц]), и полученные снимки будут автоматически передаваться в систему Fluke Connect для хранения или просмотра на ПК |
| Качество изображения | |
| Уровень и диапазон | плавное автоматическое и ручное масштабирование |
| Технология IR-Fusion | плавное автоматическое совмещение в диапазоне от 0 % до 100 % да, добавляет различимые в видимом спектре подробности к инфракрасному изображению |
| Экран | cенсорный, ЖК, диагональ 3,5 дюйма (горизонтальный) |
| Разрешение экрана | 320 × 240 пикселей, ЖК |
| Тепловая чувствительность (NETD) | 60 мК |
| Частота кадров | исполнение с частотой 9 Гц |
| Хранение данных и регистрация изображений | |
| Память | внутренняя память 4 ГБ (включает разъем для дополнительной карты памяти micro SD объемом до 32 ГБ) |
| Механизм съемки, просмотра и сохранения изображений | возможность съемки, просмотра и сохранения изображений одной рукой |
| Форматы файлов изображений | Без радиометрических данных (.jpeg) или с полными радиометрическими данными (.is2) для анализа содержимого файлов без радиометрических данных (.jpeg) специальное ПО не требуется |
| Программное обеспечение | ПО Fluke Connect для настольного ПК — полный набор функций для анализа и составления отчетов с доступом к системе Fluke Connect |
| Экспорт данных при помощи ПО в файлы форматов | .bmp, .dib, .jpg, .tif, .tiff |
| Питание от батареи | |
| Батареи (заменяемые в полевых условиях, перезаряжаемые) | блок Li-ion интеллектуальных батарей с пятисегментным светодиодным индикатором, отображающим уровень заряда |
| Ресурс батареи | ≥5 часов часов при непрерывной эксплуатации (без Wi-Fi) |
| Время заряда батареи | 2,5 часа до полного заряда |
| Способ заряда батареи | зарядка батарей непосредственно в тепловизоре дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
| Работа от сети переменного тока | возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
| Энергосбережение | автоматическое отключение: через 5, 10, 15, 20 минут либо без отключения |
| Измерение температуры | |
| Диапазон измеряемых температур (не калибруется ниже 0 °C) | от −20 °C до 400 °C (от -4 °F до 752 °F) |
| Погрешность | при температуре объекта равной или больше 0 °C: точность: ±2 °C или 2 % при температуре 25 °C, выбирается большее значение. |
| Коррекция коэффициента излучения на экране | да, по таблице материалов |
| Температурная компенсация отражения фона на экране | Да |
| Измерение температуры в центральной точке | да |
| Температура пятна | маркеры горячих и холодных зон |
| Цветопередача | |
| Стандартные палитры | 6: цвет горячего металла, сине-красная, высококонтрастная, желтая, цвет расплавленного металла, серая шкала |
| Общие характеристики | |
| Инфракрасный спектральный диапазон | от 8 до 14 мкм (длинноволновый) |
| Рабочая температура | от −10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от −40 °C до 70 °C |
| Относительная влажность | 95 %, без конденсации |
| Безопасность | IEC 61010-1: по ГОСТ 12.2.091-2012 (IEC 61010-1:2001) |
| Электромагнитная совместимость | EN 61326-1, CISPR 11: Группа 1, класс A |
| Соответствие нормам Федеральной комиссии по связи США | CFR, часть 15, подчасть C |
| Вибро и ударостойкость | 10 Гц до 150 Гц, 0,15 мм, IEC 60068-2-6; 30 g, 11 мс, IEC 60068-2-27 |
| Устойчивость к падению с высоты | прибор испытан на ударопрочность при падении с высоты 2 м |
| Степень защиты корпуса | IP54 (ограниченная защита от пыли; защита от водяных брызг с любого направления) |
| Поддерживаемые языки интерфейса | английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
| Размеры (В × Ш × Д) | 26,7 см × 10,1 см × 14,5 см |
| Масса | 0,72 кг |
Комплект поставки Fluke TiS20+ MAX:
- Тепловизор Fluke TiS20+ MAX
- Блок питания от сети переменного тока (включая универсальные сетевые переходники)
- Li-ion интеллектуальная батарея в прочном корпусе
- USB-кабель
- Мягкая сумка для переноски
