Тепловизор Fluke TiS60+
Загрузка...

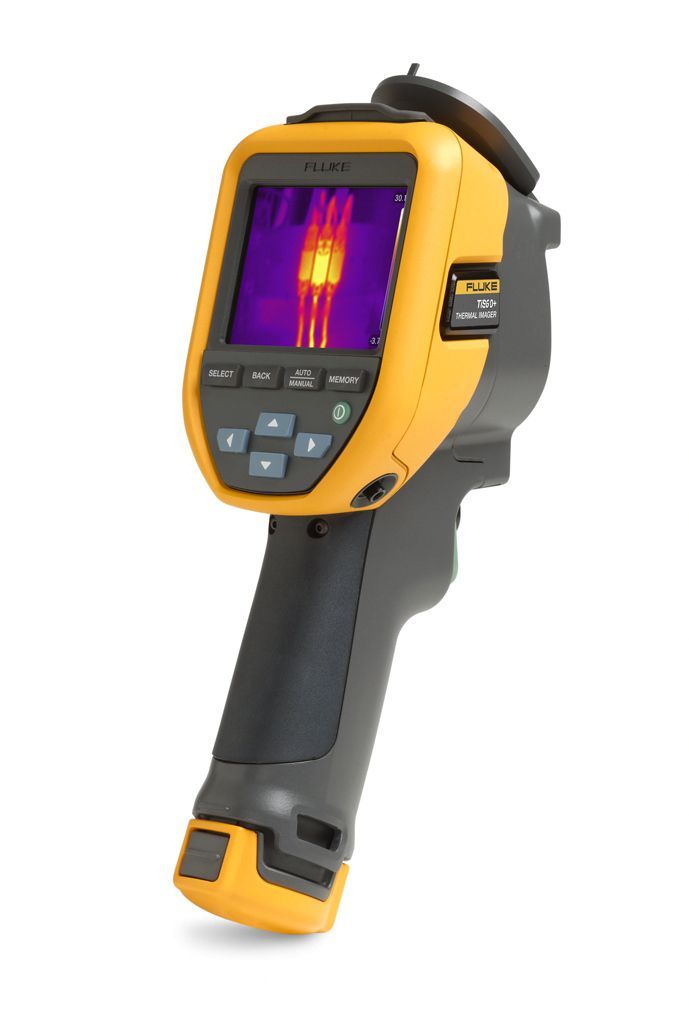

Тепловизор Fluke TiS60+ — портативный прибор для диагностики отопительных систем, электрооборудования, жилых помещений и др. в диапазоне от -20 °С до +400 °С с точностью ±2 °С. Высокое разрешение ИК-матрицы 320 × 240 обеспечивает максимальное точное изображение. Предназначен для проведения инспекторских проверок, профессионального энергоаудита.
Технические преимущества
- Разрешение цифровой камеры 5 Мп.
- Запись видео в формате MPEG.
- Меню на 18 языках, в том числе, на русском.
- Запись радиометрического видео в формате IS3.
- Термочувствительность ≤0,045 °C.
- VGA ЖК-экран 3,5”с разрешением 320×240 и подсветкой.
- 8 цветовых палитр.
Удобное расположение функциональных кнопок позволяет комфортно управлять Fluke TiS60+ одной рукой.
Функция IR-Fusion реализуется в 2 режимах: “картинка в картинке” и совмещения AutoBlend заключается в наложении ИК-теплокарты на реальное изображение. Таким образом, вы можете максимально наглядно и точно определить место неполадки или утечки.
Технология автофокуса LaserSharp позволяет тепловизору Fluke максимально точно определить расстояние до объекта и вычленить область исследования, а соответственно, и место неполадки, благодаря встроенному лазерному указателю. Кроме того, это позволяет проводить исследование на безопасном расстоянии от объекта.
Объема внутренней памяти 4 Гб достаточно для сохранения результатов измерений в течение длительного срока. При этом, если памяти тепловизора будет недостаточно, вы можете дополнительно установить флеш-накопитель micro-SD.
Функция радиометрической видеозаписи в формате IS3 позволяет в режиме on-line регистрировать динамику изменения температуры на объекте.
Благодаря функции IR Photo Notes в тепловизоре Fluke TiS60+, вы можете оперативно добавлять до 3 ИК-снимков к нарядам на выполнение работ с указанием исследуемого оборудования и его местоположения.
Функция записи голосовых комментариев продолжительностью до 1 мин позволяет в отмечать детали исследования, не отрываясь от процесса. Для этого вам необходимо отдельно приобрести Bluetooth-гарнитуру.
Электропитание прибора осуществляется от 2 сменных литий-ионных аккумуляторов с более чем 4 ч ресурсом работы и светодиодным индикатором уровня заряда. Возможность зарядки аккумуляторов непосредственно в тепловизоре значительно сокращает время проведения исследований.
Тепловизор готов к суровым полевым условиям на производстве, благодаря степени защиты корпуса класса IP54, предохраняющей прибор от попадания пыли и водяных брызг.
Технические характеристики Fluke TiS60+:
| Fluke TiS60+ | |
|---|---|
| Основные характеристики | |
| Пространственное разрешение, IFOV | 1,86 мрад, D:S 532:1 |
| ИК-разрешение | 320 × 240 (76 800 пикселей) |
| Поле зрения | 34,1° (Г) × 25,6° (В) |
| Система фокусировки | Фиксированная |
| Минимальное фокусное расстояние | 46 см (18 дюймов) |
| Ударопрочный дисплей | Ландшафтный ЖК-дисплей с диагональю 3,5 дюйма (8,9 см), 320 × 240 |
| Эргономичность конструкции | Возможность управления одной рукой |
| Измерение температуры | |
| Диапазон измеряемых температур (не калибруется ниже −10 °C) | от −20 °C до 400 °C (от −4 °F до 752 °F) |
| Точность | ±2 °C или 2 % (большее из значений при номинальной температуре 25 °C) |
| Тепловая чувствительность (NETD) | ≤0,045 °C при температуре объекта 30 °C (45 мК) |
| Коррекция коэффициента излучения на экране | Да (по значению и по таблице) |
| Температурная компенсация отражения фона на экране | Да |
| Подстройка коэффициента передачи на экране | Нет |
| Возможность беспроводного соединения | |
| Возможность беспроводного соединения | Да, к ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также подключение через Wi-Fi и ЛВС (при наличии) |
| Совместимость с приложением Fluke Connect™ | Да, достаточно подключить камеру к смартфону, и сделанные снимки будут автоматически загружаться в приложение Fluke Connect для хранения и совместного использования |
| ПО Fluke Connect Assets, поставляемое по заказу | Да, позволяет связать изображения с конкретными единицами оборудования и создавать наряды на производство работ. Можно легко сравнить разные типы измерений (механические, электрические или ИК-снимки), выполненные на одном участке |
| Технология IR Fusion® | |
| Технология IR Fusion® | Да |
| Режим AutoBlend™ | Да |
| Режим Picture-In-Picture (PIP — «картинка в картинке») | Да |
| Встроенная цифровая камера (в видимом диапазоне спектра) | 5 Мп |
| Уровень и диапазон | |
| Уровень и диапазон | Плавное автоматическое и ручное масштабирование |
| Быстрое автоматическое изменение масштаба в ручном режиме | Да |
| Минимальный диапазон (в ручном режиме) | 2,5 °C (4,5 °F) |
| Минимальный диапазон (в автоматическом режиме) | 5 °C (9,0 °F) |
| Хранение данных и регистрация изображений | |
| Расширенные функции памяти | Внутренняя память 4 Гбайт и карта памяти microSD 4 Гбайт |
| Механизм съемки, просмотра и сохранения изображений | Возможность съемки, просмотра и сохранения изображений одной рукой |
| Форматы файлов изображений | Нерадиометрические BMP или JPEG либо полностью радиометрические IS2 |
| Просмотр содержимого памяти | Да |
| Программное обеспечение | ПО Fluke Connect для настольного ПК — полный набор функций для анализа и составления отчетов с доступом к системе Fluke Connect |
| Анализ и хранение радиометрических данных на ПК | Да |
| Форматы файлов, экспортируемых при помощи ПО Fluke Connect | IS2, BMP, GIF, JPEG, PNG, TIFF |
| Голосовые аннотации | Максимальное время записи для одного изображения — 60 секунд, возможно воспроизведение записи на камере; требуется гарнитура Bluetooth (приобретается отдельно) |
| IR-PhotoNotes | Да, 3 изображения |
| Автоматическая регистрация (температура и интервал) | Да |
| Питание от батареи | |
| Батареи (сменные, заряжаемые) | Две литий-ионные «интеллектуальные» батареи с пятисегментным светодиодным индикатором для отображения уровня заряда |
| Ресурс батареи | 4 часа непрерывного использования с одним комплектом батарей |
| Время заряда батареи | 2,5 часа до полного заряда |
| Способ заряда батареи | Зарядное устройство для двух батарей или заряд непосредственно в тепловизоре Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
| Работа от сети переменного тока | Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
| Энергосбережение | По выбору пользователя |
| Цветопередача | |
| Стандартные палитры | 8: «Горячий металл», «Сине-красная», «Высококонтрастная», «Янтарная», «Янтарная инвертированная», «Жидкий металл», «Серая шкала», «Серая шкала инвертированная» |
| Палитры Ultra Contrast | 8: Цвет горячего металла Ultra, сине-красная Ultra, высококонтрастная Ultra, янтарная Ultra, жидкий металл Ultra, серая Ultra, серая инвертированная Ultra |
| Общие характеристики | |
| Лазерный указатель | Да |
| Частота кадров | 9 или 30 Гц |
| Цветовая индикация | Высокая температура, низкая температура, изотермы (в пределах диапазона измерений) |
| Инфракрасный спектральный диапазон | от 7,5 до 14 мкм |
| Рабочая температура | от −10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от −20 °C до +50 °C (от −4 °F до 122 °F) без батарей |
| Относительная влажность | от 10 % до 95 %, без конденсации |
| Измерение температуры в центральной точке | Да |
| Температура пятна | Маркеры горячих и холодных зон |
| Задаваемые пользователем маркеры зон | 3 |
| Пользовательские рамки измерений | Расширяемый-сужаемый прямоугольник измерений |
| Жесткий кейс | Прочный жесткий кейс для переноски с внутренней мягкой сумкой, а также регулируемый ремешок |
| Стандарты безопасности | МЭК 61010-1: Категория перенапряжения II, степень загрязнения 2 |
| Электромагнитная совместимость | МЭК 61326-1: Базовая электромагнитная обстановка. CISPR 11 (Радиопомехи индустриальные): Группа 1, класс A |
| Соответствие техническим стандартам Австралии (RCM) | RCM МЭК 61326-1 (ГОСТ Р МЭК 61326-1-2014) |
| Соответствие нормам Федеральной комиссии по связи США | EN61326-1; FCC часть 5, EN 55011: класс A, EN 61000-4-2, EN 61000-4-3 |
| Вибрация | 2G по ГОСТ 28203-89 (МЭК 68-2-6-82) |
| Ударопрочность | 25G по ГОСТ 28215-89 (МЭК 68-2-29) |
| Устойчивость к падению с высоты | Выдерживает падение с высоты 2 метра (6,5 фута) |
| Степень защиты корпуса | IP54 (ограниченная защита от пыли; защита от водяных брызг с любого направления) |
| Рекомендуемый интервал калибровки | Два года (при нормальной эксплуатации и нормальной амортизации) |
| Поддерживаемые языки интерфейса | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
| Соответствие требованиям директивы RoHS | Да |
| Габариты (В × Ш × Д) | 26,7 см × 10,1 см × 14,5 см (10,5 дюйма × 4,0 дюйма × 5,7 дюйма) |
| Масса (с батареей) | 0,72 кг (1,6 фунта) |
| Гарантия | Два года (стандартная) |
Комплект поставки Fluke TiS60+:
- Тепловизор Fluke TiS60+
- Блок питания от сети переменного тока (включая универсальные сетевые адаптеры)
- Двухсекционное зарядное устройство для интеллектуальных батарей
- Две защищенные литий-ионные интеллектуальные батареи
- Кабель USB
- Карта microSD 4 Гбайт
- Прочный жесткий кейс для переноски с внутренней мягкой сумкой, а также регулируемый ремешок
- Доступно для бесплатной загрузки: программное обеспечение Fluke Connect™ и руководство пользователя
