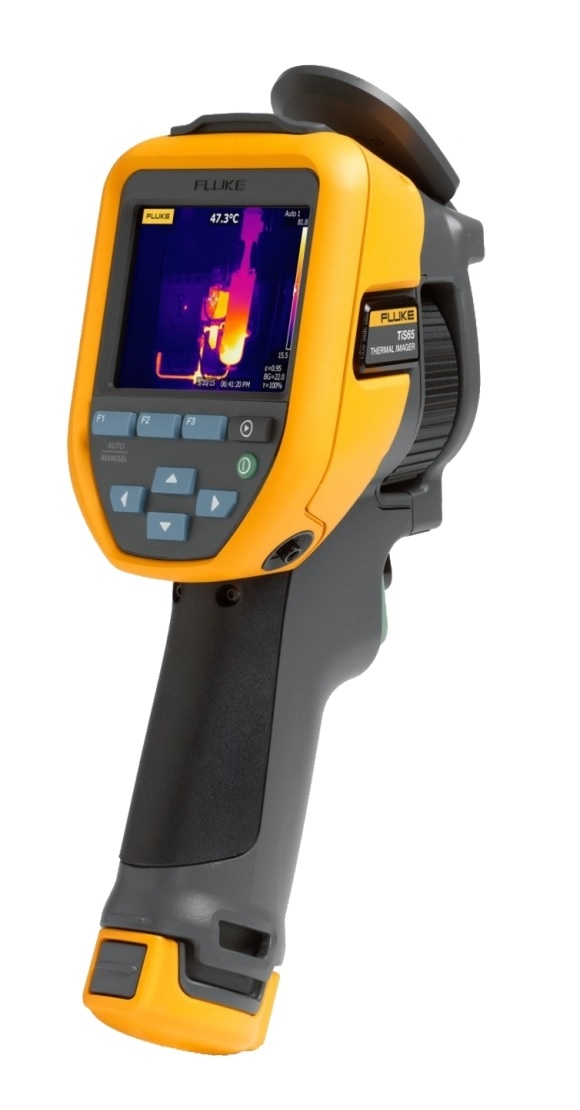

Тепловизор Fluke TiS65
Загрузка...
Тепловизор Fluke TiS65 является топовым прибором серии и воплощает в себе все лучшие технические решения:
- Высокое разрешение ИК-детектора 260×195 пикселей.
- Высокое оптическое разрешение 417:1.
- Гибкая система ручной фокусировки.
- Технология наложения изображений IR-Fusion.
Это позволяет использовать тепловизор Fluke TiS65 как профессиональную тепловизионную камеру для оперативной диагностики критических зон промышленных и гражданских объектов, механизмов и машин, электрооборудования и получать достоверную цифровую и термографическую информацию об их тепловом состоянии.
Функционал, достоинства и преимущества
Диапазон измерений Fluke TiS65 составляет от -20°C до +550°C. В зависимости от поставленной задачи и объекта исследования можно выбирать интервал измерения, пользуясь ручным или автоматическим режимом.
Видеозаписи могут осуществляться как в стандартном, так и в радиометрическом формате. Кроме того, тепловизор может вести потоковую передачу видео на удалённый дисплей.
После точного наведения тепловизора Fluke TiS65 на объект с помощью лазерного указателя и выполнения съёмки вы получите:
- Тепловизионные высококонтрастные снимки.
- Смешанные изображения посредством активации технологии IR-Fusion, обеспечивающей наложение ИК снимка на снимок видимого диапазона от встроенной цифровой камеры в двух режимах – AutoBlend и PIP (кадр в кадре).
- Точечные показатели температур, полученные с использованием 3 настраиваемых маркеров.
- Цветовую индикацию высоких и низких температур с получением изотерм.
Режим ручной фокусировки позволяет рассмотреть критические зоны, расположенные на расстоянии не более 15 сантиметров, и получить подробные снимки.
Для повышения точности измерений тепловизор Fluke TiS65 оснащён функциями коррекции коэффициентов излучения и пропускания, а также компенсации фоновой температуры.
Отображение, хранение и обработка полученных изображений
Ландшафтный ЖК дисплей тепловизора Fluke TiS65 с увеличенной до 3,5″ диагональю расширяет поле обзора, а разрешение 320×240 пикселей позволяет отображать полученные тепловизионные снимки и снимки видимого спектра в высоком качестве. Для повышения контрастности изображений на экране используются не только 8 стандартных цветовых палитр, но и специальный набор палитр Ultra Contrast.
Благодаря большому объему памяти в 4ГБ как внутреннего блока, так и внешнего носителя в виде карты Micro SD можно сохранить тысячи снимков для последующей обработки. Такая обработка производится традиционно при помощи фирменного программного обеспечения SmartView, прилагаемого к комплекту прибора.
При наличии специальной гарнитуры тепловизор Fluke TiS65 можно использовать для голосовой аннотации — создания аудиосообщений в режиме реального времени. Формат IR-PhotoNotes позволит также сохранить 3 поясняющих изображения.
Надежная эксплуатация, бесперебойная работа
Прочный корпус надёжно защищает электронику от пыли, грязи и влаги, а также предохраняет от вибрации и ударов. Светодиодная индикация разряда «интеллектуального» аккумулятора обеспечивает бесперебойную работу прибора благодаря своевременной сигнализации о необходимости подзарядки.
Тепловизор Fluke TiS65 характеристики:
| Диапазон измерений | от -20 °C до +550 °C (от -4 °F до 1022 °F) |
|---|---|
| Спектральный диапазон | от 7,5 мкм до 14 мкм |
| Температурная чувствительность | ≤0,08 °C при температуре объекта 30 °C (80 мK) |
| Разрешение | 260×195 |
| Погрешность измерения температуры | ±2 C или 2% (при номинальной температуре 25 C, выбирается большее значение) |
| Пространственное разрешение (IFOV) | 2,4 мрад |
| Минимальный диапазон (в ручном режиме) | 2,5 °C |
| Оптическое поле зрения | 35,7 ° × 26,8 ° |
| Минимальный диапазон (в автоматическом режиме) | 5 °C |
| Палитра | 8: «Горячий металл», сине-красная, высококонтрастная, желтая, желтая инвертированная, цвета нагрева металла, градации серого, градации серого инвертированная |
| Голосовая аннотация | Да, с помощью головной гарнитуры Bluetooth (продается отдельно) |
| Встроенная цифровая камера | 5 МП |
| Дисплей | 3,5 дюйма (ландшафтный ), ЖК-дисплей 320×240 |
| Память | Внутренняя память 4 ГБ и съемная карта памяти Micro SD 4 ГБ |
| Частота кадров | 9 Гц или 30 Гц |
| Размеры | 26,7 x 10,1 x 14,5 мм (10,5 x 4,0 x 5,7 дюйма) |
| Рабочая температура | от -10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от –20 °C до +50 °C (от –4 °F до 122 °F) |
| Масса | Нерегулируемая фокусировка 0,72 кг (1,6 фунта), ручная фокусировка 0,77 кг (1,7 фунта) |
| Питание | Прибор может получать питание от сети через сетевой адаптер (от 100 до 240 В перем. тока, 50/60 Гц), который входит в комплект поставки |
| Период работы без подзарядки батареи | Более четырех часов |
| Тип аккумулятора | Два литий-ионных «интеллектуальных» аккумуляторных источника питания с пятисегментным светодиодным индикатором, отображающим уровень заряда |
| Зарядка аккумулятора | Полная зарядка — 2,5 часа |
| Защищенность | Класс защиты IP54 (ограниченная защита от проникновения пыли и защита от водяных брызг с любого направления) |
| Выдерживает падение с высоты | Сконструированы таким образом, чтобы выдерживать падение с высоты 2 м (6,5 футов) |
| Виброустойчивость | 2G, IEC 68-2-6 и 25G, IEC 68-2-29 |
| Стандарты безопасности | EN 61010-1: без категории, степень загрязнения 2, EN 60825-1: класс 2, EN 60529, EN 62133 (литиевая батарея) |
| Влагозащищенность | От 10 % до 95 % (без конденсации) |
| Электромагнитная совместимость | EN 61326-1:2006, EN 55011: Класс A, EN 61000-4-2, EN 61000-4-3 |
| Референтная температура | Есть |
| Настраиваемые пользователем точечные маркеры | 3 |
| Палитры Ultra Contrast™ | 8: «Горячий металл» Ultra, сине-красная Ultra, высокого контраста Ultra, желтая Ultra, желтая инвертированная Ultra, цвета нагрева металла Ultra, градации серого Ultra, градации серого инвертированная Ultra |
| Экспорт через ПО SmartView® | BMP, DIB, GIF, JPE, JFIF, JPEG, JPG, PNG, TIF и TIFF |
| US FCC | EN61326-1; FCC часть 5, EN 55011: Класс A, EN 61000-4-2, EN 61000-4-3 |
| Маркировка C Tick | IEC/EN 61326-1 |
| Файловые форматы видео | Нерадиометрический (MPEG — кодировка .AVI) и полностью радиометрический (.IS3) |
| Центральный прямоугольник | Расширяемый-сужаемый блок измерений с темп. МИН-МАКС-СРЕД |
| Механизм съемки, просмотра и сохранения изображений | Возможность съемки, просмотра и сохранения изображений одной рукой |
| Беспроводное подключение | Есть |
| Лазерный маркер | Есть |
| Система фокусировки | Ручная фокусировка, минимальное расстояние фокусировки, 0,15 м (6 дюймов) |
| Просмотр содержимого памяти | Просмотр эскизов |
| Видеозапись | Есть |
| Программное обеспечение | ПО SmartView® — ПО для проведения полного анализа и подготовки отчетов, а также Fluke Connect® (при наличии) |
| Файловые форматы изображений | Нерадиометрические (.bmp) или (.jpeg) или полностью радиометрические (.is2); Для анализа нерадиометрических (.bmp, .jpg) файлов не требуется специальной программы |
| Несколько режимов видеозаписи (радиометрический IS3) | Есть |
| Экранная подстройка пропускания | Есть |
| IR-PhotoNotes™ | Да (3 изображения) |
| Быстрая автоматическая смена масштаба в ручном режиме | Есть |
| Потоковое видео | Есть |
| Экранная подстройка коэффициента излучения | Да (по номеру и таблице) |
| Picture-In-Picture (PIP): режим «кадр в кадре» | 5 предустановок (0%, 25%, 50%, 75%, 100%) |
| Режим AutoBlend™ | 5 предустановок (0%, 25%, 50%, 75%, 100%) |
| Быстрое автоматическое переключение между ручным и автоматическим режимами | Есть |
| Измерение температуры в центральной точке: | Есть |
| Прочная эргономичная конструкция для работы одной рукой | Есть |
| Экранная компенсация фоновой температуры | Есть |
| Цветовая индикация | Высокая температура, низкая температура, изотермы |
| Рекомендуемая периодичность калибровки | Два года (при нормальной эксплуатации и нормальном износе) |
| Поддерживаемые языки | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
| Гарантия | Двухлетняя (стандартная), доступны расширенные гарантийные соглашения |
| Отношение расстояния к размеру измеряемого участка | 417:1 |
| Уровень и диапазон | Плавное автоматическое и ручное масштабирование |
Тепловизор Fluke TiS65 комплект поставки:
- тепловизор Fluke TiS65,
- два «интеллектуальных» литий-ионных аккумулятора и секция зарядки,
- кабель USB,
- карта Micro SD,
- регулируемый наручный ремешок,
- прочный жесткий футляр для переноски,
- мягкий футляр для транспортировки,
- заявление о заводской калибровке,
- руководство по началу работы,
- паспорт безопасности.
