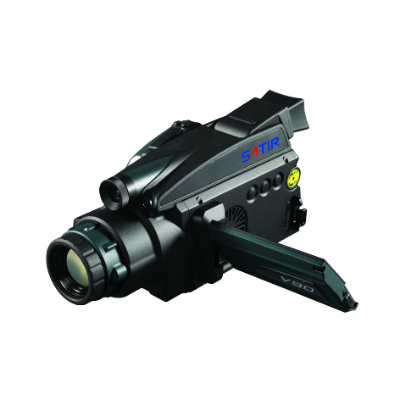

Тепловизор SAT V
Загрузка...
Традиционные методы обнаружения газа могут быть трудоемкими и сложными для реализации, но с помощью камер серии SATIR V газ может быть обнаружен четко и быстро. Эти камеры могут быстро визуализировать и локализовать утечки летучих органических газов в таких отраслях промышленности как нефтехимической, НПЗ, пожаротушение и газовой отрасли.
Камеры серии V в отличие от остальных камер использует в качестве приемника инфракрасного излучения матрицу на квантовых ямах. Функция видеозаписи поможет записать процесс испытания с видео в реальном масштабе времени и одновременно хранить все данные о температуре. Пользователи могут воспроизвести весь процесс тестирования и проанализировать видео для создания соответствующего отчета об обследовании.
Использование охлаждаемой матрицы на квантовых ямах позволяет достичь разрешения по температуре в 0.015°С и чувствительности при обнаружении утечки 0.001 мл/сек. Это позволяет быстро локализовать и устранить утечки.
Камеры серии V оснащены лазерным целеуказателем, имеют функцию записи голосовых комментариев, беспроводной передачи данных в реальном времени и видеозаписи.
Технические характеристики:
| Модель камеры |
V80 |
V90 |
| Разрешение матрицы |
320х256 |
|
| Тир детектора |
Охлаждаемая матрица на квантовых ямах |
|
| Разрешение по температуре |
0.015°С при 30°С |
|
| Чувствительность |
0.001 мл/сек |
|
| Поле зрения |
11х8.8° |
|
| Минимальное рабочее расстояние |
0.3 м |
|
| Частота обновления |
50 Гц |
|
| Фокусировка |
Ручная и автоматическая |
|
| Спектральный диапазон |
10…11 мкм |
3.2…3.5 мкм |
| Время готовности к работе |
Не более 7 мин |
|
|
Измерение температуры |
||
| Диапазон измерения температур |
-20…350°С |
|
| Погрешность |
±2°C или ±2 от измеряемой температуры |
|
|
Запись инфракрасного видео |
||
| Тип |
Запись 16-битного полностью радиометрического ИК-видео на SD-карту |
|
|
Лазерный целеуказатель |
||
| Тип лазера |
Красный, 2-й класс опасности |
|
| Описание |
Положение лазера отображается на ИК-изображении и рядом индицируется температура |
|
|
Сохранение изображений |
||
| Звуковые аннотации |
60 секунд аудиозаписи сохраняются одновременно с изображением |
|
| Текстовые аннотации |
Сохраняются одновременно с изображением |
|
| Встроенная память |
1 Гб (4 тысячи изображений) |
|
| Карта памяти |
До 32 Гб (4 часа ИК-видео) |
|
|
Физические характеристики |
||
| Масса |
Не более 2.4 кг |
|
| Габаритные размеры |
292х140х146 мм |
|
|
Условия работы |
||
| Рабочая температура |
-10…+40°С |
|
| Температура хранения |
-40…+70°С |
|
| Относительная влажность |
10…95% |
|
| Степень защиты корпуса |
IP54 |
|
| Удар |
25G |
|
| Вибрация |
2.5G |
|
|
Интерфейс |
||
| USB 2.0 |
Значение температуры, изображение (ИК и видимое), голосовые и текстовые аннотации |
|
|
Детектируемые газы |
||
| Название |
Гексафторид серы, ацетилхлоридная уксусная кислота, аллилбромид, аллилхлорид, аллилфторид, аммиак, бромметан, диоксид хлорида, этилцианоакрилат, этилен, фуран, гидразин метилсилан, метилэтилкетон, винилцианид, метилвинилкетон, пропен, тетрагидрофуран , Винилэфир, трихлорэтилен, фторид уранила, хлорид винила, пропенал |
Бензол, этанол, этилбензол, гептан, гексан, изопрен, метанол, октан, пентан, 1-пентен, толуол, ксилол, бутан, этан, метан, пропан, этилен, пропилен |
