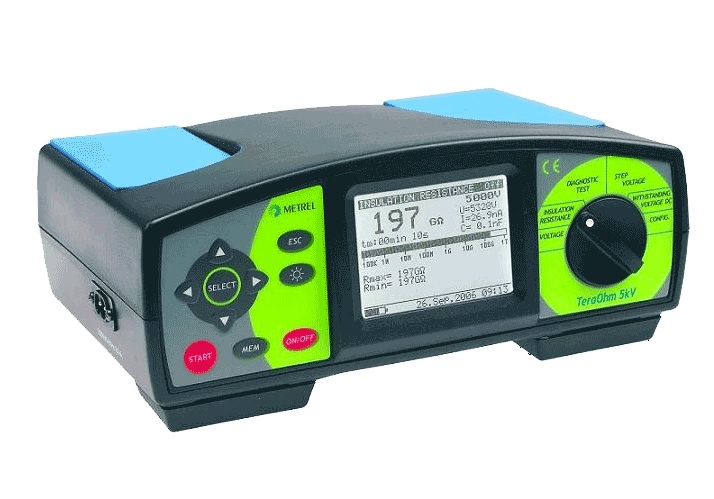

Тераомметр MI 2077 TeraOhm 5 kV
Тераомметр Metrel MI 2077 TeraOhm 5 kV – высоковольтный цифровой измерительный прибор с максимальным выходным напряжением до 5000 В постоянного тока. Прибор предназначен для проведения высоковольтных...
Загрузка...В наличии много
снят с пр-ва
снят с пр-ва
Тераомметр Metrel MI 2077 TeraOhm 5 kV – высоковольтный цифровой измерительный прибор с максимальным выходным напряжением до 5000 В постоянного тока. Прибор предназначен для проведения высоковольтных испытаний электрооборудования, трансформаторов, кабелей, высоковольтных генераторов, устройств защиты от перенапряжений и т.д. TeraOhm 5 kV оснащен встроенной памятью и имеет возможность связи с ПК для обработки полученных результатов.
С помощью TeraOhm 5 kV можно выполнить полную диагностику состояния изоляции.
Функции:
- Измерение сопротивления изоляции напряжением до 5 кВ.
- Проверка изоляции ступенчато изменяющимся напряжением.
- Измерение выдерживаемого напряжения / тока пробоя.
- Расчет индекса поляризации PI.
- Расчет коэффициента диэлектрического поглощения DAR.
- Расчет коэффициента диэлектрического разряда DD.
- Измерение напряжения и частоты переменного и постоянного тока до 600 В.
- Измерение емкости.
Особенности:
- Возможность задания измерительного напряжения в диапазоне от 250 В до 5 кВ с шагом 50 В.
- Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения).
- Диапазон измерения сопротивления изоляции – до 5 ТОм.
- Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD.
- Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин.
- Высокая устойчивость к электромагнитным помехам.
- Наличие защитного терминала GUARD для устранения токов утечки.
- Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации.
- Встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений.
- Подключение к ПК посредством USB и RS232.
- Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений.
- Питание – от алкалиновых или аккумуляторных батарей; встроенное зарядное устройство.
- Размеры: 265 x 110 x 185 мм.
- Масса (без аксессуаров): 2,1 кг.
Тераомметр MI 2077 TeraOhm 5 kV характеристики:
| Функция | Диапазон измерений | Разрешение | Погрешность измерений |
| Сопротивление изоляции | 0 … 999 кОм | 1 кОм | ±(5 % от измер. + 3 емр) |
| 1,00 … 9,99 МОм | 10 кОм | ±(5 % от измер. + 3 емр) | |
| 10,0 … 99,9 МОм | 100 кОм | ±(5 % от измер. + 3 емр) | |
| 100 … 999 МОм | 1 МОм | ±(5 % от измер. + 3 емр) | |
| 1,00 … 9,99 ГОм | 10 МОм | ±(5 % от измер. + 3 емр) | |
| 10,0 … 99,9 ГОм | 100 МОм | ±(5 % от измер. + 3 емр) | |
| 100 … 999 ГОм | 1 ГОм | ±(5 % от измер. + 3 емр) | |
| 1,00 … 5,00 ТОм | 10 ГОм | ±(5 % от измер. + 3 емр) | |
| Измерительное напряжение | 0 … 5500 В | 1 В | ±(3 % от измер. + 3 В) |
| Ток утечки | 0,00 … 9,99 нА | 0,01 нА | ±(5 % от измер. + 0,05 нА) |
| 10,0 … 99,9 нА | 0,1 нА | ±(5 % от измер. + 0,05 нА) | |
| 100 … 999 нА | 1 нА | ±(5 % от измер. + 0,05 нА) | |
| 1,00 … 9,99 мкА | 10 нА | ±(5 % от измер. + 0,05 нА) | |
| 10,0 … 99,9 мкА | 100 нА | ±(5 % от измер. + 0,05 нА) | |
| 100 … 999 мкА | 1 мкА | ±(5 % от измер. + 0,05 нА) | |
| 1,00 … 1,54 мА | 10 мкА | ±(5 % от измер. + 0,05 нА) | |
| Отключающий ток утечки | 0,000 … 0,009 мA | 1 мкA | ±(3 % от измер. + 3 емр) |
| 0,01 … 1,54 мА | 10 мкА | ±3 % от измер. | |
| DAR — коэффициент диэлектрического поглощения | 0,01 … 9,99 | 0,01 | ±(5 % от измер. + 2 емр) |
| 10,0 … 100,0 | 0,1 | ±5 % от измер. | |
| PI — индекс поляризации | 0,01 … 9,99 | 0,01 | ±(5 % от измер. + 2 емр) |
| 10,0 … 100,0 | 0,1 | ±5 % от измер. | |
| DD — коэффициент диэлектрического разряда | 0,01 … 9,99 | 0,01 | ±(5 % от измер. + 2 емр) |
| 10,0 … 100,0 | 0,1 | ±5 % от измер. | |
| Измерительное напряжение | 0 … 5000 В | 1 В | ±(3 % от измер. + 3 В) |
| Напряжение пост. / перем. тока | 0 … 600 В | 1 В | ±(3% от измер. + 3 В) |
| Частота | 0 и 45…65 Гц | 0,1 Гц | ±0,2 Гц |
| Емкость | 0,0…99,9 нФ | 0,1 нФ | ±(5 % от измер. + 2 емр) |
| 100 … 999 нФ | 1 нФ | ±(5 % от измер. + 2 емр) | |
| 1,00 … 50,00 мкФ | 10 нФ | ±(5 % от измер. + 2 емр) | |
| Питание | 7,2 В пост. тока (6 x1,2 В NiMH IEC LR20) | ||
| Дисплей | Матричный ЖК дисплей (160 x 116) с подсветкой | ||
| Категория перенапряжения | 600 В CAT III | ||
| Класс защиты | Двойная изоляция | ||
| Подключение к ПК | RS 232 и USB | ||

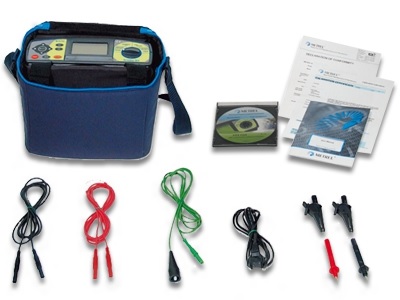

Тераомметр MI 2077 TeraOhm 5 kV комплект поставки:
- Прибор TeraOhm 5 kV в мягкой сумке
- Измерительный кабель, красный, 2 м
- Измерительный кабель, черный, 2 м
- Защитный кабель GUARD с зажимом «крокодил» , зеленый, 2 м
- Измерительный наконечник, красный
- Измерительный наконечник, черный
- Зажим типа «крокодил», черный, 2 шт.
- Сетевой кабель
- Руководство по эксплуатации
- Свидетельство о калибровке
Тераомметр MI 2077 TeraOhm 5 kV принадлежности:
- Комплект высоковольтных кабелей, 2 м, 2 шт.
- Измерительный провод, зеленый, 4 м
- 10 кВ экранированные измерительные провода, 8 м, 2 шт.
- Экранированные провода на напряжение 5 кВ, 15 м
- Программное обеспечение «ТеraLink» с интерфейсным кабелем RS232
