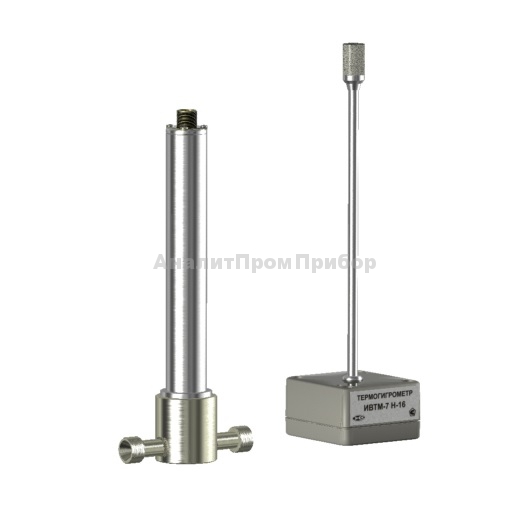

Термогигрометр ИВТМ-7 Н (01-14) — датчик относительной влажности
Термогигрометр ИВТМ-7 Н (01-14) предназначен для непрерывного (круглосуточного) измерения и регистрации относительной влажности и температуры воздуха и/или других неагрессивных...
Загрузка...по запросу
по запросу
Термогигрометр ИВТМ-7 Н (01-14) предназначен для непрерывного (круглосуточного) измерения и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.
Термогигрометр может применяться как датчик относительной влажности в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.
Варианты исполнения:
- ИВТМ-7 Н-01-2В/
ИВТМ-7 Н-01-3В
в виде микрофона - ИВТМ-7 Н-04-2В /
ИВТМ-7Н -04-3В

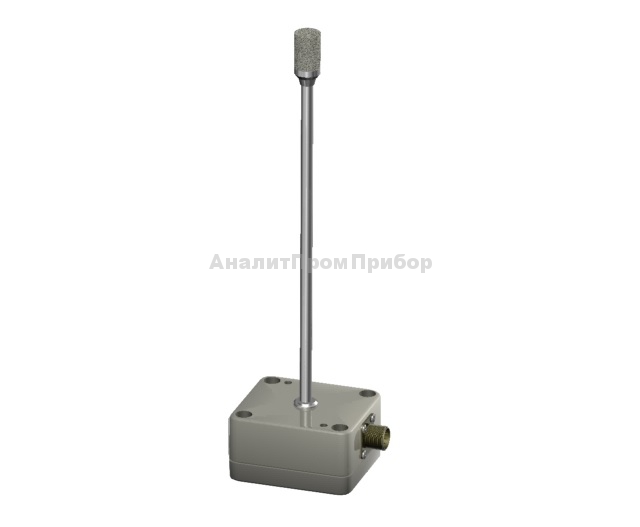

в виде штыря - ИВТМ-7 Н-05-01-2В-20
только температура - ИВТМ-7 Н-14-2В-20, IP54
ИВТМ-7 Н-14-3В-20, IP54
пластм.корпус - ИВТМ-7 Н-14-2В-20, IP54 /
ИВТМ-7 Н-14-3В-20, IP54
металл.корпус
Достоинства датчика относительной влажности:
- интерфейс RS-485;
- унифицированный аналоговый выходной сигнал 4…20 (0…20,0…5) мА;
- возможность объединения приборов в измерительную сеть.
ИВТМ-7 Н (01-14):
| Диапазон измерения относительной влажности, % | 0…99 |
| Основная погрешность измерения относительной влажности, %, не более | ±2,0 (исполнение ИВТМ-7 Н-…-2В) / ±1,0 в диапазоне 0…60 % (исполнение ИВТМ-7 Н-…-3В) |
| Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/°С, не более | 0,2 |
| Диапазон измеряемых температур, °С | |
| ИВТМ—7 Н—01, ИВТМ—7 Н—03, ИВТМ—7 Н—06 | -45…+60 |
| ИВТМ—7 Н—02, ИВТМ—7 Н—04, ИВТМ—7 Н—09, ИВТМ—7 Н—14 | -45…+120 |
| ИВТМ—7 Н—05 | -45…+150 |
| Абсолютная погрешность измерения температуры, °С | |
| —20…+60 | ±0,2 |
| —45…—20, +60…+150 | ±0,5 |
| Питание прибора, В | +7…+30 |
| Потребляемая прибором мощность, Вт, не более | 1,5 |
| Интерфейс связи с компьютером | RS-485 |
| Наличие съемной SD карты | нет |
| Масса блока измерения, кг, не более | 0,3 |
| Сопротивление нагрузки токовых выходов, Ом, не более | 100 |
| Постоянная времени измерения влажности, с, не более | 60 |
| Габаритные размеры, мм: | |
| ИВТМ—7 Н—01 | 200х20х15 |
| ИВТМ—7 Н—02 | 200х20х15 |
| ИВТМ—7 Н—03—01 | Ø30х210 |
| ИВТМ—7 Н—03—02 | Ø36х215 |
| ИВТМ—7 Н—04 | Ø24х1000 |
| ИВТМ—7 Н—05 | 310х20х15 |
| ИВТМ—7 Н—06 | Ø35х200 |
| ИВТМ—7 Н—14 | 70х60х40 |
| Рабочие условия: | |
| — температура воздуха, °С | -40…+60 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| — атмосферное давление, кПа | 84…106 |
| Средний срок службы прибора, лет | 5 |
Комплект поставки ИВТМ-7 Н (01-14):
- прибор (термогигрометр — датчик относительной влажности)
- разъем РС-7 (ответная часть)
- РЭ и паспорт
