Термометр технический ртутный
Загрузка...Термометр технический ртутный
Предназначен для местного контроля температуры в трубопроводах, сосудах и других промышленных установках.
Изготавливается по ТУ 25-2021.010-89.
Имеет «Свидетельство об утверждении типа средств измерений».
Конструкция

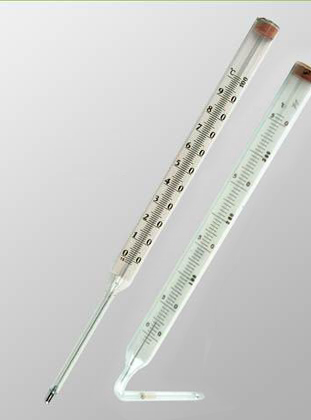

Стеклянный ртутный термометр с вложенной внутрь оболочки шкальной пластиной из листового стекла молочного цвета. Термометр неполного погружения. При измерении температуры глубина погружения равна нижней части термометра. Термометры ТТ-У, ТТМ-У — с углом нижней части 90 °С.
Длина нижней части угловых термометров определяется от дна резервуара до вертикальной оси термометра. Размер верхней части для термометра типа ТТ-У и ТТМ-У дан от верхнего торца до продольной оси отогнутой нижней части. Верхняя часть термометра, занятая шкалой, равна max 240. Для термометров с в.ч. 160 цена деления только стандартная (для исп. 2, 4 ц.д. 1, для исп. 5, 6 ц.д. 2).
| Марка | Исп. | Диапазон измерения температуры, ºC | Цена деления шкалы, ºC | Длина верхней части термометра, мм: | Длина нижней части термометра, мм | Диаметр, мм | Термом. жидкость |
| Термометры прямые | |||||||
| ТТ | П-2 | -35…+50 | 1;0,5 | 240,160 | 66,103,163,253,403 | 20±1/7,5±0,5 | ртуть |
| ТТ | П-4 | 0 …+100 | 1;0,5 | 240,160 | 66,103,163,253,403 | 20±1/7,5±0,5 | ртуть |
| ТТ | П-5 | 0 …+160 | 2;1 | 240,160 | 66,103,163,253,403 | 20±1/7,5±0,5 | ртуть |
| ТТ | П-6 | 0 …+200 | 2;1 | 240,160 | 66,103,163,253,403 | 20±1/7,5±0,5 | ртуть |
| ТТ | П-7 | 0 …+300 | 2 | 240 | 66,103,163,253,403 | 20±1/7,5±0,5 | ртуть |
| ТТ | П-8 | 0 …+350 | 5 | 240 | 66,103,163,253,403 | 20±1/7,5±0,5 | ртуть |
| ТТ | П-9 | 0 …+350 | 5 | 240 | 66,103,163,253,403 | 20±1/7,5±0,5 | ртуть |
| ТТ | П-10 | 0 …+450 | 5 | 240 | 163 | 20±1/7,5±0,5 | ртуть |
| Термометры угловые | |||||||
| ТТ | У-2 | -35…+50 | 1 | 260 | 104,141,201,291,441 | 20±1/7,5±0,5 | ртуть |
| ТТ | У-4 | 0 …+100 | 1 | 260 | 104,141,201,291,441 | 20±1/7,5±0,5 | ртуть |
| ТТ | У-5 | 0 …+160 | 2 | 260 | 104,141,201,291,441 | 20±1/7,5±0,5 | ртуть |
| ТТ | У-6 | 0 …+200 | 2 | 260 | 104,141,201,291,441 | 20±1/7,5±0,5 | ртуть |
| ТТ | У-7 | 0 …+300 | 2 | 260 | 104,141,201,291,441 | 20±1/7,5±0,5 | ртуть |
| ТТ | У-8 | 0 …+350 | 5 | 260 | 104,141,201,291,441 | 20±1/7,5±0,5 | ртуть |
| ТТ | У-9 | 0 …+400 | 5 | 260 | 104,141,201,291 | 20±1/7,5±0,5 | ртуть |
| ТТ | У-10 | 0 …+450 | 5 | 260 | 104,141,201,291 | 20±1/7,5±0,5 | ртуть |
| ТТ | У-11 | 0 …+500 | 5 | 260 | 141 | 20±1/7,5±0,5 | ртуть |
