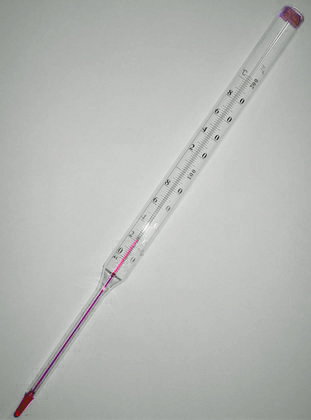

Термометр технический с органической жидкостью
Загрузка...Термометр технический с органической жидкостью.
Предназначен для местного контроля температуры в трубопроводах, сосудах и других промышленных установках.
Изготавливается по ТУ 25-2021.010-89.
Имеет «Свидетельство об утверждении типа средств измерений».
Конструкция
Стеклянный жидкостный термометр с вложенной внутрь оболочки шкальной пластиной. Термометр неполного погружения. При измерении температуры глубина погружения равна нижней части термометра. Термометры ТТЖ У — с углом нижней части 90 °С.
Длина нижней части угловых термометров определяется от дна резервуара до вертикальной оси термометра. Размер верхней части для термометра типа ТТЖ У дан от верхнего торца до продольной оси отогнутой нижней части. Верхняя часть термометра, занятая шкалой, равна max 240. Для термометров с в.ч. 160 цена деления только стандартная (для исп. 2, 4 ц.д. 1, для исп. 5, 6 ц.д. 2).
Технические характеристики
| Марка | Исп. | Диапазон измерения температуры, ºC | Цена деления шкалы, ºC | Длина верхней части термометра, мм: | Длина нижней части термометра, мм | Диаметр, мм | Термом. жидкость |
| Термометры прямые | |||||||
| ТТЖ | П-2 | -35…+50 | 1;0,5 | 240,160 | 66,103,163,253 | 20±1/7,5±0,5 | орг. жидкость |
| ТТЖ | П-4 | 0…+100 | 1;0,5 | 240,160 | 66,103,163,253,403 | 20±1/7,5±0,5 | орг. жидкость |
| ТТЖ | П-5 | 0…+160 | 1;2 | 240,160 | 66,103,163,253,403 | 20±1/7,5±0,5 | орг. жидкость |
| ТТЖ | П-6 | 0…+200 | 1;2 | 240,160 | 66,103,163,253,403 | 20±1/7,5±0,5 | орг. жидкость |
| Термометры угловые | |||||||
| ТТЖ | У-2 | -35…+50 | 1;0,5 | 260,160 | 104,141,201,291 | 20±1/7,5±0,5 | орг. жидкость |
| ТТЖ | У-4 | 0…+100 | 1;0,5 | 260,160 | 104,141,201,291 | 20±1/7,5±0,5 | орг. жидкость |
| ТТЖ | У-5 | 0…+160 | 1;2 | 260,160 | 104,141,201,291 | 20±1/7,5±0,5 | орг. жидкость |
| ТТЖ | У-6 | 0…+200 | 1;2 | 260 | 104,141,201,291 | 20±1/7,5±0,5 | орг. жидкость |
