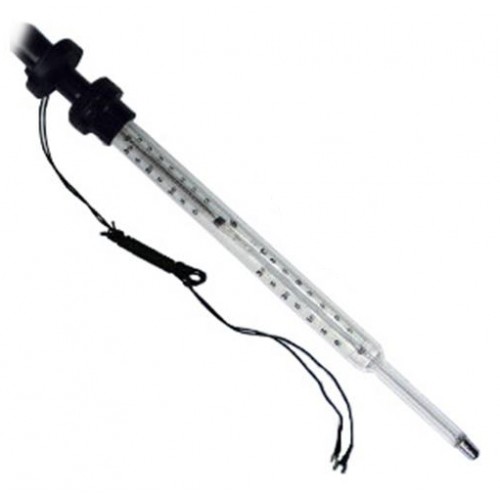

Электроконтактный термометр.
Термометр предназначен для сигнализации о достижении заданной температуры или поддержания любой температуры в пределах рабочей шкалы в различных установках.
Изготавливается по ГОСТ 9871-75.
Имеет сертификат «об утверждении типа средств измерений».
Конструкция
Соединительный контакт из платиновой проволоки впаян в капилляр термометра; исполнительный контакт – нижний конец вольфрамовой проволоки, которая закреплена на подвижной гайке, надетой на микровинт, может передвигаться вверх и вниз по каналу капилляра с помощью магнита, вращающего микровинт. На вложенной шкальной пластине нанесены две шкалы: верхняя служит для предварительной настройки термометра на заданную температуру (по положению нижнего среза подвижной гайки на шкале); нижняя – для корректирования настройки по положению жала (нижнего конца вольфрамовой проволоки), отсчитанного по шкале и показанию контрольного термометра.
Работает в цепях постоянного и переменного тока в безыскровом режиме. Допускаемая электрическая нагрузка на контактах не более 1 ВЧА при токе не более 0,04 А и при напряжении на контактах не более 220 В.
Технические характеристики
Марка | Исп. | Диапазон измерения температуры, ºC | Цена деления шкалы, ºC | Длина верхней части термометра, мм: | Длина нижней части термометра, мм | Диаметр, мм | Термом. жидкость |

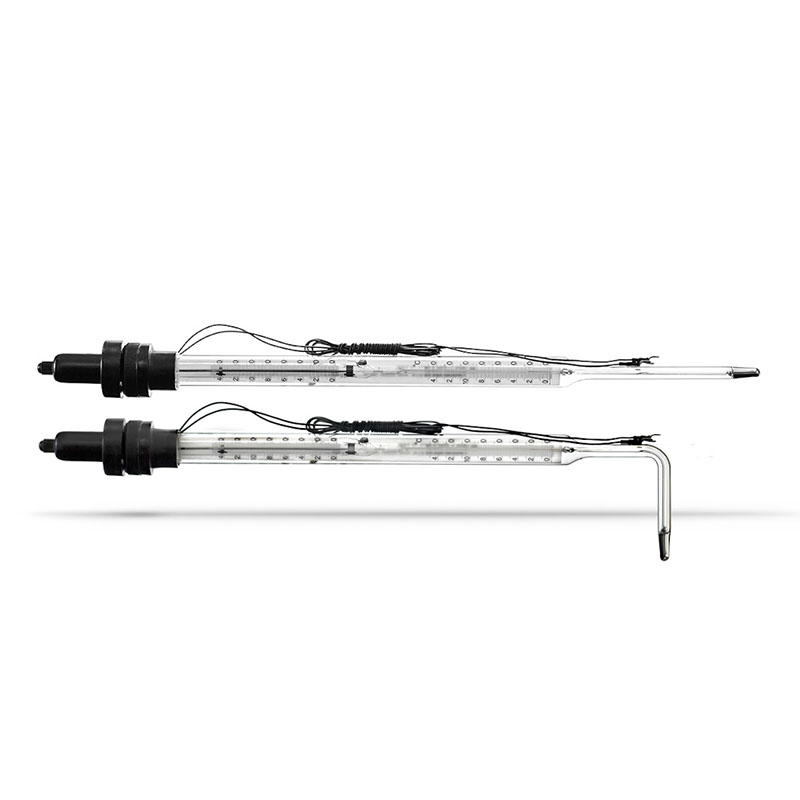

Термометры прямые | |||||||
ТПК | 2 | -35…+70 | 1 | 355±10 | 83,103,163,203,253 | 18/9±1 | ртуть |
ТПК | 3 | 0…+100 | 1 | 355±10 | 83,103,163,203,253 | 18/9±1 | ртуть |
ТПК | 4 | 0…+150 | 1 | 355±10 | 83,103,163,203,253 | 18/9±1 | ртуть |
ТПК | 5 | 0…+200 | 2 | 355±10 | 83,103,163,203,253 | 18/9±1 | ртуть |
ТПК | 6 | 0…+250 | 2 | 355±10 | 83,103,163,203,253 | 18/9±1 | ртуть |
ТПК | 7 | 0…+300 | 5 | 355±10 | 83,103,163,253,403 | 18/9±1 | ртуть |
ТПК | 9 | 0…+150 | 2 | 355±10 | 83,103,163,203,253 | 18/9±1 | ртуть |
ТПК | 10 | 0…+250 | 5 | 355±10 | 83,103,163,203,253 | 18/9±1 | ртуть |

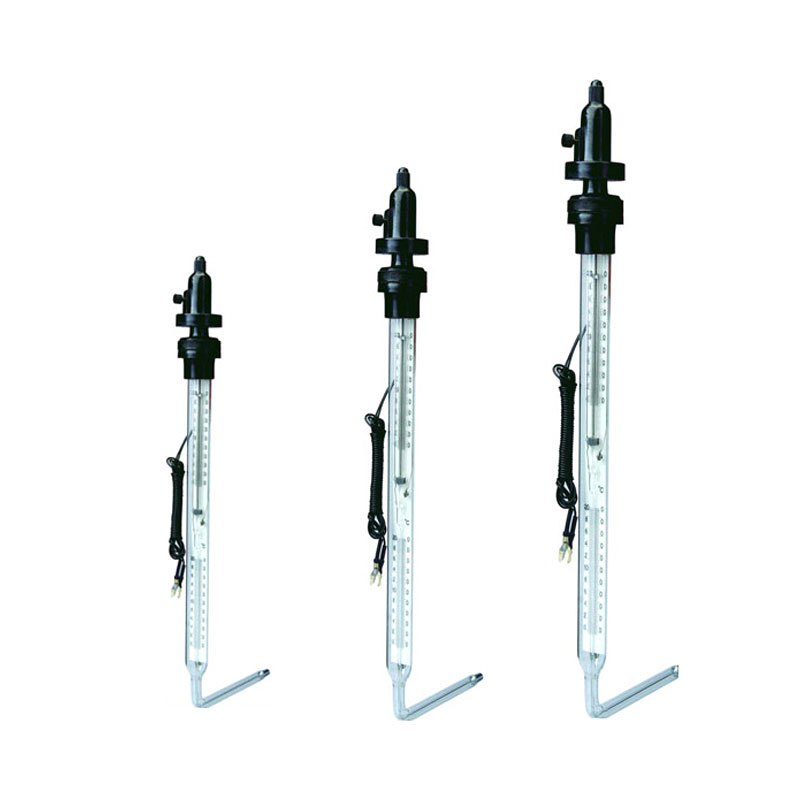

Термометры угловые | |||||||
ТПК | 2 | -35…+70 | 1 | 355±10 | 104, 141, 201, 291 | 18/9±1 | ртуть |
ТПК | 3 | 0…+100 | 1 | 355±10 | 104, 141, 201, 291 | 18/9±1 | ртуть |
ТПК | 4 | 0…+150 | 1 | 355±10 | 104, 141, 201, 291 | 18/9±1 | ртуть |
ТПК | 5 | 0…+200 | 2 | 355±10 | 104, 141, 201, 291 | 18/9±1 | ртуть |
ТПК | 6 | 0…+250 | 2 | 355±10 | 104, 141, 201, 291 | 18/9±1 | ртуть |
ТПК | 7 | 0…+300 | 5 | 355±10 | 104, 141, 201, 291 | 18/9±1 | ртуть |
ТПК | 9 | 0…+150 | 2 | 355±10 | 104, 141, 201, 291 | 18/9±1 | ртуть |
ТПК | 10 | 0…+250 | 5 | 355±10 | 104, 141, 201, 291 | 18/9±1 | ртуть |
