Тестер покрытий при изгибе ПРОМТ ТП-И

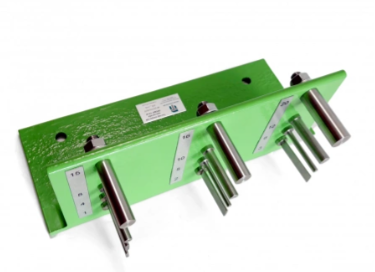

Загрузка...Тестер покрытий при изгибе ПРОМТ ТП-И предназначен для определения прочности покрытий к отслаиванию и растрескиванию при изгибе вокруг испытательных стержней различного диаметра. Является обновленной версией прибора для испытаний покрытий на изгиб ПРОМТ Изгиб (ранее NOVOTEST Изгиб) и отличается возможностью установки сменных стержней диаметром вплоть до 55 мм за счет увеличенных габарита основания и отступа верхнего ряда стержней, а также наличием специальных «ушек» по бокам нижней части основания позволяющих крепить прибор к столу струбцинами (отверстия для закрепления болтами также сохранены), что позволяет сохранить рабочий стол в целостности.

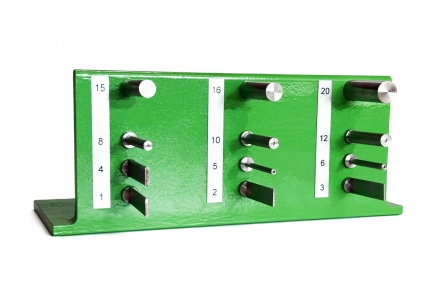

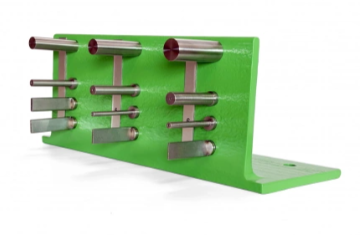

Прибор полностью соответствует ГОСТ Р 31974-2012, ГОСТ 6806-73 и ISO 1519-73. Массивное чугунное Г-образное основание имеет 12 отверстий, куда крепятся сменные металлические испытательные стержни и пластины. В стандартном исполнении их диаметр составляет 1 до 20 мм, дополнительно возможно заказать и установить на тестер стержни диаметром 25 – 55 мм. Большая часть из них выполнена в виде цилиндров, значение 1; 2; 3 и 4 мм имеют пластины соответствующей ширины с закругленной верхней кромкой.
ПРОМТ ТП-И это простой и надежный механический прибор, не требующий специальных навыков для работы с ним, позволяющий проводить оперативные испытания качества покрытий с наглядным результатом. Применим как в лабораторных (цеховых), так и в полевых условиях.
Назначение:
- контроль прочности и эластичности покрытий при изгибе
Особенности:
- полностью соответствует ГОСТ
- возможность установки стержней до 55 мм

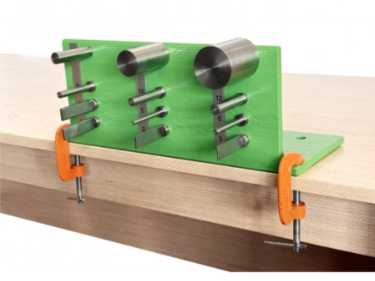

- «ушки» для крепления прибора к столу струбцинами
- полностью металлическая конструкция
- простота применения
- не подлежит внесению в ГОСРЕЕСТР СИ РФ
| Основные характеристики | |
| Стандарт | ГОСТ Р 31974-2012, ГОСТ 6806-73, ISO 1519-73 |
| Внесен в Госреестр СИ РФ | не подлежит |
| Аттестация в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Диаметр рабочей части испытательных стержней | — стандартно: 1, 2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20 мм — дополнительно: 25; 30; 32; 35; 40; 45; 55 мм |
| Длина испытательных стержней | 55 мм |
| Габаритные размеры, не более | 360х220х150 мм |
| Масса, не более | 9 кг |
| Условия эксплуатации | |
| — температура окружающей среды | от -45 до +40 °С |
| — относительная влажность, не более | 80% |
| — атмосферное давление | от 84,0 до 106,7 кПа |

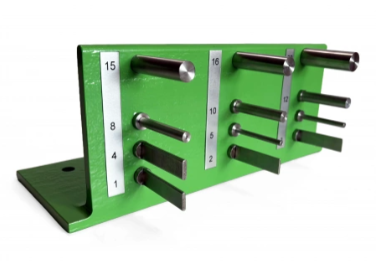

Конструкция прибора:
1 – «ушко» для фиксации струбциной; 2 – крепежное отверстие; 3 — г-образное основание; 4 – значение диаметра стержня или пластины; 5 – испытательный стержень; 6 – испытательная пластина.
Применение ПРОМТ ТП-И:
- Изготовить тестовые образцы (пластины с нанесенным покрытием) в соответствии с ГОСТ 8832-76 или по иным нормативам в соответствии с требованиями на покрытие.

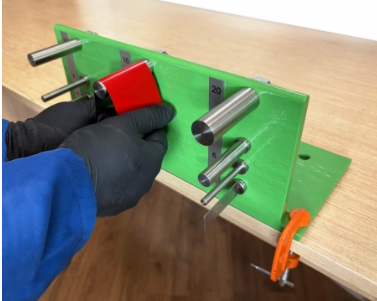

- Обернуть пластину покрытием вверх вокруг стержня на 180°. При проведении контроля по схеме «годен-негоден» испытание проводится на одном стержне определенного диаметра. В ином случае испытание начинают от стержня с большим диаметром к меньшему определяя стержень наибольшего диаметра при изгибе вокруг которого покрытие повреждается.
- После проведения испытания образец необходимо осмотреть на предмет образования трещин и/или отслоения покрытия от основного металла, отступив не менее 10 мм от края пластинки (ГОСТ Р 31974-2012, ISO 1519-73) или не менее 5 мм от края (ГОСТ 6806-73).
- В случае, если покрытие не повреждено, повторять испытание на стержнях меньшего диаметра до образования трещин и/или отслоения покрытия от основного металла.
- Зафиксировать диаметр стержня при изгибе вокруг которого происходит повреждение испытываемого покрытия.
- Для подтверждения результата провести повторное испытание новой пластины на стержне того же диаметра.
Оценку эластичности пленки при изгибе на металлическом стержне производят после испытания трех пластинок на одном и том же стержне (по ГОСТ 6806-73, для ГОСТ Р 31974-2012, ISO 1519-73 достаточно проведения на двух пластинках). Результат испытания должны совпадать не менее, чем на двух испытуемых пластинках, если совпадение не достигнуто, испытания повторяют на 6-ти образцах.

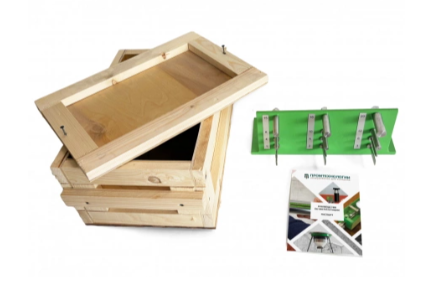

Стандартный комплект поставки:
- Тестер покрытий при изгибе ПРОМТ ТП-И
- Руководство по эксплуатации совмещенное с паспортом
- Деревянный ящик для транспортировки
Дополнительные опции:
- Оформление метрологической аттестации
- Дополнительные испытательные стержни
