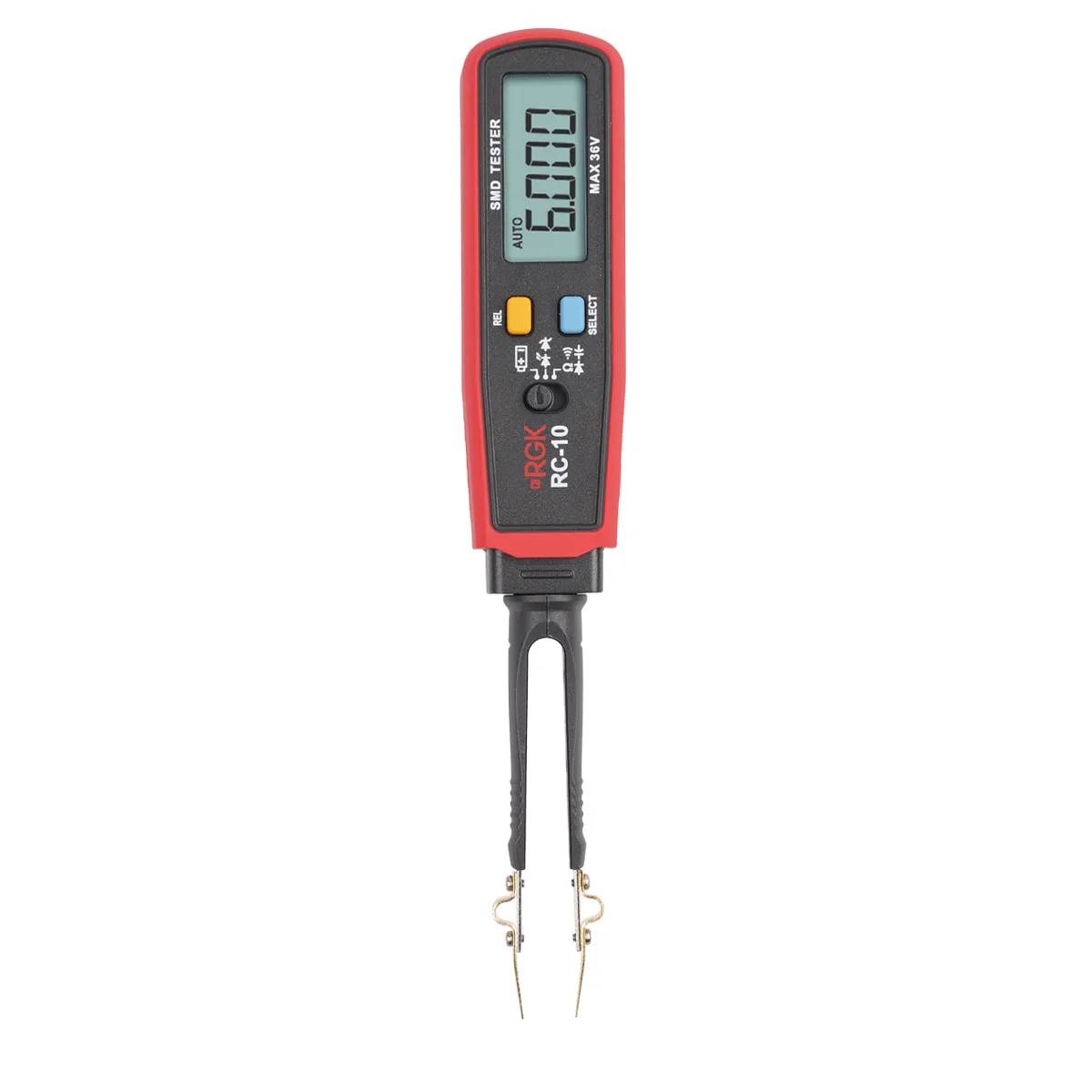

Тестер RLC (SMD) компонентов RGK RC-10
Загрузка...
SMD тестер RGK RC-10 используется для проверки компонентов радиоэлектронной аппаратуры. Это компактный и надежный прибор будет полезен как в радиолюбительских проектах, так и в мастерской по ремонту электроники.
От аналогичной модели с индексом “12” устройство отличается более широким диапазоном измерения сопротивления и емкости, а также функцией тестирования батареек.
Два формата измерений
Замеры можно производить при помощи пинцетного зажима или посредством комплектных щупов, как при работе с мультиметром. Второй вариант будет удобнее в тех случаях, когда требуется протестировать компоненты в труднодоступных местах. Штекеры щупов вставляются в проушины наконечников.
Поворотный механизм
Наконечники устройства можно развернуть на 180°, что позволяет быстро изменить полярность. Такая функция может пригодиться, например, при проверке диодов.
Режимы работы тестера SMD компонентов RGK RC-10
У кнопки переключения режимов есть 3 положения:
- замер напряжения батарей;
- проверка светодиодов и стабилитронов;
- измерение сопротивления, емкости, тест диодов, прозвонка.
Для выбора функций в рамках режима служит кнопка SELECT.
REL
Относительные измерения используются в тех случаях, когда нужно определить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.
Технические характеристики RGK RC-10:
| RGK RC-10 | ||
|---|---|---|
| Измерение напряжение батареи | ||
| Пределы измерений | Ток нагрузки | Погрешность |
| 36 В | ⁓10 мА | ± (1,5% + 5 е.м.р.) |
| Измерение сопротивления | ||
| Диапазон измерения | Разрешение | Погрешность |
| 600 Ом | 0,1 Ом | ± (1% + 5 е.м.р.) |
| 6 кОм | 1 Ом | |
| 60 кОм | 10 Ом | |
| 600 кОм | 100 | |
| 6 МОм | 1 кОм | ± (1,5% + 10 е.м.р.) |
| 60 МОм | 10 кОм | ± (2,5% + 10 е.м.р.) |
| Измерение емкости | ||
| Диапазон измерения | Разрешение | Погрешность |
| 10 нФ | 1 пФ | ± (3% + 50 е.м.р.) |
| 100 нФ | 10 пФ | ± (2,5% + 10 е.м.р.) |
| 1000 нФ | 100 пФ | |
| 10 мкФ | 1 нФ | |
| 100 мкФ | 10 нФ | |
| 1000 мкФ | 100 нФ | ± (3,5% + 25 е.м.р.) |
| 10 мФ | 1 мкФ | ± (5% + 50 е.м.р.) |
| 100 мФ | 10 мкФ | не нормируется |
| Проверка целостности, проверка диода, светодиода | |
|---|---|
| Режим «Проверка диодов» | напряжение открытой цепи: 3.0В, ток: 2мА |
| Режим «Проверка проводимости» | порог срабатывания: 50 Ом |
| Режим «Проверка полупроводников или светодиодов» | напряжение: около 21В; ток: около 1 мА |
| Общие технические характеристики | |
| Разрядность шкалы дисплея | 6000 |
| Индикация перегрузки | «OL» |
| Индикатор низкого заряда батареи | Да |
| Питание | 1.5В (тип AAA), 2 шт. |
| Автоматическое выключение питания | через 15 минут |
| Рабочая температура и влажность | 0°С … +40°С, <80 % |
| Температура и влажность хранения | -10°С … +50°С, <70 % |
| Рабочая высота над уровнем моря | до 2000 м |
| Габаритные размеры | 204 x 33 x 25 мм |
| Масса | 80 г |
Комплект поставки RGK RC-10:
- Измеритель smd компонентов RGK RC-10
- Тестовые провода — 1 комплект
- Запасные наконечники — 2шт
- Батарея 1.5 В (AAA) — 2шт
- Руководство по эксплуатации
