Тигель-форма многоразовая внесена в реестр сварочных материалов ПАО «Газпром».
Тигель-форма МТФ-К производится на предприятии ООО «Квазар».
ТУ-1539-026-12719185-2010
Надежность электрохимической защиты магистральных нефтегазопроводов в значительной степени определяется качеством и надежностью присоединения катодных и дренажных выводов к стенке трубопровода. Наиболее технологически простым и высоконадежным способом присоединения выводов средств ЭХЗ является термитная сварка.
Сущность термитной приварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение. Уникальная сварная реакция меди и стали дает сверхнадежный сплав, неподдающийся коррозии и влиянию времени.
Термитная (медная) приварка применяется на стальных магистральных нефте- и газопроводах, находящихся под эксплуатационным давлением, без прекращения транспорта газа. Приварочный комплекс включает в себя, кроме термитной приварки тигель-форму и термоподжиг.

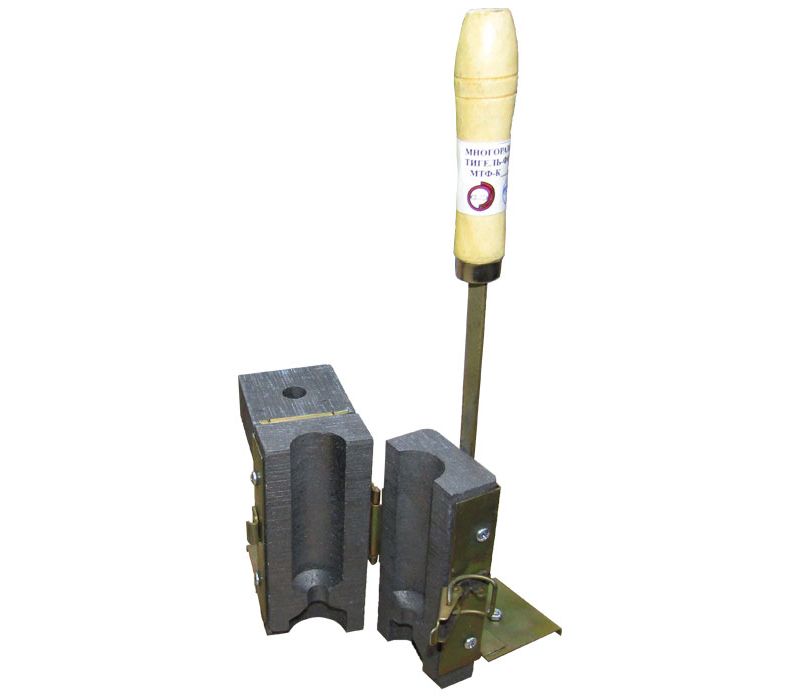

Тигель-форма многоразовая (МТФ-К) представляет собой изделие из огнеупорного материала, в виде раскрывающейся литниковой формы многоразового использования. МТФ-К предназначена для приварки катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам, выполненным из труб диаметром от 50 до 1400 мм и толщиной стенки не менее 3,5 мм в процессе их строительства, ремонта или обслуживания, даже находящимся под эксплуатационным давлением.
Приварку выводов ЭХЗ необходимо производить согласно Временным требованиям к организации сварочно-монтажных работ СТО 2-2.2-136-2007, РД-25.160.00-КТН-037-14 и РД-23.040-00-КТН-386-09.
В настоящее время не существует аналогов приварки, сравнимых по надежности и простоте в эксплуатации с медной термосмесью.
Для удовлетворения потребностей заказчика предприятием ООО «Квазар» выпускаются несколько модификаций многоразовых тигель-форм, отличающихся радиусом прилегающей к трубе поверхности литьевой камеры. Это сокращает время подгонки тигель-формы к поверхности трубопровода, обеспечивается более плотное их прилегание для исключения вытекания припоя, что гарантирует более качественную приварку (для точного совпадения с трубопроводами других диаметров опорную поверхность тигель-формы необходимо притирать на наждачной бумаге, уложенной на поверхность трубы).
При необходимости возможно изготовление тигель-форм под конкретный диаметр трубопровода.
Обозначение | МТФ-К 50 | МТФ-К 70 | МТФ-К 102 | МТФ-К 152 | МТФ-К 200 | МТФ-К |
Диаметр трубы, мм | 57; 60; 63.5 | 70; 73; 76; 83; 89; 95 |
102; 108; 114; 127; 133; 140 |
152; 159; 168; 177.8; 180; 193.7 |
219 — 426 | 508 — 1420 |
Стоимость, руб. | 5580 | 5580 | 5580 | 5580 | 5580 | 4560 |
№ | Наименование | Значение |
---|---|---|
1 | Диаметр трубопровода, мм |
от 57 до 1420
|
2 | Тип |
многоразовая
|
3 | Толщина стенки трубопровода, мм |
не менее 3,5
|
