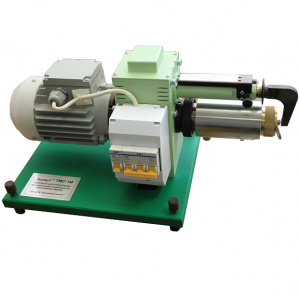

Тиксометр ЛинтеЛ ТМС-1М для определения механической стабильности пластичных смазок.
Реализованные стандарты
ГОСТ 19295-73
Диапазон определения прочности на разрыв | от 50 до 7500 Па |
Размеры испытательной части: | |
— внутренний диаметр статора | (42 ± 0,039) мм |
— наружный диаметр ротора | (41 + 0,039) мм |
— диаметральный зазор между статором и ротором | (1 ± 0,04) мм |
— рабочая длина ротора | (60 ± 0,5) мм |
— допуск радиального биения ротора по отношению к статору | не более 0,05 мм |
— диаметр капилляра | (2 ± 0,01) мм |
— длина капилляра | (20 ± 0,5) мм |
— объем трубки тиксотропного восстановления | (7 ± 0,2) см³ |
Скорость перемещения поршня внутри статора | (3,9 ± 0,2)х10-5 м/с |
Расход смазки | от 0,0445 до 0,0385 см3/с |
Скорость деформации смазки между ротором и статором | от 5800 до 6200 с-¹ |
Время движения смазки по зазору между ротором и статором | от 90 до 100 с |
Эксплуатационные характеристики | |
---|---|
Потребляемая мощность | не более 200 Вт |
Размеры тиксометра | 235х235х495 мм (ширина х высота х глубина) |
Масса тиксометра | не более 50 кг |
Температура окружающей среды | от 10 до 35 °C |
Относительная влажность воздуха при температуре 25 °С |
не более 80% |
Напряжение сети питания | от 323 до 418 В |
Частота сети питания | от 49 до 51 Гц |
Срок службы | 6 лет, не более 15 000 часов |
Гарантийный срок эксплуатации | 1 год, не более 1 000 часов |
Тиксометр ЛинтеЛ ТМС-1М | 1 шт. |
Трубка тиксотропного восстановления | 10 шт. |
Мешалка | 1 шт. |
Термопара ХК | 2 шт. |
Поршень | 1 шт. |
Чашка | 10 шт. |
Стакан | 1 шт. |
Уровень L<400мм | 1 шт. |
Трубка ПВХ медицинская 8х2 ТУ 9398-003-00152106-2003. Длина 6 м |
1 шт. |
Руководство по эксплуатации | 1 шт. |
Паспорт | 1 шт. |
Программа и методика аттестации | 1 шт. |
Дополнительно (по отдельному заказу) | |
---|---|
ЛинтеЛ ТКС-20 | Термокриостат жидкостной Предназначен для термостатирования проб нефтепродуктов и работы совместно с аппаратом: ТМС-1М Диапазон температур от -20 до +100°С; Точность поддержания t ±0,1°С |
ЛинтеЛ ТС-20М | Термостат жидкостной Предназначен для термостатирования проб нефтепродуктов и работы совместно с аппаратом: ТМС-1М Диапазон температур от +20 до +100°С; Точность поддержания t ±0,1°С |
ЛинтеЛ УППС-10 | Устройство для перемешивания пластичных смазок Устройство предназначено для подготовки проб пластичных смазок |
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
Наименование средства | Пределы средства измерения | Класс точности, погрешность измерения | Назначение при аттестации тиксометра | Стандарты, устанавливающие требования к средствам измерений |
---|---|---|---|---|
Нутромер НИ 18-50-0,01-1 | 18-50мм | Класс 1 | Измерение внутреннего диаметра статора | ГОСТ 868-82 |
Скоба рычажная СР-50 | 25-50мм | ±0,001мм | Измерение на-ружного диаметра ротора | ГОСТ 11098-75 |
Индикатор часового типа ИЧ 10 кл. 1 | 0-10 мм | Класс 1 | Измерение радиального биения ротора | ГОСТ 577-68 |
Штангенциркуль ЩЦ-1-120-0,1-КТ 2 | 0-125мм | Класс 2 ±0,1 мм | Измерение рабочей длины ротора, длины капилляров, расстояния между упором и кнопкой | ГОСТ 166-89 |
Калибр-пробка 8133-0613 Н7,К7 | Дном=2мм | Поле допуска отверстия ±0,01мм | Измерение диаметра отверстия 2 мм ±0,01мм | ГОСТ 14807-69 |
Бюретка 1-1-2-50-0,1 | 0-50мм | Класс 2 | Измерение объема трубки тиксотропного восстановления | ГОСТ 29251-91 |
Секундомер СОСпр-2б-2-000 | (1-60)сек | Класс 2 ±1,8 сек за 60 мин | Измерение времени движения поршня до касания упором кнопки | ТУ 25-1894.003-90 |
Меры длины концевые плоскопараллельные наборы №1, 2 | 1-100 мм | КТ 1 | Измерение внутреннего и наружнего диаметра ротора | ГОСТ 9038-83 |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
