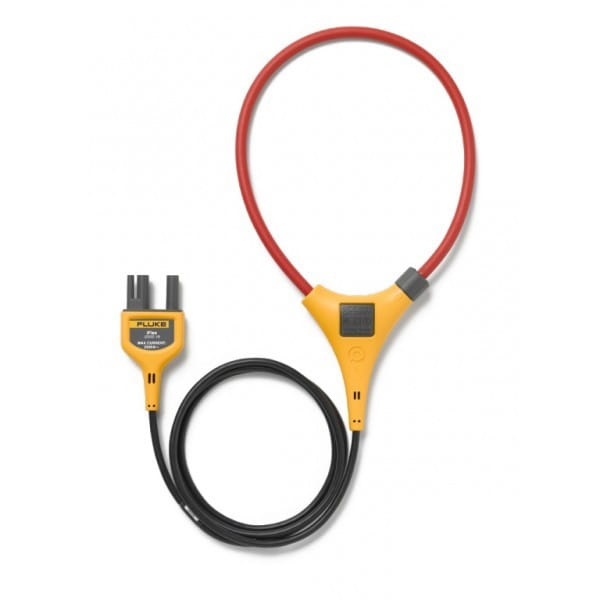

Токоизмерительные датчики Fluke i2500-18 iFlex — предназначены для измерения силы переменного тока до 2500 А без разрыва электроцепи путем обхвата кабеля. Эластичная конструкция устройства позволяет анализировать труднодоступные провода и кабели диаметром до 45 см.
Главное преимущество данной модели заключается в ее конструкции. Длина выходного кабеля составляет 180 см, что позволяет проводить измерения на большом расстоянии от исследуемого оборудования и комфортно просматривать результаты замеров на дисплее мультиметра или осциллографа. Благодаря большому охвату петли гибкие датчики тока Fluke i2500-18 iFlex, вы можете проводить исследование труднодоступных и нестандартных проводников, находящихся в ограниченном пространстве, например, внутри светофоров.
Для максимально точных показаний в приборе реализована система подавления внешнего магнитного поля, при нахождении положении исследуемого кабеля на расстоянии более 10 см от соединения.
Литая конструкция штекера обеспечивает надежное соединение с мультиметром или осциллографом.
Данное устройство можно использовать совместно с токоизмерительными клещами при работе с высоковольтным напряжением до 600 В на оборудовании, соответствующем IV категории безопасности и до 1000 В на оборудовании III категории безопасности.
Опционально — при использовании с соответствующим измерительным устройством — доступна функция “inrush”, которая позволяет анализировать нестабильные и короткие сигналы, что может быть полезным, например, при ремонте электромоторов.
Fluke i2500-18 | |
---|---|
Подавление внешнего магнитного поля (при расположении кабеля более чем в 10 см от соединения) |
40 дБ |
Пусковой бросок | есть |
Степень защиты | CAT III 1000 В, CAT IV 600 В |
Переменный ток | |
Шкала | 2500 A |
Разрешение | 0,1 A |
Погрешность | 3% ± 5 ед. мл. разр. |
Частота | |
Шкала | 500 Гц |
Разрешение | 0,1 Гц |
Погрешность | 0,5% ± 5 ед. мл. разр. |
Характеристики чувствительности в различных положениях | |
Расстояние от оптимального положения 1,4 дюйма (35,6 mm) | ± 0,5% |
Расстояние от оптимального положения 2,0 дюйма (50,8 mm) | ± 1,0% |
Расстояние от оптимального положения 2,5 дюйма (63,5 mm) | ± 2,0% |
Неопределенность измерений подразумевает нахождение централизованного первичного проводника в оптимальном положении, отсутствие внешнего электрического и магнитного поля и соблюдение рабочей температуры.
