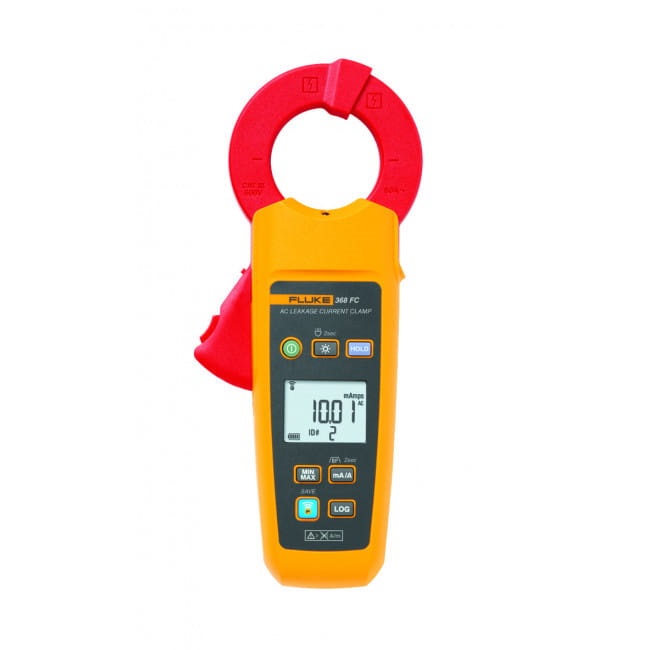

Токоизмерительные клещи Fluke 368 FC
Загрузка...
Токоизмерительные клещи Fluke 368 FC способны регистрировать силу переменного тока в диапазоне от 3 мА до 60 А, измерять истинные срежкавадртические знаенчения сложных несинусоидальных сигналов, позволяют обнаруживать утечки тока, фиксировать и сравнивать значения без разрыва электроцепи отключения оборудования. Экранированный магнитопровод с защитой от внешних помех позволяет регистрировать самые малые значения силы тока.
Основные технические характеристики
- Частота От 40 Гц до 1 кГц.
- Функция Hold для фиксации текущих показаний на дисплее.
- Отображение максимальных, минимальных и средних значений.
- Фронтальный светодиодный фонарик.
- Предельно допустимое напряжение 600 В.
- Внутренняя память для сохранения до 65 000 значений.
В зависимости от конкретных задач вы можете выбрать среди 2 диапазонов измерения: слабых токов от 3 мА, 30 мА, 300 мА или более интенсивных от 3 А, 30 А, 60 А. Охвата магнитопровода токовых клещей 368 FC достаточно для исследования проводников диаметром до 40 мм.
Взаимодействие с ПО Fluke Connect позволяет экспортировать результаты измерений с прибора на мобильное устройство или планшетный ПК.
Токоизмерительные клещи позволяет безопасно работать с напряжением до 600 В в оборудовании, соответствующем категориям электробезопасности CAT III.
Для работы в условиях слабой освещенности прибор: оснащен фронтальным фонариком и подсветкой дисплея. Стоит отметить, что без использования этих дополнительных функций ресурс работы батареи составляет 150 ч. При этом, для экономии заряда батареи предусмотрено автоотключение прибора после 15 мин простоя.
Технические характеристики Fluke 368 FC:
| Fluke 368 FC | |
|---|---|
| Диапазон силы переменного тока | 3 мА, 30 мА, 300 мА, 3 А, 30 А, 60 А |
| Выбор диапазона | миллиамперы и амперы: ручной выбор |
| 3, 30 или 300 мА: автоматический выбор | |
| 3, 30 или 60 А: автоматический выбор | |
| Диапазон / разрешение | 3 мА¹/0,001 мА |
| 30 мA/0,01 мA | |
| 300 мA/0,1 мA | |
| 3 A/0,001 A | |
| 30 A/0,01 A | |
| 60 A/0,1 A | |
| Погрешность: фильтрация включена (от 40 до 70 Гц), фильтрация отключена (от 40 до 1 кГц)² | от 3 мА до 30 А (1 % + 5 единиц МЗР) |
| 60 A (2 % + 5 единиц МЗР) | |
| Частота | От 40 Гц до 1 кГц |
| Коэффициент формы | 3 |
| Прибор обеспечивает указанную погрешность в течение одного года после калибровки. Погрешность выражается в ± (% от показания прибора + число единиц младшего значащего разряда). Эталонные условия: 23 ± 5 °C при максимальной относительной влажности 80 %. | |
| ¹ Минимальное значение — 10 мкА (среднеквадратичное значение). | |
| ² Вне указанного интервала от 18 до 28 °C применять коэффициент 0,02 + 1/°C | |
| Физические характеристики | |
| ЖК-дисплей | Цифровое отсчетное устройство: 3300 отсчетов |
| Частота обновления дисплея | 4 раза в секунду |
| Максимальный диаметр проводника | 40 мм |
| Габаритные размеры | 234 × 101 × 46 мм |
| Масса | 500 г |
| Батарея | 2 шт. типа AA, МЭК — LR6, NEDA — 15А, щелочная |
| Ресурс батареи | Без использования задней подсветки и фонарика — более 150 часов |
| Автоматическое выключение | После 15 минут бездействия прибор выключается автоматически |
| Техника безопасности и условия эксплуатации | |
| Общая безопасность | Степень загрязнения 2 по ГОСТ 12.2.091-2012 (IEC 61010-1:2001) |
| Безопасность измерений | Категория III (600 В)/категория IV (300 В) по ГОСТ IEC 61010-2-032-2011 |
| Диапазон рабочих температур | от –10 до 50 °C |
| Температура хранения | от –40 до 60 °C |
| Рабочие значения влажности | Без конденсации (<10 °C) |
| Относительная влажность до 90 % (от 10 до 30 °C) | |
| Относительная влажность до 75 % (от 30 до 40 °C) | |
| Относительная влажность до 45 % (от 40 до 50 °C) | |
| Степень защиты | IP30 (со сведенными губками) по ГОСТ IEC 60079-14-2011 |
| Рабочая высота | 2000 м |
| Высота хранения | 12 000 м |
| Категория работы датчика тока | Класс 2, ≤30 А/м по ГОСТ IEC 61557-13-2014 |
| Электромагнитная совместимость (ЭМС). Международные нормы | |
| ГОСТ Р МЭК 61326-1-2014 | Промышленная электромагнитная обстановка |
| CISPR 11 | Группа 1, класс B |
| Группа 1 | Величина создаваемого прибором радиочастотного излучения и/или возникающего при передаче энергии для работы прибора является существенной. |
| Класс B | Прибор предназначен для работы с бытовой техникой, напрямую подключаемой к низковольтной сети переменного тока, в жилых зданиях. Уровень возникающего при подключении прибора к испытуемому объекту излучения может превышать значения, указанные в стандарте CISPR 11. |
| Корея (Комиссия по связи Кореи — KCC): тип оборудования (производство радиотехнических устройств и оборудования связи) | |
| Класс А | Поставщики и пользователи могут быть уверены в том, что изделие соответствует требованиям к промышленному оборудованию в части ЭМС. Устройство предназначено для использования в производственных условиях (не в жилых помещениях). |
| США (Федеральная комиссия по связи — FCC): 47 CFR, часть 15, подраздел B. В соответствии с разделом 15.103 изделия считаются не подлежащими налогообложению устройствами. | |
Комплект поставки Fluke 368 FC:
- Токоизмерительные клещи Fluke 368 FC
- Мягкий футляр
- Руководство по технике безопасности
- 2 батарейки AA
