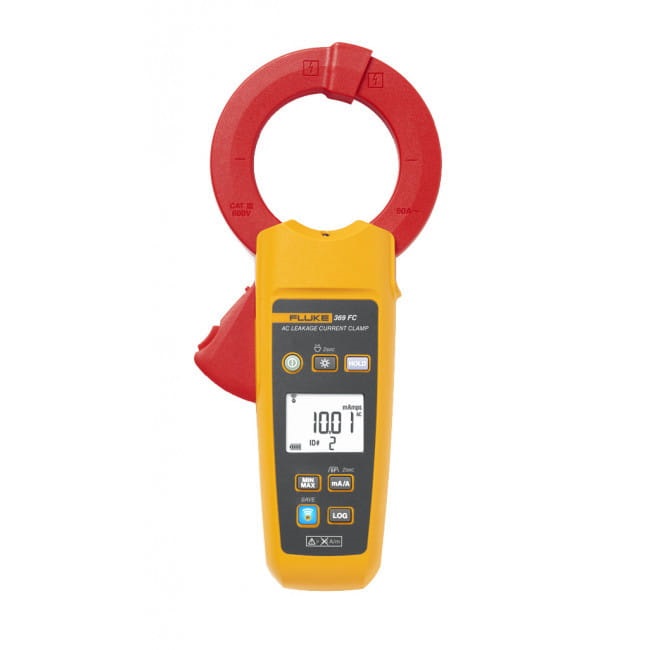

Токоизмерительные клещи Fluke 369 FC
Загрузка...
Токоизмерительные клещи Fluke 369 FC могут регистрировать как слабый переменный ток в диапазоне от 3 мА до 300 мА, так и более интенсивный от 3 А до 60 А, а также измерять истинные среднеквадратические значения сложных несинусоидальных сигналов, позволяют обнаруживать утечки тока, фиксировать и сравнивать значения без разрыва электроцепи отключения оборудования. Экранированный магнитопровод с защитой от внешних помех позволяет регистрировать самые малые значения силы тока в проводниках диаметром до 61 мм.
Основные технические характеристики
- Частота От 40 Гц до 1 кГц.
- Функция Hold для фиксации текущих значений на дисплее.
- Отображение максимальных, минимальных и средних значений.
- Фронтальный фонарик для работы в условиях плохой освещенности.
- Предельно допустимое напряжение 600 В.
- Внутренняя память для сохранения до 65 000 значений.
В зависимости от конкретных задач вы можете выбрать среди 2 диапазонов измерения Fluke 369 FC: слабых токов от 3 мА, 30 мА, 300 мА или более интенсивных от 3 А, 30 А, 60 А. Охвата магнитопровода токоизмерительных клещей достаточно для исследования проводников диаметром до 40 мм. Взаимодействие с ПО Fluke Connect позволяет экспортировать результаты измерений на мобильное устройство или планшетный ПК.
Для работы в условиях слабой освещенности устройство оснащено фронтальным фонариком и подсветкой дисплея. Стоит отметить, что без использования этих дополнительных функций ресурс работы батареи составляет 150 ч. При этом, для экономии заряда батареи предусмотрено автоотключение токовых клещей Fluke 369 FC после 15 мин простоя.
Прибор позволяет безопасно работать с напряжением до 600 В в оборудовании, соответствующем категориям электробезопасности CAT III. Для работы в условиях слабой освещенности устройство оснащено фронтальным фонариком и подсветкой дисплея. Стоит отметить, что без использования этих дополнительных функций ресурс работы батареи составляет 150 ч. При этом, для экономии заряда батареи предусмотрено автоотключение прибора после 15 мин простоя.
Технические характеристики Fluke 369 FC:
| Fluke 369 FC | |
|---|---|
| Диапазон силы переменного тока | 3 мА, 30 мА, 300 мА, 3 А, 30 А, 60 А |
| Выбор диапазона | миллиамперы и амперы: ручной выбор |
| 3, 30 или 300 мА: автоматический выбор | |
| 3, 30 или 60 А: автоматический выбор | |
| Диапазон / разрешение | 3 мА¹/0,001 мА |
| 30 мA/0,01 мA | |
| 300 мA/0,1 мA | |
| 3 A/0,001 A | |
| 30 A/0,01 A | |
| 60 A/0,1 A | |
| Погрешность: фильтрация включена (от 40 до 70 Гц), фильтрация отключена (от 40 до 1 кГц)² | от 3 мА до 30 А (1 % + 5 единиц МЗР) |
| 60 A (2 % + 5 единиц МЗР) | |
| Частота | От 40 Гц до 1 кГц |
| Коэффициент формы | 3 |
| Прибор обеспечивает указанную погрешность в течение одного года после калибровки. Погрешность выражается в ± (% от показания прибора + число единиц младшего значащего разряда). Эталонные условия: 23 ± 5 °C при максимальной относительной влажности 80 %. | |
| ¹ Минимальное значение — 10 мкА (среднеквадратичное значение). | |
| ² Вне указанного интервала от 18 до 28 °C применять коэффициент 0,02 + 1/°C | |
| Физические характеристики | |
| ЖК-дисплей | Цифровое отсчетное устройство: 3300 отсчетов |
| Частота обновления дисплея | 4 раза в секунду |
| Максимальный диаметр проводника | 61 мм |
| Габаритные размеры | 257 × 116 × 46 мм |
| Масса | 600 г |
| Батарея | 2 шт. типа AA, МЭК — LR6, NEDA — 15А, щелочная |
| Ресурс батареи | Без использования задней подсветки и фонарика — более 150 часов |
| Автоматическое выключение | После 15 минут бездействия прибор выключается автоматически |
| Техника безопасности и условия эксплуатации | |
| Общая безопасность | Степень загрязнения 2 по ГОСТ 12.2.091-2012 (IEC 61010-1:2001) |
| Безопасность измерений | Категория III (600 В)/категория IV (300 В) по ГОСТ IEC 61010-2-032-2011 |
| Диапазон рабочих температур | от –10 до 50 °C |
| Температура хранения | от –40 до 60 °C |
| Рабочие значения влажности | Без конденсации (<10 °C) |
| Относительная влажность до 90 % (от 10 до 30 °C) | |
| Относительная влажность до 75 % (от 30 до 40 °C) | |
| Относительная влажность до 45 % (от 40 до 50 °C) | |
| Степень защиты | IP30 (со сведенными губками) по ГОСТ IEC 60079-14-2011 |
| Рабочая высота | 2000 м |
| Высота хранения | 12 000 м |
| Категория работы датчика тока | Класс 1, ≤100 А/м по ГОСТ IEC 61557-13-2014 |
| Электромагнитная совместимость (ЭМС). Международные нормы | |
| ГОСТ Р МЭК 61326-1-2014 | Промышленная электромагнитная обстановка |
| CISPR 11 | Группа 1, класс B |
| Группа 1 | Величина создаваемого прибором радиочастотного излучения и/или возникающего при передаче энергии для работы прибора является существенной. |
| Класс B | Прибор предназначен для работы с бытовой техникой, напрямую подключаемой к низковольтной сети переменного тока, в жилых зданиях. Уровень возникающего при подключении прибора к испытуемому объекту излучения может превышать значения, указанные в стандарте CISPR 11. |
| Корея (Комиссия по связи Кореи — KCC): тип оборудования (производство радиотехнических устройств и оборудования связи) | |
| Класс А | Поставщики и пользователи могут быть уверены в том, что изделие соответствует требованиям к промышленному оборудованию в части ЭМС. Устройство предназначено для использования в производственных условиях (не в жилых помещениях). |
| США (Федеральная комиссия по связи — FCC): 47 CFR, часть 15, пункт B. В соответствии с разделом 15.103 изделие не подлежит лицензированию. | |
Комплект поставки Fluke 369 FC:
- Токоизмерительные клещи Fluke 369 FC
- Мягкий футляр
- Руководство по технике безопасности
- 2 батарейки AA
