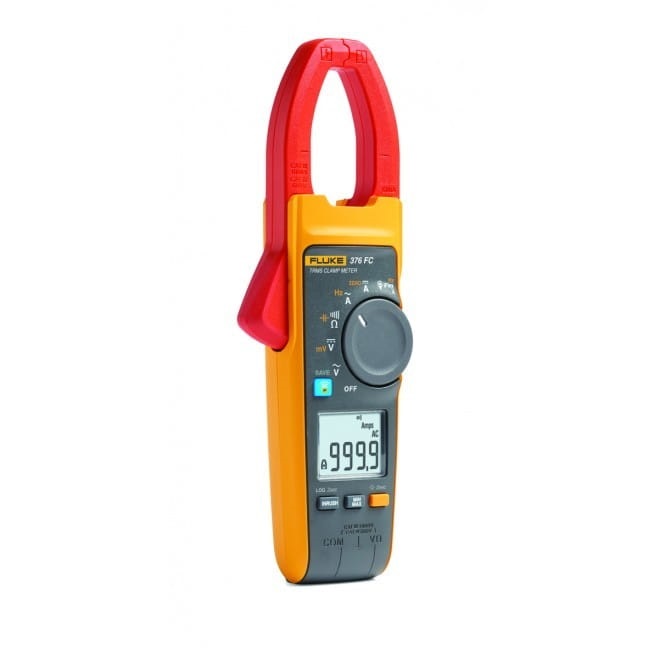

Токоизмерительные клещи Fluke 376 FC обладают широким спектром функциональных возможностей — кроме измерения силы тока до 999,9 А, обладают также функцией прозвонки электрической цепи, измерения напряжения, в том числе, в мВ, пускового тока, сопротивления, емкости и частоты. Данная модель отличается от близких по функционалу устройств серий 374 и 375 тем, что гибкий датчик iFlex поставляется в комплекте. Данный аксессуар позволяет увеличить рабочий диапазон прибора до 2500 А, а также измерять среднеквадратические значения и исследовать труднодоступные проводники большого диаметра до 7,5 см. Взаимодействие с ПО Fluke Connect позволяет экспортировать результаты измерений с Fluke 376 FC на мобильное устройство или планшетный ПК.
Обширный спектр функций позволяет применять токоизмерительные клещи для решения различных электроизмерительных задач. Функция измерения среднеквадратических значений позволяет отображать значения до 1000 А в режиме переменного тока и до 1000 В в при измерении и постоянного, и переменного.
Для анализа таких параметров как, напряжение и сопротивление, а также для прозвонки электроцепи в комплекте с токовыми клещами Fluke 376 FC поставляются измерительные щупы. С помощью клещей вы сможете измерять параметры пускового тока, например, в электромоторах, благодаря функции “inrush”.
Результаты исследования, а также актуальный режим работы отображаются на ЖК-дисплее с подсветкой для работы в условиях слабой освещенности. Основные функциональные кнопки переключения параметров, обнуления значения и фиксации результатов на экране расположены таким образом, чтобы снимать показания прибором было удобно одной рукой.
Fluke 376 FC | |
---|---|
Измерение напряжения постоянного тока | |
Предел измерений | 600 В |
1000 В | |
0,5 В | |
Разрешение | 0,1 В |
1 В | |
0,0001 В | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 U + 0,5) В |
±(0,01 U + 0,5) В | |
±(0,01 U + 0,0005) В | |
U – измеренное значение напряжения, | |
Измерение напряжения переменного тока | |
Предел измерений | 600 В |
1000 В | |
Частота измеряемого напряжения | от 20 до 500 Гц |
Разрешение | 0,1 В |
1 В | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,015 U + 0,5) В |
±(0,015 U + 5) В | |
U – измеренное значение напряжения | |
Измерение силы переменного тока в режиме использования внутреннего индукционного датчика клещей | |
Предел измерений | 999,9 А |
Частота измеряемой силы тока | от 10 Гц до 100 Гц включ. |
Св. 100 Гц до 500 Гц | |
Разрешение | 0,1 А |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,02 I + 0,5) А |
±(0,025 I + 0,5) А | |
I – измеренное значение силы тока | |
Измерение силы переменного тока в режиме использования гибкого токового пробника iFlex (пояса Роговского) | |
Предел измерений | 999,9 А |
2500 А | |
Частота измеряемого напряжения | от 5 до 500 Гц |
Разрешение | 0,1 А |
1 А | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,03 I + 0,5) А |
±(0,03 I + 5) А | |
I – измеренное значение силы тока | |
Пределы допускаемой основной погрешности указаны для проводника с измеряемым током, расположенным в центре петли, образуемой токовым пробником (поясом Роговского). При другом положении проводника с током возникает дополнительная погрешность в диапазоне от 0,5 до 2 %. | |
Измерение силы постоянного тока | |
Предел измерений | 999,9 А |
Разрешение | 0,1 А |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,02 I + 0,5) А |
I – измеренное значение силы тока | |
Измерение электрического сопротивления | |
Предел измерений | 0,6 кОм |
6 кОм | |
60 кОм | |
Разрешение | 0,1 Ом |
1 Ом | |
10 Ом | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 R + 0,5) Ом |
±(0,01 R + 5) Ом | |
±(0,01 R + 50) Ом | |
R – измеренное значение электрического сопротивления | |
Измерение частоты переменного тока в диапазоне от 5 до 500 Гц | |
Способ измерения | При помощи клещей |
При помощи гибкого токового пробника | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,005 F + 0,5 Гц) |
Минимальное значение измерительного тока | 5 А при частоте от 10 до 100 Гц, 10 А при всех других рабочих частотах |
20 А при частоте от 20 до 100 Гц, 25 А при всех других рабочих частотах | |
F – измеренное значение частоты | |
Измерение электрической ёмкости | |
Предел измерений | 100 мкФ |
1000 мкФ | |
Разрешение | 0,1 мкФ |
1 мкФ | |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 С + 0,4) мкФ |
±(0,01 С + 4) мкФ | |
С – измеренное значение электрической емкости | |
Основные технические характеристики | |
Диапазон рабочих температур | от — 20 до + 50 °С |
Температура хранения | от — 30 до + 60 °С, без батарей |
В пределах рабочего диапазона для температур менее +18 °С и более +28 °С температурный коэффициент составляет: 0,1 х (указанная погрешность)/°С | |
Относительная влажность (не более) | Без конденсации при температуре от — 10 °С до + 10 °С |
90 % при температуре от 10 °С до 30 °С | |
75 % при температуре от 30 °С до 40 °С | |
45 % при температуре от 40 °С до 50 °С | |
Габаритные размеры (длина х ширина х высота) | 249 мм х 85 мм х 45 мм |
Масса (не более) | 410 г |
