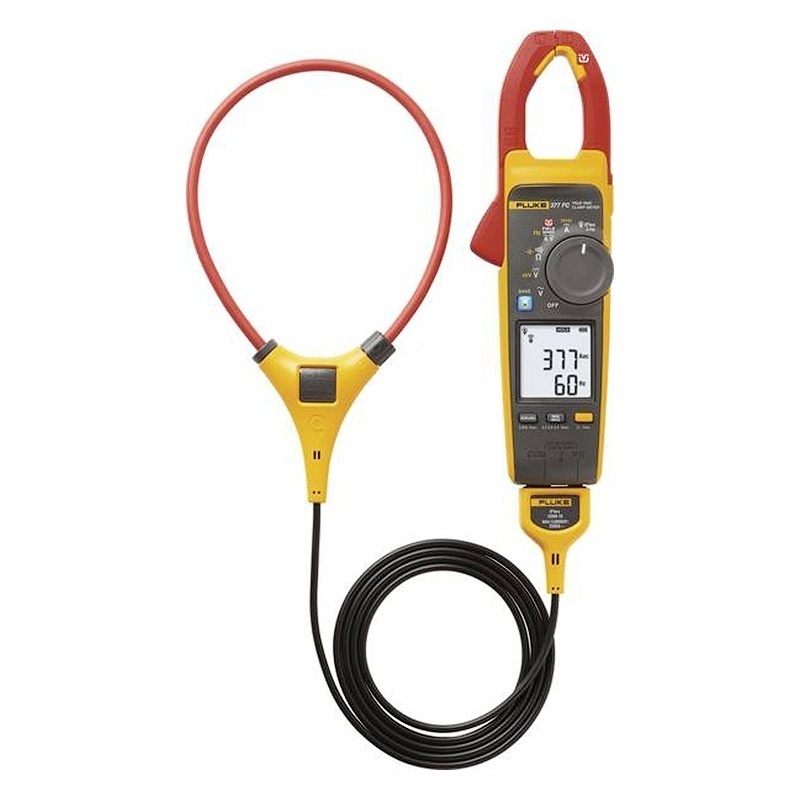

Токоизмерительные клещи Fluke 378 FC/E
Токовые клещи Fluke 378 FC/E - профессиональный прибор для специалистов электротехников, главное преимущество которого - одновременные бесконтактные измерения тока и напряжения по технологии...
Загрузка...
по запросу
по запросу
Токовые клещи Fluke 378 FC/E — профессиональный прибор для специалистов электротехников, главное преимущество которого — одновременные бесконтактные измерения тока и напряжения по технологии FieldSense. Эта модель делает процесс тестирования более быстрым, безопасным и экономически-эффективным, т.к. для замеров не требуется приостанавливать работу оборудования или обесточивать линии.
Ключевое преимущество модели 378 — оповещения о проблемах с качеством электроэнергии, которые помогают установить в чем кроется проблема — в оборудовании или в питании. Fluke 378/E автоматически проверяют общие гармонические искажения тока, напряжения и коэффициент мощности. При обнаружении аномалий устройство отобразит оповещение, порог срабатывания которого можно настроить для лучшего соответствия текущей задаче.
Преимущества Fluke Connect
Индекс FC в названии токовых клещей говорит о том, что эту модель можно подключить к смартфону для:
- дистанционной фиксации результатов замеров и контроля рабочего процесса;
- определения трендов и анализа динамики показаний по графикам;
- долгосрочных наблюдений для поиска редких неисправностей и сбора диагностической информации;
- проведения тестов на безопасном расстоянии от оборудования;
- составления отчетов в полевых условиях и отправки данных коллегам и/или клиентам.
Особенности
Для того, чтобы получить значения тока и напряжения с Fluke 378 FC/E достаточно подключить клещи к любой точке заземления и поместить проводник в захват прибора. Устройство также помогает провести полный комплекс измерений в трехфазных сетях с автоматической фазировкой и определением направления вращения фаз.
Комплектация
- Гибкий токоизмерительный датчик iFlex, который позволяет регистрировать значения силы тока до 2500А на проводниках большого диаметра и обеспечивает удобство настройки тестовой схемы в стесненном окружении.
- Универсальный магнитный держатель для подвешивания на любых металлических поверхностях — трубах, распределительных щитах, оборудовании.
- Полутораметровые усиленные тестовые провода TL224.
- Измерительные щупы TP175 с изменяемой для соответствия различным категориям электробезопасности длиной наконечника.
- Зажим для подключения к заземлению AC285.
- Футляр для удобной переноски комплекта.
Технические характеристики Fluke 378 FC/E:
| Fluke 378 FC/E | |
|---|---|
| Основные | |
| Максимальное напряжение на контуре заземления | 1000 В |
| Тип элементов питания | 2 AA IEC LR6 щелочная |
| Время работы от батареи | 200 часов |
| Дисплей | 2 строки |
| Автоматическое выключение | через 20 минут |
| Переменный ток | |
| Диапазон | 999.9 A |
| Разрешение | 0.1 A |
| Точность | 2% ± 5 (от 10 Гц до 100 Гц) 2,5% ± 5 (от 100 Гц до 500 Гц) |
| Крест-фактор (50/60 Гц) | (50/60 Гц) 3 при 500 A 2,5 при 600 А 1,42 при 1000 А Добавьте 2% для C.F. > 2 |
| Переменный ток (гибкий токовый пробник) | |
| Диапазон | 2500 A |
| Разрешение | 1 A (≤2500 A) 0.1 A (≤999.9 A) |
| Точность | 3% ± 5 (от 5 Гц до 500 Гц) |
| Крест-фактор (50/60 Гц) | 3 при 1100 A 2,5 при 1400 А 1,42 при 2500 А Добавьте 2% для C.F. > 2 |
| Расстояние | i2500-10 Flex | i2500-18 | Flex Error |
|---|---|---|---|
| A | 0,5 дюйма (12,7 мм) | 1,4 дюйма (35,6 мм) | ± 0,5% |
| B | 0,8 дюйма (20,3 мм) | 2,0 дюйма (50,8 мм) | ± 1,0% |
| C | 1,4 дюйма (35,6 мм | 2,5 дюйма (63,5 мм) | ± 2,0% |
| Неопределенность измерения предполагает централизованный первичный провод в оптимальном положении, без внешнего электрического или магнитного поля и в пределах рабочего диапазона температур. | |
|---|---|
| Постоянный ток | |
| Диапазон | 999,9 А |
| Разрешение | 0,1 А |
| Точность | 2% ± 5 1 |
| При использовании функции ZERO для компенсации смещении | |
| Напряжение переменного тока: Field Sense | |
| Диапазон | 1000 В |
| Разрешение | 1 В (≤1000 В) |
| Точность | ≤4 / 0 AWG 3% ± 5 цифр (от 45 Гц до 66 Гц) ≥4 / 0 AWG 5% ± 5 цифр (от 45 Гц до 66 Гц) |
| Напряжение переменного тока: тестовые провода | |
| Диапазон | 600,0 В 1000 В |
| Разрешение | 0,1 В (≤600,0 В) 1 В (≤1000 В) |
| Точность | 1% ± 5 (от 20 Гц до 500 Гц) |
| Напряжение постоянного тока | |
| Диапазон | 600,0 В 1000 В |
| Разрешение | 0,1 В (≤600,0 В) 1 В (≤1000 В) |
| Точность | 1% ± 5 |
| Напряжение постоянного тока мВ | |
| Диапазон | 500,0 мВ |
| Разрешение | 0,1 мВ |
| Точность | 1% ± 5 |
| Частота | |
| Диапазон | от 5,0 Гц до 500,0 Гц |
| Разрешение | 0,1 Гц |
| Точность | 0,5% ± 5 разрядов |
| Уровень срабатывания | от 5 Гц до 10 Гц, ≥10 A от 10 Гц до 100 Гц, ≥ 5 А от 100 Гц до 500 Гц, ≥ 10 А |
| Частота: гибкий токовый пробник | |
| Диапазон | от 5,0 Гц до 500,0 Гц |
| Разрешение | 0,1 Гц |
| 0,5% ± 5 разрядов | |
| Уровень срабатывания | от 5 Гц до 20 Гц, ≥25 A от 20 Гц до 100 Гц, ≥20 А от 100 Гц до 500 Гц, ≥25 А |
| Сопротивление | |
| Диапазон | 60,00 кОм 6000 Ом 600,0 Ом |
| Разрешение | 0,1 Ом (≤600,0 Ом) 1 Ом (≤6000 Ом) 10 Ом (≤60,00 кОм) |
| Точность | 1% ± 5 цифр |
| Емкость | |
| Диапазон | 1000 мкФ |
| Разрешение | 0,1 мкФ (≤100,0 мкФ) 1 мкФ (≤1000 мкФ) |
| Точность | 1% ± 4 |
| Эксплуатационные характеристики | |
| Диапазон рабочих температур | от -10°C до 50°C |
| Диапазон температуры хранения | от -40°C до 60°C |
| Рабочий диапазон влажности | без конденсации (<10°C) ≤90% относительной влажности (от 10°C до 30°C) ≤75% относительной влажности (от 30°C до 40°C) ≤45% относительной влажности (от 40°C до 50°C) |
| Температурные коэффициенты | добавьте 0,1 x заданную точность на каждый градус C> 28°C или <18°C |
| Водонепроницаемость | IEC 60529: IP30 |
| Высота над уровнем моря для работы | 2000 м |
| Высота над уровнем моря для хранения | 12000 м |
| Электромагнитная совместимость (ЭМС) | IEC 61326-1 IEC 61326-2-2, CISPR 11: группа 1, класс B |
| Безопасность | |
| Общие требования | IEC 61010-1: степень загрязнения 2 |
| Измерение | IEC 61010-2-032: CAT III 1000 В / CAT IV 600 В IEC 61010-2-033: CAT III 1000 В / CAT IV 600 В |
| Токовые клещи для измерения тока утечки | IEC 61557-13: класс 2, ≤30 А / м |
| Безопасность | |
| Сертификация радиочастот | FCC ID: T68-FBLE IC: 6627A-FBLE |
| Диапазон частот | от 2405 МГц до 2480 МГц |
| Выходная мощность | <100 мВт |
| Физические характеристики | |
| Ширина раскрытия | 34 мм |
| Гибкий токовый пробник, диаметр | 7,5 мм |
| Длина кабеля гибкого токового пробника (от головки до разъема для электроники) | 1,8 м |
| Длина пояса Роговского | 450 мм |
| Размер (Д x Ш x В) | 274 x 86 x 47 мм |
| Вес (с батареями) | 463 г |
Комплект поставки Fluke 378 FC/E:
- Токовые клещи Fluke 378 FC/E
- Провода для тестирования TL224
- Тестовые щупы TP175 TwistGuard ™
- Зажим заземления AC285, черный (только 1)
- Гибкие токовые пробники i2500-18 iFlex®, 18 дюймов (48 см)
- Держатель магнитного измерителя TPAK ToolPak ™
- Премиум футляр для переноски
- Краткое руководство
