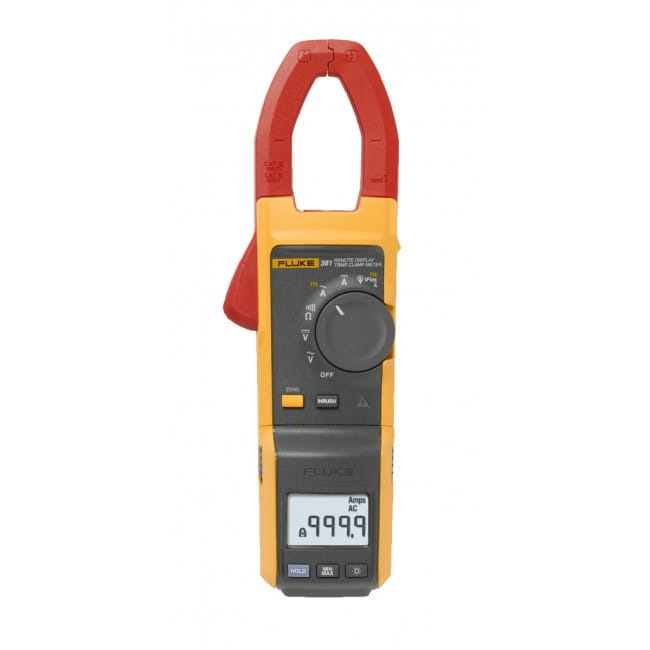

Токоизмерительные клещи Fluke 381
Загрузка...
Токовые клещи Fluke 381 со съемным дисплеем – токовые клещи со съемным дисплеем, которые обеспечивают потрясающую гибкость измерений и удобство выполнения работ. С этими токовыми клещами один специалист-электрик сможет справиться с задачей, для решения которой раньше требовалось два человека. Только представьте: вы можете закрепить токоизмерительные клещи клещи Fluke 381 на исследуемом проводнике, снять дисплей, и спокойно перейти в другое место. Вы можете переключать органы управления, выключать или возобновлять подачу энергии, устанавливать защитное оборудование — и всё это время наблюдать текущие изменения электрических характеристик на экране в режиме реального времени.
Токовые Fluke 381 поставляются вместе с гибким токоизмерительным датчик iFlex, позволяющим повысить рабочий диапазон до 2500 A переменного тока. Кроме того, этот гибкий датчик упрощает доступ к проводам нестандартного размера и позволяет эффективно работать в труднодоступных местах. В устройстве используется технология беспроводной связи 802.15.4, которая потребляет немного энергии и позволяет вам относить съемный дисплей на расстояние до 10 метров от источника. При помощи экрана вы также можете управлять некоторыми функциями Fluke 381, такими как отображение минимума и максимума, среднее значение, подсветка и пауза. Дисплей оснащен магнитным креплением, что позволит зафиксировать его в любом удобном для вас месте.
Прибор оснащен встроенным индикатором опасного напряжения, который сигнализирует об обнаружении напряжения больше 30 В или нахождении перегрузки по напряжению. Функция автоматического отключения выключит токоизмерительные клещи Fluke 381, если в течение 20 минут не было произведено ни одного нажатия. Функция подсветки дисплея позволит вам работать в условиях недостаточного освещения.
Технические характеристики токоизмерительных клещей Fluke 381:
| Fluke 381 | |
|---|---|
| Измерение переменного тока при помощи клещей | |
| Диапазон | 999 А |
| Разрешение | 0,1 А |
| Погрешность | 2% ± 5 цифр (10-100 Гц) 5% ± 5 цифр (100-500 Гц) |
| Коэффициент формы | 3 при 500 A 2,5 при 600 A 1,42 при 1000 A добавьте 2% для коэффициента формы > 2 |
| Измерение переменного тока при помощи гибкого токового пробника | |
| Диапазон | 999 А / 2500 А (45–500 Гц) |
| Разрешение | 0,1 А / 1 А |
| Погрешность | 3 % ± 5 ед. мл. разр. |
| Коэффициент формы | 3,0 при 1100 A 2,5 при 1400 A 1,42 при 2500 А Добавьте 2% для коэффициента формы > 2 |
| Постоянный ток | |
| Диапазон | 999,9 А |
| Разрешение | 0,1 А |
| Погрешность | 2 % ± 5 ед. мл. разр. |
| Напряжение переменного тока | |
| Диапазон | 600 В / 1000 В |
| Разрешение | 0,1 В / 1 В |
| Погрешность | 1,5% + 5 цифр (20-500 Гц) |
| Напряжение постоянного тока | |
| Диапазон | 600 В / 1000 В |
| Разрешение | 0,1 В / 1 В |
| Погрешность | 1 % ± 5 ед. мл. разр. |
| Измерение частоты при помощи клещей | |
| Диапазон | 5-500 Гц |
| Разрешение | 0,1 Гц |
| Погрешность | 0,5 % ± 5 ед. мл. разр. |
| Запуск развертки, уровень | 5–10 Гц, ≥ 10 А 10–100 Гц, ≥ 5 А 100–500 Гц, ≥ 10 А |
| Измерение частоты при помощи гибкого токового пробника | |
| Диапазон | 5 — 500 Гц |
| Разрешение | 0,1 Гц |
| Погрешность | 0,5 % ± 5 ед. мл. разр. |
| Запуск развертки, уровень | 5–20 Гц, ≥ 25 А 20–100 Гц, ≥ 20 А 100–500 Гц, ≥ 25 А |
| Измерение частоты при помощи гибкого токоизмерительного датчика | |
| Диапазон | 5 — 500 Гц |
| Разрешение | 0,1 Гц |
| Погрешность | 0,5% ± 5 цифр |
| Уровень запуска | 5–20 Гц, ≥25 A 20–100 Гц, ≥ 20 A 100 – 500 Гц, ≥25 А |
| Сопротивление | |
| Диапазон | 600 Ом / 6 кОм / 60 кОм |
| Разрешение | 0,1 Ом / 1 Ом / 10 Ом |
| Погрешность | 1 % ± 5 ед. мл. разр. |
| Характеристики условий эксплуатации | |
| Рабочая температура | от -10°C до +50°C |
| Температура хранения | от -40°C до +60°C |
| Рабочая влажность | Без конденсации (< 10 °C) ≤ 90 % отн. влажности (от 10 °C до 30 °C) ≤ 75 % отн. влажности (от 30 °C до 40 °C) ≤ 45 % отн. влажности (от 40 °C до 50 °C) |
| Рабочая высота над уровнем моря | 2000 м |
| Высота над уровнем моря при хранении | 12 000 м |
| EMI, RFI, EMC, RF | EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006 ETSI EN 300 489 V1.8.1:2008 FCC Часть 15, Подраздел C, Разделы 15.207, 15.209, 15.249 FCCID: T68-F381 RSS-210 IC: 6627A-F381 |
| Температурные коэффициенты | добавьте 0,1x нормированная погрешность для каждого градуса C выше 28°C или ниже 18°C |
| Частота радиосвязи | 2,4 ГГц, диапазон ISM, расстояние 10 м |
| Соответствие стандартам безопасности | ANSI/ISA S82.02.01:2004 CAN/CSA-C22.2 № 61010-1-04 IEC/EN 61010-1:2001 до 1000 В CAT III, 600 В CAT IV |
| Изоляционный промежуток двойной изоляции | cогласно IEC 61010-2-032 |
| Утечка по поверхности двойной изоляции | cогласно IEC 61010-1 |
| Технические характеристики | |
| Ширина открытия щечек | 34 мм |
| Диаметр гибкого токового пробника | 7,5 мм |
| Длина кабеля гибкого токового пробника | 1,8 м |
| Размеры | 277 x 88 x 43 мм |
| Вес | 350 г |
Комплектация клещей Fluke 381:
- Гибкий токоизмерительный датчик iFlex длиной 18 дюйма – 1 шт.;
- Ламинированная инструкция – 1 шт.;
- Мягкий футляр для переноски – 1 шт.;
- Набор измерительных проводов TL75 – 1 шт.;
- Токоизмерительные клещи Fluke 381 – 1 шт.;
- Указания по технике безопасности – 1 шт.;
- Щелочные батареи AAA – 5 шт.
