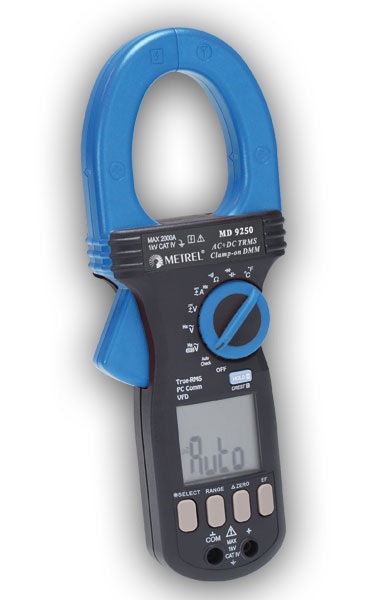

Токоизмерительные клещи MD 9250
Загрузка...
MD 9250 – это высококачественные токоизмерительные клещи, специально разработанные для работы одной рукой. Клещи MD 9250 предназначены для измерений на проводниках сечением до 55 мм.
К особенностям прибора относятся высокая точность, быстрый сбор и передача данных, бесконтактное обнаружение напряжения и функция автопроверки.
Функции:
- Измерение напряжения постоянного и переменного тока;
- Измерение постоянного и переменного тока (до 2000 А);
- Измерение емкости;
- Измерение сопротивления;
- Проверка диодов;
- Измерение частоты;
- Обнаружение электрического поля;
- Проверка цепи на обрыв (звуковая сигнализация);
- Измерение температуры.
Токоизмерительные клещи MD 9250 характеристики:
Постоянное напряжение:
| Диапазон | Погрешность |
| 6,000 В, 60,00 В 600,0 В и 1000 В |
±(0,5% + 5 разрядов) |
AutoCheckTM_ DCV:
| Диапазон | Погрешность |
| 6,000 В, 60,00 В 600,0 В и 1000 В |
±(1,3% + 5 разрядов) |
Переменное напряжение:
| Диапазон | Погрешность |
| 50…400 Гц | |
| 6,000 В, 60,00 В 600,0 В и 1000 В |
±(1,2% + 5 разрядов) |
Переменное + постоянное напряжение:
| Диапазон | Погрешность |
| Пост. ток, 50…400 Гц | |
| 6,000 В, 60,00 В 600,0 В и 1000 В |
±(1,4% + 7 разрядов) |
Режим AutoCheck_ACV:
| Диапазон | Погрешность |
| 50…60 Гц | |
| 6,000 В, 60,00 В 600,0 В и 1000 В |
±(1,5% + 5 разрядов) |
Режим VFD_ACV (с фильтром нижних частот):
| Диапазон | Погрешность |
| 10…20 Гц | |
| 6,000 В, 60,00 В 600,0 В и 1000 В |
±(4% + 80 разрядов) |
| 20…200 Гц | |
| 6,000 В, 60,00 В 600,0 В и 1000 В |
±(2% + 60 разрядов) |
| 200…400 Гц | |
| 6,000 В, 60,00 В 600,0 В и 1000 В |
±(7% + 80 разрядов) |
Режим Ohm и AutoCheckTM_Ohm:
| Диапазон | Погрешность |
| 600,0 Ом, 6,000 кОм, 60,00 кОм | ±(0,5% + 5 разрядов) |
| 600,0 кОм | ±(0,8% + 5 разрядов) |
| 6,000 МОм | ±(1,2% + 5 разрядов) |
| 40,00 МОм | ±(2,3% + 5 разрядов) |
Электрическая емкость:
| Диапазон | Погрешность |
| 60,00 нФ, 600,0 нФ, 6,000 мкФ | ±(2,0% + 5 разрядов) |
| 60,00 мкФ,600,0 мкФ | ±(3,5% + 5 разрядов) 2) |
| 2000 мкФ | ±(4,0 % + 5 разрядов) 2) |
Проверка диодов:
| Диапазон | Погрешность |
| 1,000 В | ±(1,0 % + 3 разряда) |
Постоянный ток (токоизмерительные клещи):
| Диапазон | Погрешность |
| 200,0 А | ±(2,0% + 5 разрядов) |
| 0…500 А | ±(2,0% + 5 разрядов) |
| 500…2000 А | ±(3,0% + 5 разрядов) |
Переменный ток (токоизмерительные клещи):
| Диапазон | Погрешность |
| 50…60 Гц | |
| 200,0 А | ±(2,0% + 5 разрядов) |
| 0…500 А | ±(2,5% + 5 разрядов) |
| 500…2000 А | ±(3,0% + 5 разрядов) |
| 40…50 Гц и 60…400 Гц | |
| 200,0 А | ±(2,0% + 5 разрядов) |
| 0…500 А | ±(3 % + 5 разрядов) |
| 500…1000 А | ±(3,5% + 5 разрядов) |
| 1000…2000 А | индикативная |
Постоянный и переменный ток (токоизмерительные клещи):
| Диапазон | Погрешность |
| Пост. ток, 50…60 Гц | |
| 200,0 А, 2000 А | ±(3,0% + 8 разрядов) |
| 40…50 Гц и 60…400 Гц | |
| 200,0 А | ±(3,5% + 8 разрядов) |
| 0…1000 А | ±(3,5% + 8 разрядов) |
| 1000…2000 А | индикативная |
Температура:
| Диапазон | Погрешность |
| -50…1000 °С | ±(0,3% + 4 разряда) |
| -58…1832 °F | ±(0,3% + 6 разрядов) |
Частота (Гц):
| Диапазон | Чувствительность (среднеквадратичное значение синусоидального сигнала) | Диапазон |
| 6 В | 2 В | 40…1999 Гц |
| 60 В | 20 В | 40…1999 Гц |
| 600 В | 100 В | 40…1999 Гц |
| 1000 В | 600 В | 40…1999 Гц |
| 200 А | 10 А | 20…400 Гц |
| 2000 А | 40 А | 20…400 Гц |
| VFD 6 В | 1…2 В | 10…400 Гц |
| VFD 60 В | 6…20 В | 10…400 Гц |
| VFD 600 В | 60…200 В | 10…400 Гц |
Бесконтактное обнаружение электрического поля:
| Типовое напряжение | Гистограммная индикация |
| 20 В (допуск: 10…36 В) | — |
| 55 В (допуск: 23…85 В) | — — — |

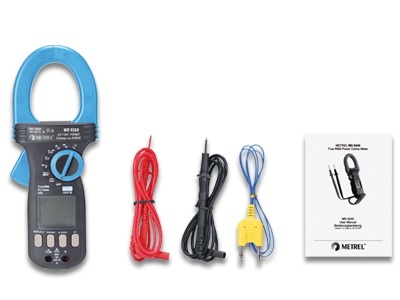

Токоизмерительные клещи MD 9250 комплект поставки:
- токоизмерительные клещи MD 9250,
- испытательный проводник с датчиком, 2 шт.,
- термоэлектрический зонд типа К,
- сумка,
- батарея 1,5 В, тип ААА, 2 шт.,
- инструкция по эксплуатации.
