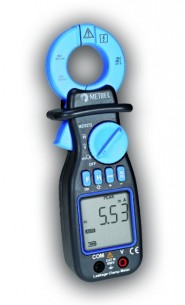

Токовые клещи MD 9272 — это уникальные токоизмерительные клещи для измерения тока утечки на землю. Они могут не только точно измерять истинное среднеквадратичное значение (TRMS) переменного тока утечки в системе, но также обнаруживать потери и предлагать возможные причины этих потерь.
С помощью токоизмерительных клещей MD 9272 можно провести измерения переменного и постоянного напряжения, частоты, мощности, гармоник, коэффициента мощности (PF), суммарного коэффициента гармонических искажений (THD) и коэффициента амплитуды.
Функции:
Токоизмерительные клещи MD 9272 характеристики:
Параметр
|
Диапазон
|
Погрешность
|
Переменный ток
|
40,00 мА, 400,0 мА, 4000 мА
40,00 A
100,0 A
|
± (0,8% от измеренного значения + 3 е.м.р.)
± (1,0 % от измеренного значения + 3 е.м.р.)
± (1,2 % от измеренного значения + 3 е.м.р.)
|
Напряжение переменного / постоянного тока
|
40,0 В
400,0, 600,0 В
|
± (0,5 % от измеренного значения + 4 е.м.р.)
|
± (0,5 % от измеренного значения + 2 е.м.р.)
|
||
Коэффициент гармонических искажений
|
0 … 99.9 %
100 … 999 % |
± (2,0% от измеренного значения + 3 е.м.р.)
± (2,0% от измеренного значения + 3 е.м.р.) |
Частота
|
45,0 — 500,0 Гц
|
± (0,5% + 1 е.м.р.)
|
Коэффициент амплитуды
|
1,00 … 2,99
3,00 … 9,99 |
± (2,0% от измеренного значения + 2 е.м.р.)
± (3,0 % от измеренного значения + 5 е.м.р.) |
Пиковое значение
|
40,00 … 100,0 А
40,00 В … 600,0 В |
± (3,0 % от измеренного значения + 3 е.м.р.)
± (3,0 % от измеренного значения + 3 е.м.р.) |
Коэффициент мощности
|
0,00 … 1,00
|
± (1% от измеренного значения + 1 е.м.р.)
|
Сдвиг фаз
|
-180,0° … +180,0°
|
± (1% от измеренного значения + 4 е.м.р.)
|
Мощность (Вт, ВАР, ВА)
|
0,000 … 9999
|
± (1% от измеренного значения + 30 е.м.р.)
|
Мощность (кВт, кВАР, кВА)
|
10,00 … 99,99
|
± (2% от измеренного значения + 30 е.м.р.)
|
Токоизмерительные клещи MD 9272 комплект поставки:
