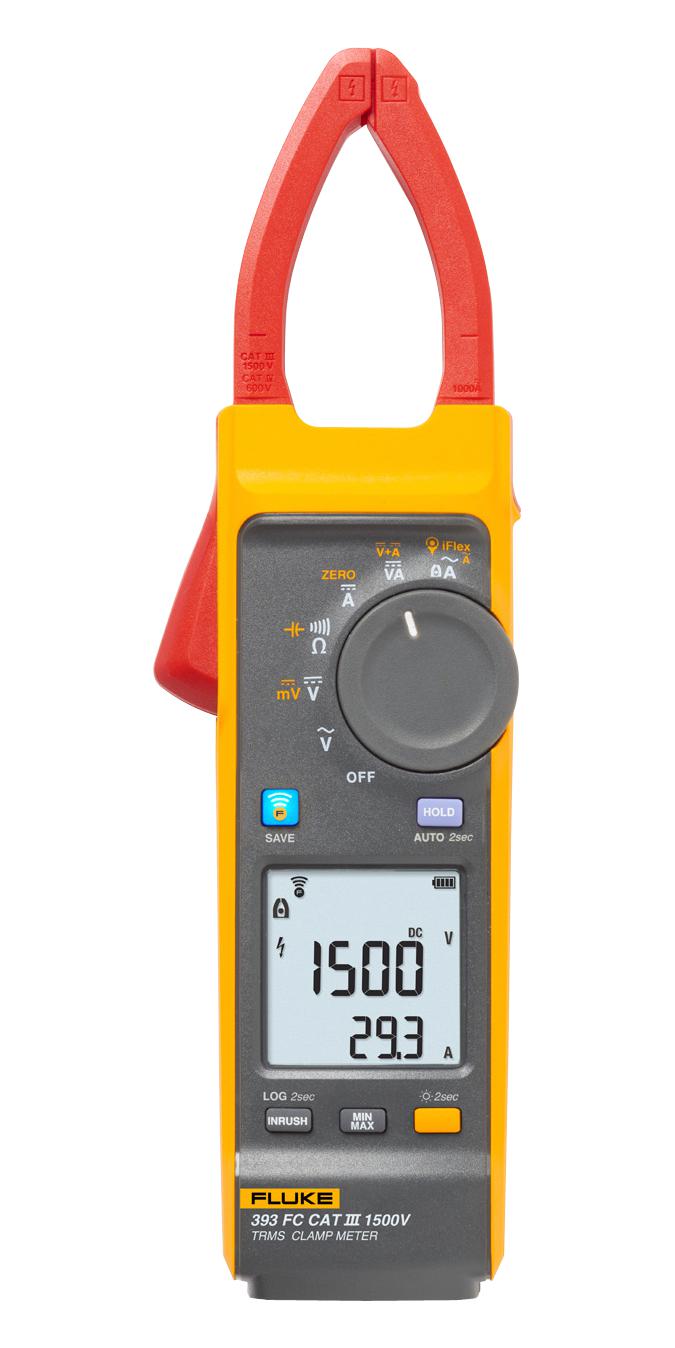

Токовые клещи Fluke 393 FC/E
Токовые клещи Fluke 393 FC/E - профессиональное решение для специалистов электротехников, которые занимаются диагностикой и техобслуживанием электрифицированных железнодорожных линий, дата-центров,...
Загрузка...
по запросу
по запросу
Токовые клещи Fluke 393 FC/E — профессиональное решение для специалистов электротехников, которые занимаются диагностикой и техобслуживанием электрифицированных железнодорожных линий, дата-центров, солнечный и ветряных электростанций.
Эта модель токовых клещей Fluke — первый в мире прибор, в котором технология измерений TRMS, благодаря которой форма сигнала не влияет на точность результатов, сочетается с требованиями электробезопасности CAT III 1500V.
Богатая комплектация
В набор входят тестовые провода с защитными наконечниками, которые подходят для измерений напряжения до 1500 В постоянного тока. а также гибкий токоизмерительный датчик для удобных проверок уровня тока до 2500 А в ограниченном пространстве. Комплект Fluke 393 FC/E также дополнен аксессуарами — магнитным креплением TPAK и футляром для переноски всех элементов набора.
Ключевые преимущества
- Тонкий захват клещей для быстрого и безопасного доступа к проводникам в стесненных условиях — в кабельных коробках, распределительных щитах и т.д. Максимальная ширина открытия клещей — 34 мм.
- Замеры переменного/постоянного тока до 999 А.
- Звуковая сигнализация полярности предотвращает ошибки подключения.
- Дополнительное визуальное оповещение при тестировании непрерывности цепи для работы в темном и/или шумном окружении.
- Определение мощности постоянного тока в кВт.
- Защита корпуса от пыли и дождя по классу IP54. Эксплуатация при температурах от -10°C до 50°C.
Fluke 393 FC/E c Fluke Connect
Индекс FC в названии модели говорит о том, что эту модель можно подключить к смартфону в беспроводном режиме. Фирменное приложение позволяет дистанционно просматривать результаты замеров и контролировать процесс тестирования, что повышает безопасность специалиста.
Более того, благодаря мобильному решению можно в полевых условиях просматривать данные в графическом представлении, анализировать динамику показаний, составлять отчеты и сразу отправлять их коллегам или клиентам.
Технические характеристики Fluke 393 FC/E:
| Fluke 393 FC/E | |
|---|---|
| Основные | |
| Максимальное напряжение на контуре заземления | AC 1000 В DC 1500 В |
| Тип элементов питания | 2 AA IEC LR6 щелочная |
| Дисплей | 2 строки |
| Автоматическое выключение | через 20 минут |
| Точность | |
| Точность указана в течение 1 года после калибровки при рабочих температурах от 18°C до 28°C и относительной влажности от 0% до 75%. Характеристики точности имеют вид: ± ([% от показаний] + [количество наименее значащих цифр]) | |
| Температурные коэффициенты | добавьте 0,1 x заданную точность для каждого ° C> 28°C или <18°C |
| Переменный ток (клещи) | |
| Диапазон | 999.9 A |
| Разрешение | 0.1 A |
| Точность | 2% ± 5 (от 10 Гц до 100 Гц) 2,5% ± 5 (от 100 Гц до 500 Гц) |
| Крест-фактор (50/60 Гц) | 2,5 при 600 А 3 при 500 A 1,42 при 1000 А добавьте 2% для C.F. > 2 |
| Переменный ток (гибкий токовый пробник) | |
| Диапазон | 999.9 A 2500 A |
| Разрешение | 0.1 A (≤999.9 A) |
| Точность | 3% ± 5 (от 10 Гц до 500 Гц) |
| Крест-фактор (50/60 Гц) | 2,5 при 1400 А 3 при 1100 A 1,42 при 2500 А добавьте 2% для C.F. > 2 |
| Расстояние | i2500-10 Flex | i2500-18 | Flex Error |
|---|---|---|---|
| A | 0,5 дюйма (12,7 мм) | 1,4 дюйма (35,6 мм) | ±0,5% |
| B | 0,8 дюйма (20,3 мм) | 2,0 дюйма (50,8 мм) | ±1,0% |
| C | 1,4 дюйма (35,6 мм) | 2,5 дюйма (63,5 мм) | ±2,0% |
| Неопределенность измерения предполагает централизованный первичный провод в оптимальном положении, без внешнего электрического или магнитного поля и в пределах рабочего диапазона температур. | |
|---|---|
| Постоянный ток | |
| Диапазон | 999,9 А |
| Разрешение | 0,1 А |
| Точность | 2% ±5 1 |
| При использовании функции ZERO для компенсации смещении | |
| Напряжение переменного тока | |
| Диапазон | 600,0 В 1000 В |
| Разрешение | 0,1 В (≤600,0 В) 1 В (≤1000 В) |
| Точность | 1% ±5 (от 20 Гц до 500 Гц) |
| Напряжение постоянного тока | |
| Диапазон | 600,0 В 1500 В |
| Разрешение | 0,1 В (≤600,0 В) 1 В (≤1500 В) |
| Точность | 1% ±5 |
| Напряжение постоянного тока мВ | |
| Диапазон | 500,0 мВ |
| Разрешение | 0,1 мВ |
| Точность | 1% ±5 |
| Частота | |
| Диапазон | от 5,0 Гц до 500,0 Гц |
| Разрешение | 0,1 Гц |
| Точность | 0,5% ±5 разрядов |
| Уровень срабатывания | от 5 Гц до 10 Гц, ≥10 A от 10 Гц до 100 Гц, ≥5 А от 100 Гц до 500 Гц, ≥10 А |
| Частота: гибкий токовый пробник | |
| Диапазон | от 5,0 Гц до 500,0 Гц |
| Разрешение | 0,1 Гц |
| Точность | 0,5% ±5 разрядов |
| Уровень срабатывания | от 5 Гц до 20 Гц, ≥25 A от 20 Гц до 100 Гц, ≥20 А от 100 Гц до 500 Гц, ≥25 А |
| Частота напряжения | |
| Диапазон | от 5,0 Гц до 500,0 Гц |
| Разрешение | 0,1 Гц |
| Точность | 0,5% ±5 разрядов |
| Уровень срабатывания | от 5 Гц до 20 Гц, ≥5 В от 20 Гц до 100 Гц, ≥5 В от 100 Гц до 500 Гц, ≥10 В |
| Мощность постоянного тока | |
| Диапазон | 600,0 кВА (диапазон 600,0 В постоянного тока) 1500 кВА (диапазон 1500 В постоянного тока) |
| Разрешение | 0,1 кВА 1 кВА |
| Точность | 2% RD + 2,0 кВА 2% RD + 20 кВА |
| Сопротивление | |
| Диапазон | 600,0 Ом 6000 Ом 60,00 кОм |
| Разрешение | 0,1 Ом (≤600,0 Ом) 1 Ом (≤6000 Ом) 0,01 кОм (≤60,00 кОм) |
| Точность | 1% ± 5 цифр |
| Емкость | |
| Диапазон | 100 мкФ 1000 мкФ |
| Разрешение | 0,1 мкФ (≤100,0 мкФ) 1 мкФ (≤1000 мкФ) |
| Точность | 1% ± 5 разрядов |
| Уровень пускового срабатывания | 5 A |
| Эксплуатационные характеристики | |
| Диапазон рабочих температур | от -10°C до 50°C |
| Диапазон температуры хранения | от -40°C до 60°C |
| Рабочий диапазон влажности | без конденсации (<10°C) ≤90% относительной влажности (от 10°C до 30°C) ≤75% относительной влажности (от 30°C до 40°C) ≤;45% относительной влажности (от 40°C до 50°C) |
| Водонепроницаемость | IEC 60529: IP54 |
| Высота над уровнем моря для работы | 2000 м |
| Высота над уровнем моря для хранения | 12000 м |
| Электромагнитная совместимость (ЭМС) | IEC 61326-1 IEC 61326-2-2, CISPR 11: группа 1, класс A группа 1: оборудование намеренно генерирует и / или использует токопроводящую энергию радиочастоты, которая необходима для внутреннего функционирования самого оборудования |
| Класс A: оборудование подходит для использования на всех предприятиях, кроме домашних, и тех, которые напрямую подключены к низковольтной сети электроснабжения, которая питает здания, используемые для бытовых целей. Могут возникнуть потенциальные трудности с обеспечением электромагнитной совместимости в других средах из-за кондуктивных и излучаемых помех | |
| Осторожно: это оборудование не предназначено для использования в жилых помещениях и может не обеспечивать адекватную защиту радиоприема в таких условиях | |
| Безопасность | |
| Общие требования | IEC 61010-1: степень загрязнения 2 |
| Измерение | IEC 61010-2-032: CAT III 1500 В / CAT IV 600 В IEC 61010-2-033: CAT III 1500 В / CAT IV 600 В |
| Беспроводное подключение | |
| Сертификация радиочастот | FCC ID: T68-FBLE IC: 6627A-FBLE |
| Диапазон частот | от 2400 МГц до 2483.5 МГц |
| Выходная мощность | <100 мВт |
| Физические характеристики | |
| Ширина раскрытия клещей | 34 мм |
| Гибкий токовый пробник, диаметр | 7,5 мм |
| Длина кабеля гибкого токового пробника (от головки до разъема для электроники) | 1,8 м |
| Размер (Д x Ш x В) | 281 x 84 x 49 мм |
| Вес (с батареями) | 520 г |
Комплект поставки Fluke 393 FC/E:
- Токовые клещи Fluke 393 FC/E CAT III 1500 В с функцией измерения истинного среднеквадратичного значения с iFlex
- Измерительные провода, категория CAT III 1500 В, угловые вилки, с предохранительными крышками
- Гибкий токовый пробник iFlex 18 дюймов
- Магнитный подвесной ремень TPAK
- Премиум футляр для переноски
