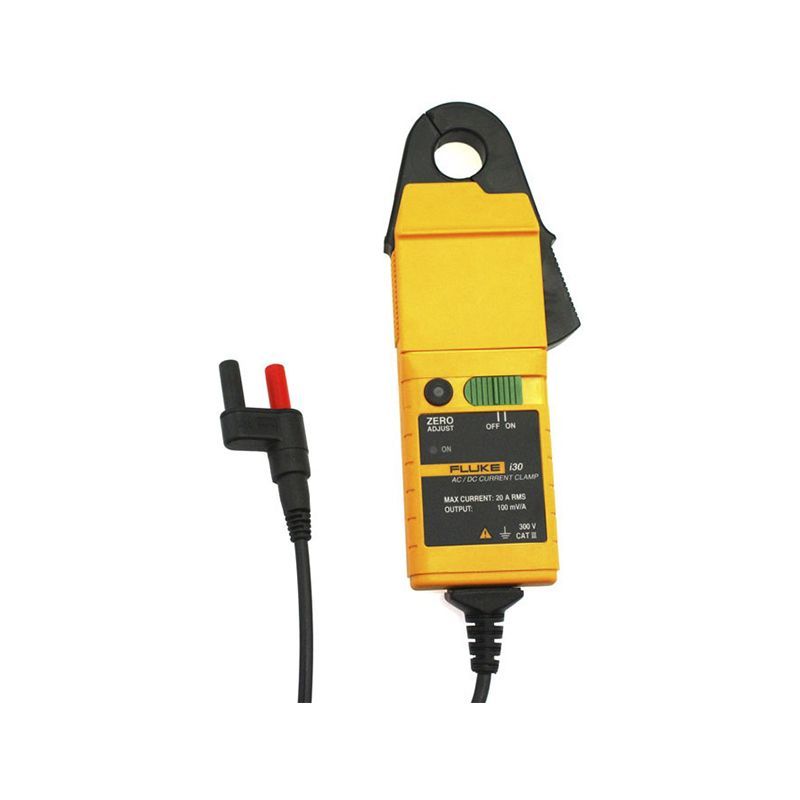

Токовые клещи Fluke I30
Загрузка...
Токовые клещи Fluke I30 — прибор зажимного типа для измерения по принципу датчика Холла силы переменного и постоянного тока до 20 А в частотном диапазоне до 20 кГц. Используется для безразрывного исследования электроцепи цифровыми мультиметрами, осциллографами и другим регистрирующим оборудованием.
Основные технические показатели
- Измерение среднеквадратических значений переменного тока до 20 А.
- Предельно допустимое напряжение — 300 В.
- Длина выходного кабеля 1,5 м.
- Ресурс работы батареи составляет 30 ч.
Функциональные преимущества
Токоизмерительные клещи Fluke I30 позволяет проводить ремонт и диагностику как бытовой техники, так и распределительных щитов и электрических двигателей. При этом, прибор обеспечивает выходное напряжение 100 мВ/А.
На корпусе прибора расположена кнопка “Zero Adjust”, которая предназначена для обнуления текущего значения, что необходимо при смене параметров измерения.
Питание прибора осуществляется от съемной 9 В-ой щелочной батареи, ресурс работы которой составляет 30 ч, что позволяет использовать устройство при долгосрочных исследованиях. При этом, на корпусе токоизмерительных клещей находится светодиодный индикатор для наглядного контроля над уровнем заряда.
Длина выходного кабеля составляет 1,5 м, что позволяет исследовать с помощью прибора труднодоступные места, а также проводить исследовать на безопасном расстоянии.
Конструкция устройства оснащена барьером от непреднамеренного поражения током, что обеспечивает безопасность проведения исследования.
Технические характеристики Fluke I30:
| Fluke I30 | |
|---|---|
| Электрические характеристики | |
| Диапазон тока | 20 А, среднеквадратичное значение переменного тока или постоянный ток |
| Диапазон измерения | ± 30 A |
| Чувствительность выхода | 100 мВ/А |
| Погрешность (при +25 °C) | ± 1 % показаний ± 2 мА |
| Разрешающая способность | ± 1 мА |
| Сопротивление нагрузки | > 10 кОм и ≤ 100пФ |
| Чувствительность к расположению проводника | ± 1 % по отношению к показаниям при расположении проводника в центре |
| Диапазон частот | Постоянный ток до 20 кГц (- 0,5 дБ) |
| Температурный коэффициент | ± 0,01% от показаний/°C |
| Питание | Щелочная батарея MN1604/PP3 напряжением 9 В, 30 часов работы, индикатор разряда батареи |
| Рабочее напряжение (см. раздел Стандарты безопасности) | 300 В, переменное среднеквадратичное или постоянное напряжение |
| Общие характеристики | |
| Максимальный размер проводника | 19 мм в диаметре |
| Выходной разъем | 4 мм защищенный разъем |
| Установка нуля на выходе | Ручная с помощью дискового регулятора |
| Длина кабеля | 1,5 метра |
| Диапазон рабочих температур | От 0°C до +50°C |
| Диапазон температур хранения (с удаленными элементами питания) | От -20°C до +85°C |
| Допустимая влажность при работе | От 15 % до 85 % (без конденсации) |
| Безопасность | IEC 61010-1, степень загрязнения 2, IEC 61010-2-032: CAT III 300 В |
| Использование щупа на неизолированных проводниках ограничивается напряжением до 300 В переменного (среднеквадратичное значение) или постоянного тока и частотами ниже 1 кГц. | |
| Электромагнитная совместимость (ЭМС) | IEC 61326-1: Портативный, электромагнитная обстановка |
| Вес | 250 г |
Комплект поставки Fluke I30:
- Клещи I30 — 1 шт.;
- Руководство по эксплуатации.
