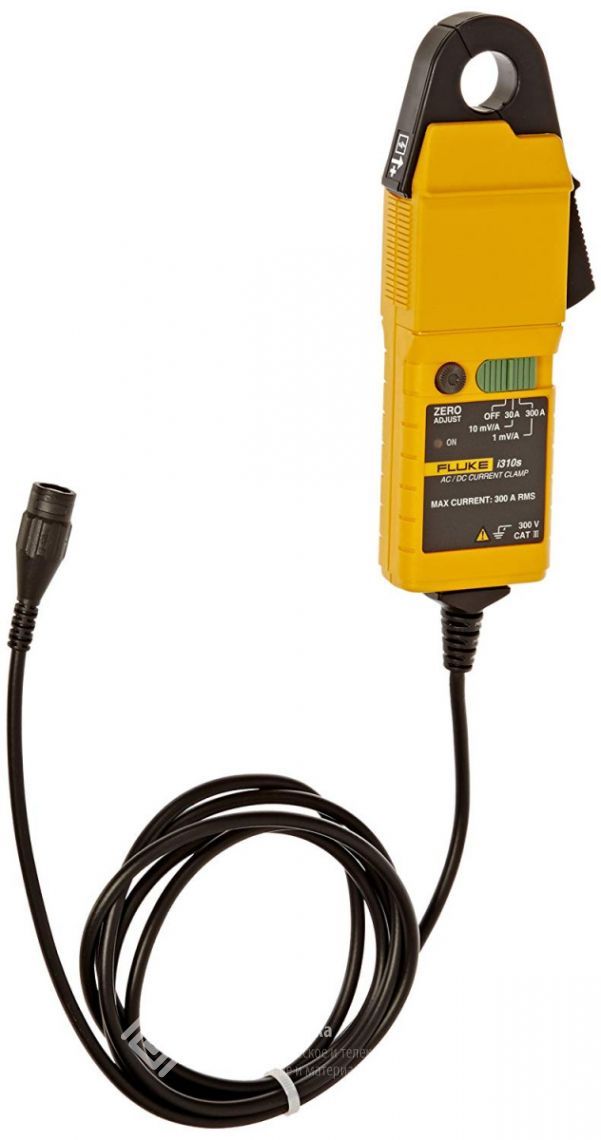

Токовые клещи Fluke I310S
Загрузка...
Токовые клещи Fluke I310S — датчик зажимного типа для измерения мультиметрами и осциллографами по принципу Холла силы переменного тока до 300 А и постоянного до 450 А в частотном диапазоне до 20 кГц. Основная сфера применения — ремонт и диагностика инверторов, источников питания, автомобильных двигателей и др.
Основные технические показатели
- 2 диапазона измерения среднеквадратических значений переменного тока 30 А и 300 А.
- Предельно допустимое напряжение — 300 В.
- Длина выходного кабеля 2 м.
- Ресурс работы батареи составляет 30 ч.
Функциональные преимущества
Токоизмерительные клещи Fluke I310S позволяют проводить ремонт и диагностику как бытовой техники, так и распределительных щитов и автомобильных двигателей, благодаря возможности измерения как переменного, так и постоянного токов в 2 диапазонах: 30 А и 300 А и 45 А и 450 А соответственно. В зависимости от диапазона измерения постоянного тока устройство обеспечивает выходное напряжение 10 мВ/А при 30 А и 1 мВ/А при 300 А. При этом, переключаться между диапазонами вы можете с помощью удобного регулятора, расположенного на корпусе.
На корпусе прибор расположена кнопка “Zero Adjust”, которая предназначена для обнуления текущего значения, что необходимо при смене параметров измерения. Длина выходного кабеля составляет 2 м, что позволяет исследовать с помощью токоизмерительных клещей труднодоступные места, а также проводить исследовать на безопасном расстоянии. Конструкция устройства оснащена барьером от непреднамеренного поражения током, что обеспечивает безопасность проведения исследования.
Технические характеристики Fluke I310S:
| Fluke I310S | |
|---|---|
| Электрические характеристики | |
| Диапазоны тока | 30 А и 300 А перем. тока ±45 А и 450 А пост. тока |
| Пусковой бросок тока | не более 600 А перем. тока |
| Чувствительность выхода | 10 мВ/А (30 А) 1 мВ/А (300 А) |
| Погрешность (при +23 °C) | ±1% от показания ±50 мА ±1% от показания ±300 мА |
| Полоса пропускания для указанного значения погрешности | 1 кГц |
| Сдвиг фазы | менее 2° на частотах ниже 1 кГц |
| Разрешение | ±50 мА (30 А) ±100 мА (300 А) |
| Сопротивление нагрузки | >10 кОм и ≤ 100 пФ |
| Чувствительность к расположению проводника | ±1,5 % по отношению к показаниям при расположении проводника в центре |
| Диапазон частот | от постоянного тока до 20 кГц (на уровне — 3 дБ) |
| Температурный коэффициент | ±1% от показаний |
| Питание | щелочная батарейка 9 В, MN1604/PP3 |
| Время работы батареи | 30 часов, индикатор разряда батареи |
| Общие характеристики | |
| Максимальный размер проводника | 19 мм в диаметре |
| Выходной разъем | защищенный разъем BNC в комплект входит защищенный адаптер 4 мм |
| Установка нуля на выходе | ручная, с помощью дискового регулятора |
| Длина кабеля | 2 м |
| Диапазон рабочих температур | от -10°C до +50°C |
| Диапазон температур хранения (при удаленной батарее) | от -20°C до +85°C |
| Рабочая влажность | от 15% до 85% (без конденсации) |
| Электромагнитная совместимость (ЭМС) | IEC 61326-1: портативный, электромагнитная обстановка |
| Вес | 250 г |
Комплект поставки Fluke I310S:
- Прибор Fluke I310S
- Руководство по эксплуатации.
