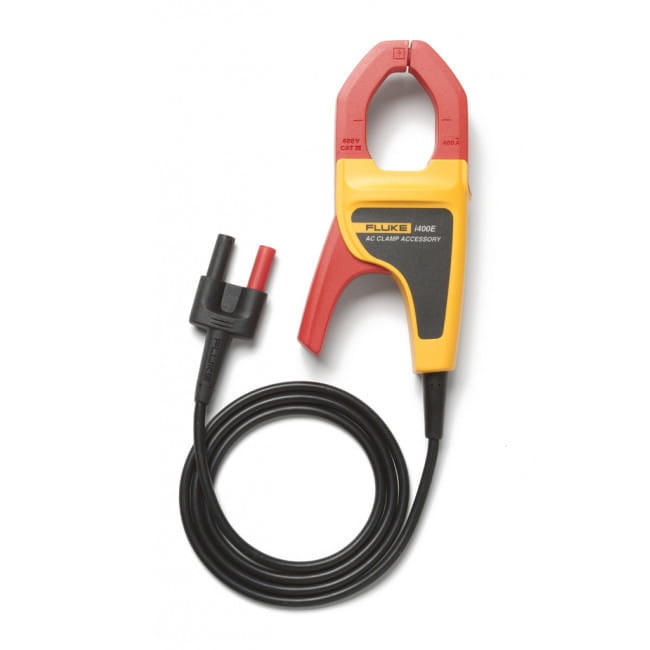

Токовые клещи Fluke I400E ERTA
Загрузка...
Токоизмерительные клещи Fluke I400E ERTA — компактный прибор для профессионального измерения силы переменного тока до 400 A с уровнем выходного сигнала 1мВ/А. Отличительное преимущество данной модели — возможность работы с напряжением до 600 В на оборудовании, соответствующем IV категории безопасности и до 1000 В на оборудовании III категории безопасности. Наличие литого штекера типа “банан” делает данный прибор совместимым с большинством мультиметров этого производителя.
Основные технические показатели
- Предельно допустимое напряжение — 1000 В.
- Минимальная измеряемая сила тока — 1 А.
- Диапазон рабочей частоты от 5 Гц до 20 кГц.
- Длина выходного кабеля 1,5 м.
- Охват зажимных губок позволяет измерять кабели до 32 мм в диаметре.
- Компактные габариты и вес всего 114 г обеспечивают легкую транспортировку устройства.
Функциональные преимущества
Токовые клещи Fluke I400E ERTA являются профессиональным прибором с широким диапазоном при карманных размерах корпуса, что дает возможность использовать клещи как для ремонта и диагностики бытовой техники, так и для исследования распределительных щитов.
Длина выходного кабеля данных токоизмерительных клещей составляет 1,5 м, что позволяет исследовать с помощью устройства труднодоступные места, а также проводить исследовать на безопасном расстоянии.
Конструкция токовых клещей оснащена барьером и эргономичной, нескользящей ручкой для защиты от непреднамеренного поражения током, что обеспечивает безопасность проведения исследования.
Технические характеристики Fluke I400E ERTA:
| Fluke I400E ERTA | ||||||
|---|---|---|---|---|---|---|
| Электрические характеристики | ||||||
| Диапазон переменного тока | 1 A до 400 A | |||||
| Выходной сигнал | 1 мВ/A пер. Тока | |||||
| Погрешности | 2,0 % ± 5 ед. мл. разр. (45 Гц – 65 Гц) 2,5 % ± 5 ед. мл. разр. (65 Гц – 400 Гц) |
|||||
| Полоса пропускания | 5 Гц до 20 Гц | |||||
| Рабочее напряжение | 600 В пер. тока (ср. кв. зн.) в соответствии с IEC 61010-1 и IEC 61010-2-030 | |||||
| Сопротивление нагрузки | >1 МОм | |||||
| Максимально допустимый ток | 600 A | |||||
| Внутренний диаметр клещей | 30 mm | |||||
| Макс. сечение проводника | 600 MCM | |||||
| Стандартные штекеры | Штекеры типа «банан» 19,04 мм | |||||
| Характеристики безопасности | ||||||
| Категория | IEC 61010-1 и IEC 61010-2-030/IEC 61010-2-031 и IEC 61010-2-032: 600 В (категория III) Класс загрязнения 2 |
|||||
| Электромагнитная среда | IEC 61326-1: Портативные | |||||
| Общие характеристики | ||||||
| Длина кабеля выходного сигнала | 1 m | |||||
| Рабочая температура | от –10 °C до +50 °C | |||||
| Температура хранения | от –30 ºC до +60 ºC | |||||
| Относительная влажность | ≤90 % при 10 °C до 530 °C; ≤75 % при 30 °C до 540 °C; ≤45 % при 40 °C до 50 °C |
|||||
| Степень защиты | IEC 60529: IP30 с закрытыми клещами | |||||
| Температурные коэффициенты | 0,1 x к указанной точности для каждого градуса °C выше 28 °C или ниже 18 °C. | |||||
| «Высота над уровнем моря при эксплуатации» | 2 000 метров | |||||
| Высота над уровнем моря при хранении | 12 000 метров | |||||
| Требования по вибрации | MIL-PRF-28800F, Класс 2 | |||||
| Ударопрочность | –10 °C, 1 м, 6 сторон, дуб | |||||
| Требования к ударному испытанию клещей | Соблюдайте EN/IEC 61010-2-032:2012 | |||||
| EMI, RFI, EMC | IEC/EN 61326-1 | |||||
| Pазмеры (ВxШxГ) | 147 x 62 x 34 мм | |||||
| Вес | 150 r | |||||
Комплект поставки Fluke I400E ERTA:
- Клещи I400E ERTA
- Руководство по эксплуатации.
