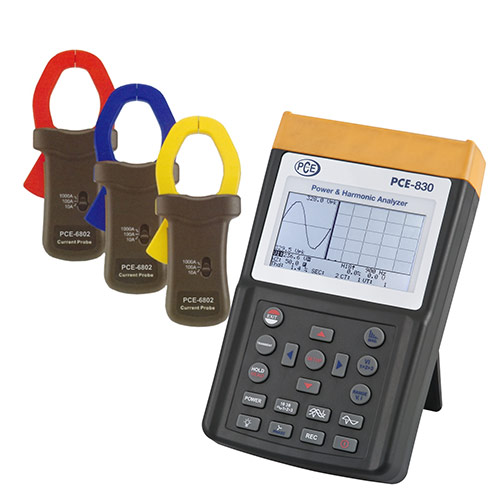

Анализатор помех линии электропередачи PCE-830 используется для однофазного и трехфазного измерения электрических величин в сети переменного тока. С помощью анализатора помех в электросети определяются не только «нормальные» измеренные переменные, такие как напряжение, ток, частота, мощность и энергия, а также отображаются значения, требуемые в соответствии с EN50160, такие как гармоники, промежуточные гармоники и асимметрия. Отказы сети, такие как прерывания, провалы, временные или кратковременные перенапряжения (от длительности 16 мкс), могут быть определены с их соответствующими значениями. Очень высококонтрастный ЖК-дисплей с точечной матрицей с подсветкой отображает до 35 параметров одновременно, одновременно можно адаптировать до 3 токовых зажимов.
В режиме регистратора данных в 85 записях данных может храниться до 17470 измеренных значений (3-фазный / 4-проводный), в простейшем случае до 52400 измеренных значений (1-фазный / 2-проводный). Этот анализатор мощности и сетевых помех PCE-830 идеально подходит для долгосрочного анализа. Измеренные значения, собранные в устройстве, могут быть переданы на ПК по желанию и оценены с помощью соответствующего программного обеспечения для анализа. В комплект поставки входит все необходимое для измерения и оценки (включая программное обеспечение и кабели для передачи данных). Измеритель мощности поставляется с заводской калибровкой, но при желании может также быть лабораторно откалиброван и сертифицирован по ISO (при заказе в первый раз или при повторной калибровке, например, ежегодно).
Ватт переменного тока (50 или 60 Гц, PF 0,5-1) |
|||||||||||||
Область измерения |
Разрешение |
Точность |
|||||||||||
5,0 … 999,9 Вт |
0,1 Вт |
±1% ±0,8 Вт |
|||||||||||
1,000 … 9,999 кВт |
0,001кВт |
±1% ±8 Вт |
|||||||||||
10,00 … 99,99 кВт |
0,01кВт |
±1% ±80 Вт |
|||||||||||
100,0 … 999,9 кВт |
0,01кВт |
±1% ±0,8 кВт |
|||||||||||
1000 … 9999 кВт |
1кВт |
±1% ±8 кВт |
|||||||||||
|
|
|
|||||||||||
Ток переменного тока (50 или 60 Гц, авто. Выбор диапазона, TRMS) |
|||||||||||||
Область измерения |
Разрешение |
Точность |
|||||||||||
0,04 A … 1 A |
0,001 A |
±0,5% ±0,05 A |
|||||||||||
0,4 A … 10,0 A |
0,01 A |
±0,5% ±0,05 A |
|||||||||||
4 A … 100,0 A |
0,1 A |
±1,0% ±0,5 A |
|||||||||||
|
|
|
|||||||||||
Напряжение переменного тока (50 или 60 Гц, TRMS) |
|||||||||||||
Область измерения |
Разрешение |
Точность |
|||||||||||
20,0 … 500,0 В |
0,1 В |
±0,5% ±5 В |
|||||||||||
(Фаза против нулевого проводника) |
|
|
|||||||||||
20,0 … 600,0 В |
0,1 В |
±0,5% ±5 В |
|||||||||||
(Фаза против фазы) |
|
||||||||||||
|
|
|
|||||||||||
Гармонические искажения напряжения переменного тока |
|||||||||||||
Область измерения |
Разрешение |
Точность |
|||||||||||
1 … 20 |
0,1 % |
±1,0 % |
|||||||||||
21 … 49 |
0,1 % |
4 % ±2,0 % |
|||||||||||
50 … 99 |
0,1 % |
6 % ±2,0 % |
|||||||||||
|
|
|
|||||||||||
Гармоники тока переменного тока в % |
|||||||||||||
Область измерения |
Разрешение |
Точность |
|||||||||||
1 … 20 |
0,1 % |
±0,2 % ±1,0 % |
|||||||||||
11 … 20 |
0,1 % |
±2 % ±1,0 % |
|||||||||||
21 … 50 (A) |
0,1 % |
±5 % ±1,0 % |
|||||||||||
21 … 50 (мA) |
0,1% |
±10% ±1,0% |
|||||||||||
51 … 99 |
0,1 % |
±35 % ±1,0 % |
|||||||||||
|
|
|
|||||||||||
Коэффициент мощности (PF) |
|
|
|||||||||||
Область измерения |
Разрешение |
Точность |
|||||||||||
0,00 … 1,00 |
0,01 |
±0,04 |
|||||||||||
|
|
|
|||||||||||
Фазовый Угол (Phi) |
|||||||||||||
Область измерения |
Разрешение |
Точность |
|||||||||||
-180° … 180° |
0,1° |
±1° |
|||||||||||
|
|
|
|||||||||||
Полное гармоническое искажение |
|||||||||||||
Область измерения |
Разрешение |
Точность |
|||||||||||
0,0 … 20,0 % |
0,1 % |
±1 % |
|||||||||||
20,0 … 100 % |
0,1 % |
±3% ±5 % |
|||||||||||
100 … 999,9 % |
0,1 % |
±10% ±10% |
|||||||||||
|
|
|
|||||||||||
Пиковое значение измерения при напряжении/токе переменного тока |
|||||||||||||
Область измерения |
Разрешение |
Точность |
|
||||||||||
50 Гц |
19 мкс |
±5 % ±30 число |
|||||||||||
60 Гц |
16 мкс |
±5 % ±30 число |
|||||||||||
|
|
|
|||||||||||
Измерение вершинного значения при напряжении/токе переменного тока |
|||||||||||||
Область измерения |
Разрешение |
Точность |
|||||||||||
1,00 … 99,99 |
0,01 |
±5 % ±30 число |
|||||||||||
|
|
|
|||||||||||
Частотный диапазон в автоматическом режиме.- Режим |
|||||||||||||
Область измерения |
Разрешение |
Точность |
|||||||||||
45 … 65 Гц |
0,1 Гц |
0,1 Гц |
|||||||||||
|
|
|
|||||||||||
Накопитель данных |
512 КБ (энергонезависимая память) до |
||||||||||||
|
52420 измеренные значения при измерении 1 фазы/2 провода |
||||||||||||
Интерфейс |
USB (оптически изолированный) |
||||||||||||
Программное обеспечение и кабель для передачи данных, входящий в комплект поставки, подходит от ВТindoВтs2000, XP, ME |
|||||||||||||
Дисплей |
С подсветкой, |
||||||||||||
|
Punкtmatrix- ЖК-дисплей |
||||||||||||
Снабжение |
8 x 1,5 В тип AA (пальчиковые) |
||||||||||||
Габарит |
257 x 155 x 57 мм |
||||||||||||
Вес |
1160 гр |
||||||||||||
Условия окружающей среды |
макс. влажность 85 % / -10 … +50 °C |
||||||||||||
|
|||||||||||||
Степень Защиты / Стандартизация |
IEC 61010, 600 В/CAT III |
||||||||||||
|
|
||||||||||||
Токоизмерительные PCE-6802 (1000A) |
|||||||||||||
Потребляемая мощность |
Диаметр 55 мм |
||||||||||||
Выбор диапазона |
вручную (10A, 100A, 1000A) |
||||||||||||
Габарит |
244 x 97 x 46 мм |
||||||||||||
Вес |
600 гр |
