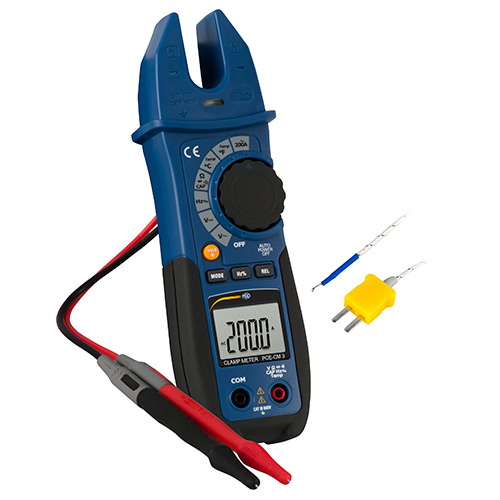

3-х вилочный токовый зажим PCE-CM используется для быстрых и простых измерений переменного тока. Для измерения тока токовые клещи подключается к токонесущему проводнику.
Токовые клещи PCE-CM 3 особенно подходит для измерения переменного тока в распределителях и там, где цепи не должны прерываться. Диапазон измерения тока простирается от 0 до 200 А. В дополнение к измерению тока, измеритель с вилочным зажимом может использоваться для измерения постоянного и переменного напряжения до 600 В, сопротивлений, мощностей, а также температур. Измеренные значения отображаются на светящемся дисплее измерителя вилочного зажима.
Компактные размеры и небольшой вес характеризуют токовые клещи PCE-CM 3, а также прочный корпус. Это токовые клещи PCE-CM 3 идеальным компаньоном для установщиков и техников по обслуживанию.

Особенности PCE-CM 3:

— Вилочный токовый зажим до 200 А.
— Компактные размеры
— Прочный пластиковый корпус
— Функции мультиметра
— Работа от батареи
— ЖК-дисплей с подсветкой

Технические характеристики PCE-CM 3:

Постоянное напряжение

Диапазон измерения          Разрешение         Точность

4 В постоянного тока           1 мВ                       ± (1,2% МВт + 2 цифры)

40 В постоянного тока         10 мВ                     ± (1,5% МВт + 2 цифры)

400 В постоянного тока       100 мВ                  ± (1,5% МВт + 2 цифры)

600 В постоянного тока       1 В                         ± (2% МВт + 2 цифры)

Входное полное сопротивление       10 МОм

Защита от импульсных помех       600 В постоянного тока

                                                               RMS 600 В переменного тока

Переменный ток

Диапазон измерения               Разрешение      Точность

4 В переменного тока              1 мВ                      ± (1,5% МВт + 5 цифр)

40 В переменного тока            10 мВ                    ± (1,5% МВт + 2 цифры)

400 В переменного тока          100 мВ                  ± (1,5% МВт + 2 цифры)

600 В переменного тока           1 В                        ± (2% МВт + 2 цифры)

Входное полное сопротивление            10 МОм

Защита от импульсных помех          600 В постоянного тока

                                                                   RMS 600 В переменного тока

Частотный диапазон     50 … 400 Гц

Переменный ток

Диапазон измерения          Разрешение            Точность

200 A AC                                   100 мА                      ± (3,0% МВт + 5 цифр)

Защита от перегрузки          200 A AC

Частотный диапазон             50 … 60 Гц

Сопротивление

Диапазон измерения           Разрешение        Точность

400 Ом                                      0,1 Ом                    ± (1% МВт + 4 цифры)

4 кОм                                         1 Ом                       ± (1,5% МВт + 4 цифры)

40 кОм                                       10 Ом                     ± (1,5% МВт + 4 цифры)

400 кОм                                     100 Ом                   ± (1,5% МВт + 4 цифры)

4 МОм                                        1 кОм                      ± (2,5% МВт + 4 цифры)

40 МОм                                      10 кОм                    ± (3,5% МВт + 4 цифры)

Защита от импульсных помех        250 В постоянного тока

                                                                 RMS 250 AC

Частота

Диапазон измерения            Разрешение             Точность

40 Гц                                           0,01 Гц                        ± (1% МВт + 2 цифры)

400 Гц                                         0,1 Гц                          ± (1,2% МВт + 2 цифры)

4 кГц                                            1 Гц                             ± (1,2% МВт + 2 цифры)

40 кГц                                          10 Гц                           ± (1,2% МВт + 2 цифры)

400 кГц                                        100 Гц                         ± (1,2% МВт + 2 цифры)

10 МГц                                         1 кГц                           ± (1,2% МВт + 2 цифры)

Чувствительность входа       RMS 10 мВ

Защита от импульсных помех      300 В постоянного тока

                                                               300 AC RMS

Рабочий цикл

Диапазон измерения       Разрешение               Точность

0,1% … 99,9%                        0,1%                             ± 1,2% МВт ± 2 цифры

Чувствительность входа      1 V RMS

Ширина импульса     > 100 мкс, <100 мс

Защита от импульсных помех     300 В постоянного тока

                                                              300 AC RMS

Соединение термопары       Тип K соединение с адаптером

Ёмкость

Диапазон измерения       Разрешение          Точность

4 нФ                                       0,1 нФ                      ± (5% МВт + 20 цифр)

40 нФ                                     1 нФ                         ± (3% МВт + 5 цифр)

400 нФ                                   10 нФ                       ± (3% МВт + 5 цифр)

4 мкФ                                     100 нФ                     ± (3% МВт + 5 цифр)

40 мкФ                                   1 мкФ                       ± (3% МВт + 5 цифр)

100 мкФ                                 10 мкФ                     ± (3% МВт + 10 цифр)

Защита от импульсных помех      250 В постоянного тока

                                                               RMS 250 AC

Функция проверки         Тест                                                                 Дисплей

Проверка диодов            Испытательный ток: 0,5 мА,                     Прямое напряжение диода

                                             обратное напряжение: 1,5 В

Проверка цепи                 Напряжение холостого хода 0,5 В         Шум при сопротивлении <50 Ом

Защита от импульсных помех     250 В пост. тока 250 AC RMS

Температура

Диапазон измерения       Разрешение            Точность

-20 … 760 ° С                        0,1 ° C                        ± (3% МВт + 5 ° C)

                                                1 ° C

4 … 1400 ° F                          0,1 ° F                        ± (3% МВт + 8 ° F)

                                                1 ° F

Защита от импульсных помех   250 В постоянного тока

                                                            RMS 250 AC

Функция проверки             Тест                                                            Дисплей

Проверка диодов                Испытательный ток: 0,5 мА                 Прямое напряжение

                                                 Обратное напряжение: 1,5 В              диод

Проверка цепи                    Напряжение холостого хода 0,5 В      Звук если

                                                                                                                      сопротивление <50 Ом

Защита от импульсных помех      250 В постоянного тока

                                                               RMS 250 AC

Общие технические характеристики

Емкость челюстей        около 17 мм

Дисплей        4000-значный ЖК-дисплей с подсветкой

Проверка цепи        Шум при сопротивлении <50 Ом

Испытательный ток         около 0,5 мА

Холостое напряжение        <2 В постоянного тока

Индикатор батареи        Символ батареи при низком напряжении батареи

Отображение превышения диапазона измерения        OL появляется на дисплее

Частота обновления дисплея        3 Гц

Датчик температуры        Тип К термопара

Входное полное сопротивление         10 МОм

Условия эксплуатации        5 … 40 ° C / относительная влажность 80% без конденсации

Условия хранения         — 20 … 60 ° C / относительная влажность 80% без конденсации

Рабочая высота        <2000 м

Источник питания         2 х 1,5 В батарейки ААА

Автоматическое отключение         30 минут

Условия безопасности          IEC1010-1 (2001)

                                                    CAT II 1000 В

                                                    CAT III 600 В

Степень загрязнения            2

Комплект поставки PCE-CM 3:

  • 1 х PCE-CM 3 вилочный токовый зажим
  • 2 х Тестовых провода
  • 2 х Измерительный наконечник
  • 1 х Адаптер термопары
  • 1 х Термопара типа К
  • 2 х ААА батареи 1,5 В
  • 1 х Инструкция по эксплуатации
