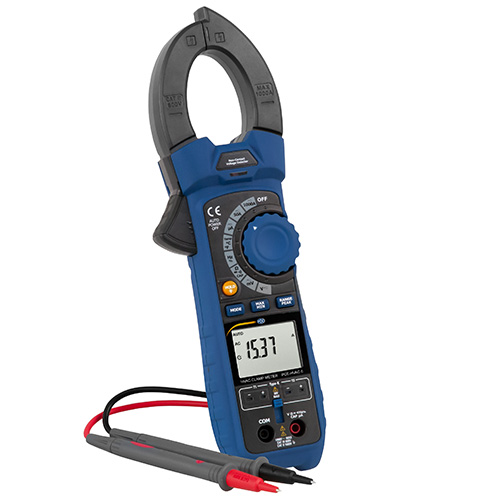

Токовые клещи PCE-HVAC 6

Измерение тока DC A

Диапазон измерения     Разрешение     Точность (ст. МВт.)

500 мкА                                     0,01 мкА             ± (1% + 6 цифр)

5000 мкА                             0,1 мкА             ± (1% + 6 цифр)

50 А                                     0,01 А                     ± (2,5% + 5 цифр)

1000 А.                                     0,1 А                     ± (2,5% + 30 цифр)

Измерение тока AC A

Диапазон измерения     Разрешение     Точность (ст. МВт.)

500 мкА                                     0,01 мкА             ± (1,5% + 30 цифр)

5000 мкА                             0,1 мкА             ± (1,5% + 30 цифр)

50 А                                     0,01 А                     ± (2,5% + 30 цифр)

1000 А.                                     0,1 А                     ± (2,8% + 30 цифр)

Примечание . Точность измерений переменного тока А составляет от 5% до 100% диапазона измерений.

Удельное сопротивление

Диапазон измерения     Разрешение     Точность (ст. МВт.)

500 Ом                                     0,01                     ± (1% + 9 цифр)

5 кОм                                     0,0001             ± (1% + 5 цифр)

50 кОм                                     0,001                     ± (1% + 5 цифр)

500 кОм                                     0,01                     ± (1% + 5 цифр)

5 МОм                                     0,0001             ± (3% + 10 цифр)

50 МОм                                     0,001                     ± (3,5% + 10 цифр)

Измерение напряжения постоянного тока

Диапазон измерения Разрешение         Точность (ст. МВт.)

500 мВ                                 0,01 мВ                 ± (0,1% + 8 цифр)

5 В                                         0,0001 В.         ± (0,1% + 4 цифры)

50 В                                 0,001 В                 ± (0,1% + 4 цифры)

500 В.                                 0,01 В                 ± (0,1% + 4 цифры)

600 В                                 0,1 В                 ± (0,5% + 4 цифры)

Измерение напряжения переменного тока (50 Гц … 1000 Гц)

Диапазон измерения Разрешение         Точность (ст. МВт.)

500 мВ                                 0,01 мВ                 ± (0,8% + 9 цифр) (при 50 Гц / 60 Гц)

5 В                                         0,0001 В.         ± (1% + 30 цифр)

50 В                                 0,001 В                 ± (1% + 30 цифр)

500 В.                                 0,01 В                 ± (1% + 30 цифр)

600 В                                 0,1 В                 ± (1% + 30 цифр)

Примечание . Точность измерений AC V относится к диапазону от 5% до 100% диапазона измерения.

Измерение емкости

Диапазон измерения Разрешение         Точность (ст. МВт.)

500 нФ                                 0,01                 ± (3,5% + 40 цифр)

5000 нФ                                 0,1                         ± (3,5% + 10 цифр)

50 мкФ                                 0,001                 ± (3,5% + 10 цифр)

500 мкФ                                 0,01                 ± (3,5% + 10 цифр)

5 мФ                                 0,0001                 ± (5% + 10 цифр)

Измерения частоты

Диапазон измерения Разрешение         Точность (ст. МВт.)

50 Гц                                 0,001                 ± (0,3% + 2 цифры)

500 Гц                                 0,01                 ± (0,3% + 2 цифры)

5 кГц                                 0,0001                 ± (0,3% + 2 цифры)

50 кГц                                 0,001                 ± (0,3% + 2 цифры)

500 кГц                                 0,01                 ± (0,3% + 2 цифры)

5 МГц                                 0,0001                 ± (0,3% + 2 цифры)

10 МГц                                 0,001                 ± (0,3% + 2 цифры)

Рабочий цикл

Диапазон измерения Разрешение         Точность (ст. МВт.)

5% … 95%                         0,1                         ± (1% + 2 цифры) (от измеренного значения)

Ширина импульса: 100 мкс … 100 мс

Частота: 10 Гц … 10 кГц

Температура

Диапазон измерения Разрешение         Точность (ст. МВт.)

-100 ° C … 1000 ° C         0,1                         ± (1% + 2,5 ° C)

Общие технические данные

Диаметр проводника максимум 48 мм

Дисплей                                Две строки по 50000 цифр

Проверка цепи                 50 Ом / <50 мА

Проверка диодов         0,3 мА / 2,8 В постоянного тока

Индикатор батареи         Символ батареи, когда батарея разряжена

Overrange                         OL, если диапазон измерения превышен

Частота дискретизации 2 Гц

Обнаружение пика         > 1 мс

Термопара                         Тип К

Предохранитель                 Керамический быстрый 500 мА

Ширина полосы переменного тока (AC A / AC V) 50 Гц … 400 Гц

Измерение переменного тока True RMS

Условия эксплуатации 5 ° C … 40 ° C / макс. Относительная влажность 80% при 31 ° C

Условия хранения         -20 ° C … 60 ° C / макс. Относительная влажность 80%

Источник питания         9 В блок батареи

Автоматическое отключение примерно через 30 минут

Размеры (шхвхд)         230 х 76 х 40 мм

Вес 315 г

Безопасность IEC 1010-1 (2001):

EN 61010-1(2001)

CAT III 600 V
CAT II 1000 V

AT II 1000 В

Степень загрязнения 2
