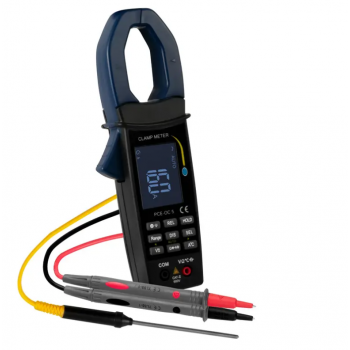

Токовые клещи PCE-OC 5
Загрузка...
Токовые клещи подходят для сервисного обслуживания, стационарного использования в ремонтных отделах специализированных магазинов и лабораториях. Токовые клещи предназначены для измерения тока до 400 А переменного тока. Помимо функции плоскогубцев, плоскогубцевый измерительный прибор обладает множеством функций, которыми в противном случае обладал бы только мультиметр. Кроме того, плоскогубцы можно использовать в качестве осциллографа для простых применений при техническом обслуживании.
В режиме осциллографа с плоскогубцев можно визуализировать ток в виде графика в дополнение к постоянному и переменному напряжению. Преимущество этого заключается в том, что на плоскогубцах также можно отображать историю сигналов тока. Из-за полосы пропускания 200 кГц в режиме осциллографа плоскогубцы, этот измерительный прибор также можно использовать для измерения тока на преобразователях частоты. Все функции и области плоскогубцевого измерительного прибора защищены от перегрузки. Плоскогубцы подходят для проводов диаметром до 35 x 46 мм.
Особенности:
- Плоскогубцы 3 в 1
- ЖК-дисплей
- Измерение тока до 400 А переменного тока
- Отверстие челюсти 35 x 49 мм
- Измерение температуры
- Простота в обращении
- Графическое отображение измерительного сигнала
- Функция памяти
Технические характеристики PCE-OC 5:
| Параметры измерения | ||
| Напряжение постоянного тока | ||
| Диапазон измерения | максимальное разрешение | Точность |
| 400 мВ | 0,1 мВ | ±(1,5% v.Mw + 10 Dgt.) |
| 4 В | 0,1 мВ | (600 В постоянного тока) |
| 40 В | 0,1 мВ | |
| 400 В | 0,1 мВ | |
| 600 В | 0,1 мВ | |
| Параметры измерения | ||
| Напряжение переменного тока | ||
| Диапазон измерения | максимальное разрешение | Точность |
| 4 В | 1 мВ | ±(2% v.Mw. + 10 Dgt.) |
| 40 В | 1 мВ | (50 Гц … 2 кГц) |
| 400 В | 1 мВ | |
| 600 В | 1 мВ | |
| Параметры измерения | ||
| Переменный ток | ||
| Диапазон измерения | максимальное разрешение | Точность |
| 40 A | 10 мА | ±(2,5% v.Mw + 10 Dgt.) |
| 400 A | 0,1 A | (400 A / 50 Гц) |
| Параметры измерения | ||
| Частота | ||
| Диапазон измерения | максимальное разрешение | Точность |
| 10 Гц … 30 кГц | 0,1 Гц | ±(1% v.Mw + 5 Dgt.) |
| (4 … 600 В) | ||
| Параметры измерения | ||
| Сопротивление (Ω-Ом) | ||
| Диапазон измерения | максимальное разрешение | Точность |
| 400 Ом | 0,1 Ом | ±(1% v.Mw. + 5 Dgt.) |
| 4 КОм | 0,1 Ом | (400 Ом … 4 MОм) |
| 40 КОм | 0,1 Ом | |
| 400 КОм | 0,1 Ом | ±(3% v.Mw. + 5 Dgt.) |
| 4 МОм | 0,1 Ом | (40 МОм) |
| 40 МОм | 0,1 Ом | |
| Параметры измерения | ||
| Мощность | ||
| Диапазон измерения | максимальное разрешение | Точность |
| 4 нФ | 1 пФ | ±(4% v.Mw. + 10 Dgt.) |
| 40 нФ | 1 пФ | (4 nF … 400 мкФ) |
| 400 нФ | 1 пФ | |
| 4 мкФ | 1 пФ | ±(10% v.Mw. + 15 Dgt.) |
| 400 мкФ | 1 пФ | (4 мФ) |
| 4 мФ | 1 пФ | |
| Параметры измерения | ||
| Температура | ||
| Диапазон измерения | максимальное разрешение | Точность |
| -20 … 250 °C | 1 °C | ± (2% + 3 ° C) |
| Режим осциллографа | ||
| Полезные функции измерения | Напряжение постоянного тока | |
| Напряжение переменного тока | ||
| Переменный ток | ||
| Пропускная способность | 2 кГц | |
| Частота дискретизации | 2 кС/с | |
| Общие технические характеристики | ||
| Дисплей | ЖК дисплей | |
| Источник напряжения | 3 x 1,5 В Батарейка ААА | |
| Потребляемая мощность | около 80 мА | |
| Срок службы батареи | 180 мин | |
| Хранилище | Режим мультиметра: 100 записей | |
| Режим осциллографа: 10 сигналов | ||
| Условия эксплуатации | 0 … 40 °C; макс. 75% отн.влаж.: | |
| Условия хранения | -10 … 60 °C; макс. 90 отн.влаж. | |
| Открытие плоскогубцев | 35 x 49 мм | |
| Размеры | 212 x 74 x 35 мм | |
| Вес | 264 г | |
Комплект поставки PCE-OC 5:
- 1 х Плоскогубцы PCE-OC 5
- 3 х Батарейки ААА на 1,5 В
- 1 х Набор тестовых проводов
- 1 х Сумка для переноски
- 1 х Ремешок на запястье
- 1 x Руководство пользователя
