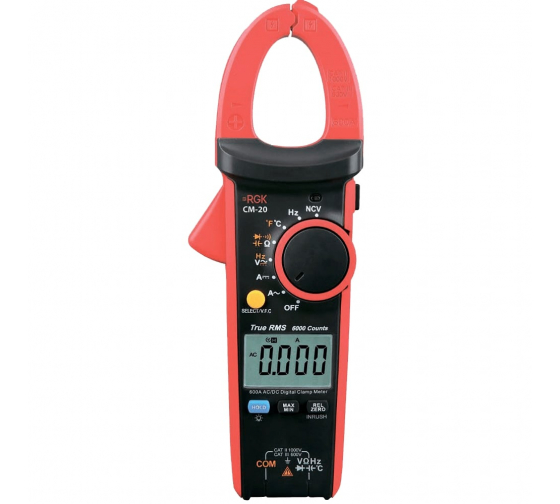

Токовые клещи RGK CM-20
Цифровые токовые клещи RGK CM-20 применяются для бесконтактного измерения больших токов до 600А на проводниках диаметром до 30 мм. Этот прибор ускоряет и упрощает рабочий процесс благодаря тому, что...
Загрузка...
14290 руб.RUB
Цифровые токовые клещи RGK CM-20 применяются для бесконтактного измерения больших токов до 600А на проводниках диаметром до 30 мм. Этот прибор ускоряет и упрощает рабочий процесс благодаря тому, что нет необходимости разрезать, распаивать и и восстанавливать целостность провода. При проведении замеров линии не отключаются, а работа электросистемы не нарушается, что особенно важно при проверке распределительных щитов.
Токовые клещи также обладают функционалом мультиметра, за счет чего комплексную диагностику можно проводить всего одним устройством. Эта модель прежде всего ориентирована на специалистов в сферах электроэнергетики, строительства и др.
Ключевые особенности
- Датчик Холла обеспечивает точное определение переменного тока.
- Измерения относительным методом в режиме REL и отображение MIN/MAX.
- Функция Inrush для замера пускового тока.
- NCV — фиксация наличия электрического сигнала без контакта.
- Фильтр V.F.C. обеспечивает корректные результаты при тестировании импульсного (ШИМ) оборудования.
- Измерение температуры от -20°C до 400°C термопарой.
- Дисплей с аналоговой шкалой.
- Светодиодная подсветка рабочей области.
- Автоотключение через 15 мин. бездействия.
Токоизмерительные клещи RGK CM-20 оборудованы специальным барьером, препятствующим соскальзыванию руки в сторону проводника, двойной изоляцией и соответствуют категориям защищенности от перегрузки CATII 1000В/CATIII 600В. При подключении измерительных проводов с щупами специалист может проверять такие параметры, как частота тока, напряжение и сопротивление, прозванивать цепи, а также тестировать диоды и определять емкость конденсаторов. Функция температурного контроля хорошо дополняет арсенал возможностей прибора и помогает проводить комплексную диагностику силовых линий и распределительных щитов.
Технические характеристики RGK CM-20:
| RGK CM-20 | |||
|---|---|---|---|
| Параметры измерения силы переменного тока | |||
| Пределы измерений, А | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 60,00 | от 45 до 400 | 0,01 | ±(0,025*I+5 е.м.р.) |
| 600,0 | 0,1 | ||
| Примечание – I — измеренное значение силы переменного тока, А | |||
| Параметры измерения силы постоянного тока | ||
|---|---|---|
| Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 60,00 | 0,01 | ±(0,025*I+5 е.м.р.) |
| 600,0 | 0,1 | |
| Примечание – I — измеренное значение силы постоянного тока, А | ||
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 6,000 | от 40 до 400 | 0,001 | ±(0,012*U+5 е.м.р.) |
| 60,00 | 0,01 | ||
| 600,0 | 0,1 | ||
| 750 | 1 | ±(0,015*U+5 е.м.р.) | |
| Примечание – U — измеренное значение напряжения переменного тока, В | |||
| Параметры измерения напряжения постоянного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 600,0 мВ | 0,1 мВ | ±(0,01*U+8 е.м.р.) |
| 6,000 В | 0,001 В | ±(0,008*U+1 е.м.р.) |
| 60,00 В | 0,01 В | ±(0,008*U+3 е.м.р.) |
| 600,0 В | 0,1 В | |
| 1000 В | 1 В | ±(0,01*U+3 е.м.р.) |
| Примечание – U — измеренное значение напряжения постоянного тока, мВ, В | ||
| Параметры измерения электрического сопротивления постоянному току | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 600,0 Ом | 0,1 Ом | ±(0,012*R+2 е.м.р.) |
| 6,000 кОм | 0,001 кОм | ±(0,01*R+2 е.м.р.) |
| 60,00 кОм | 0,01 кОм | |
| 6,000 МОм | 0,1 кОм | |
| 600,0 Ом | 0,001 МОм | ±(0,012*R+2 е.м.р.) |
| 60,00 МОм | 0,01 МОм | ±(0,015*R+5 е.м.р.) |
| Примечание – R — измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Параметры измерения электрической ёмкости | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 60,00 нФ | 0,01 нФ | ±(0,04*C+25 е.м.р.) |
| 600,0 нФ | 0,1 нФ | ±(0,04*C+5 е.м.р.) |
| 6,000 мкФ | 0,001 мкФ | |
| 60,00 мкФ | 0,01 мкФ | |
| 600,0 мкФ | 0,1 мкФ | |
| 6,000 мФ | 0,001 мФ | ±0,1*C |
| 60,00 мФ | 0,01 мФ | погрешность не нормируется |
| Примечание – C — измеренное значение электрической емкости, нФ, мкФ, мФ | ||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | ||
| Диапазон измерений, °С | Разрешение (единица младшего разряда (е.м.р.)), °С | Пределы допускаемой основной абсолютной погрешности измерений, °С) |
| от –20 до +400 | 1 | ±(0,03*T+5 е.м.р.) |
| Примечание – T – измеренное значение температуры, °С; Погрешность нормирована без учета погрешности используемой термопары | ||
| Параметры измерения частоты | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
| 60,00 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) |
| 600,0 Гц | 0,1 Гц | |
| 6,000 кГц | 0,001 кГц | |
| 60,00 кГц | 0,01 кГц | |
| 600,0 кГц | 0,1 кГц | |
| 1,000 МГц | 0,001 МГц | |
| Примечание – F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц | ||
| Температурные коэффициенты | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK CM-20 | 0,1 |
| Общие характеристики | |
| Наименование характеристики | Значение |
| Разрядность дисплея | 6000 |
| Отображение полярности | автоматическая |
| Защита от перегрузки | 600 В RMS |
| Индикация перегрузки | «OL» или «-OL» |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | дополнительная погрешность ± 1,0% |
| Диаметр захвата, мм | 30 |
| Рабочая высота над уровнем моря, м | до 2000 |
| Класс защиты от перенапряжения | CAT II 1000 В, CAT III 600 В |
| Рабочие условия измерений: — температура окружающего воздуха, °С — относительная влажность воздуха, % |
от 0 до +50 80 при температуре от 0 до +30 °С 75 при температуре св. +30 до +40 °С 45 при температуре св. +40 до +50 °С |
| Нормальные условия измерений: — температура окружающего воздуха, °С — относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
| Температура хранения, °С Влажность хранения, % |
от -20 до +60 до 80 |
| Степень загрязнения | 2 |
| Питание | 2 батарейки ААА, 1,5 В |
| Параметры электрического питания: — напряжение постоянного тока, В |
4,5 |
| Габаритные размеры,(длина×ширина×высота) | 221 x 75 x 41 мм |
| Масса, (без батарей) | 0,241 кг |
Комплект поставки RGK CM-20:
- Токовые клещи RGK CM-20
- Кабель измерительный с пробниками — 2 шт
- Чехол
- Батарейка ААА — 3 шт
- Термопара типа «К»
- Руководство по эксплуатации
