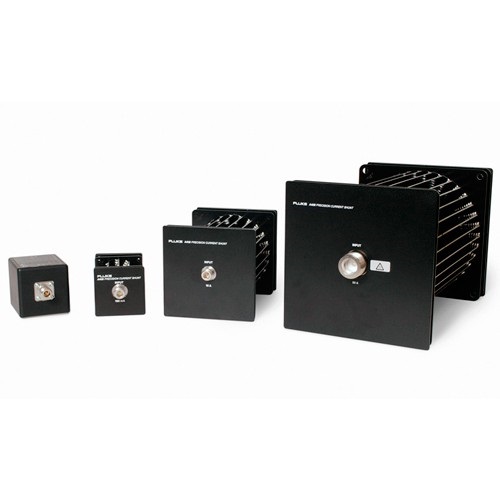

Токовый шунт Fluke A40B-10A

Токовый шунт Fluke A40B-10A применяется для высокоточных лабораторных замеров силы постоянного или переменного тока. Основное назначение приборов такого класса — тестирование эталонных и иных электронных устройств, таких, как цифровые ваттметры, источники тока, калибраторы и др. Также шунты используются при проведении метрологических исследований и опытно-конструкторских изысканий.

Ключевые характеристики

Прецизионное коаксиальное устройство оснащено разъемами N-типа. Номинальный ток шунта составляет 10 А, а сопротивление — 0.08 Ом. Результаты отличаются стабильностью, повторяемостью, а стандартная погрешность измерений обычно не превышает ± 0,003º при частоте 1 кГц.

Преимущества

Главные преимущества Fluke A40B-10A — исключительно стабильное сопротивление, а также отличные показатели коэффициентов температуры и мощности саморазогрева.

Продуманная конструкция и первоклассные компоненты обеспечивают минимальное смещение амплитуды и фаз, которым можно пренебречь при большинстве исследований.

С прецизионным токовым шунтом работа специалиста значительно упрощается в силу отсутствия необходимости применения сравнительных эталонов. Это позволяет проводить простые, одноэтапные измерения тока, например, при тестировании калибраторов.

Особенности конструкции

Коаксиальная конструкция Fluke A40B-10A создана для обеспечения минимальной индуктивности. Прибор состоит из параллельных токовых стоек, каждая из которых снабжена резистивным элементом на базе фольговых резисторов. Все дорожки симметричны для подавления взаимной индуктивности.

Для открытой радиальной схемы характерна высокая производительность вкупе с небольшими внешними магнитными полями и малыми изменениями коэффициента мощности, благодаря чему устройство можно использовать в широком диапазоне тока при стабильном сопротивления.
