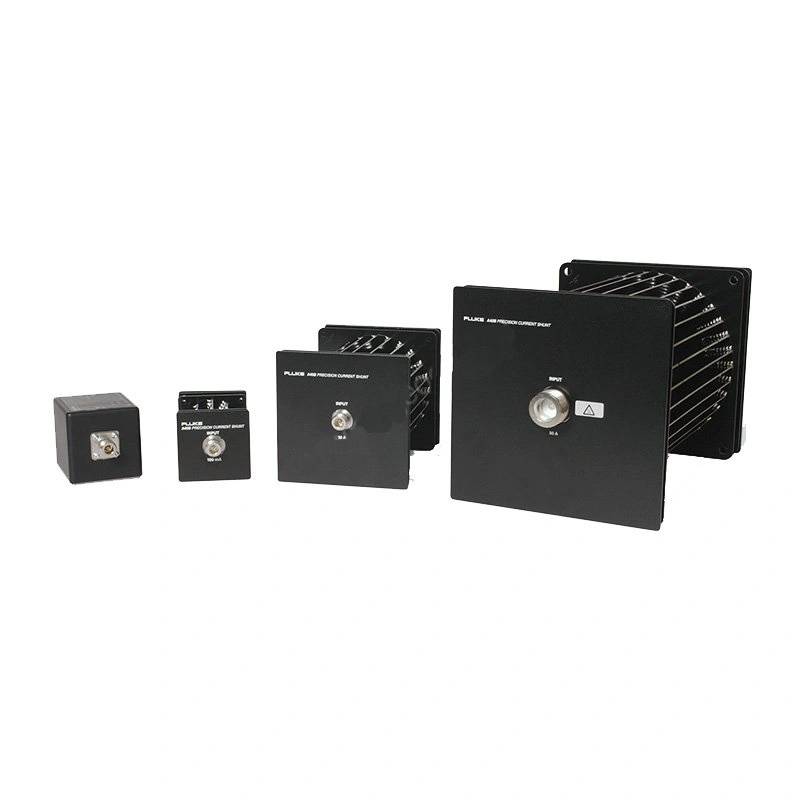

Токовый шунт Fluke A40B-1A

Токовый шунт Fluke A40B-1A — это прецизионное коаксиальное устройство с коннекторами N-типа, которое применяется для высокоточных лабораторных замеров силы постоянного или переменного тока.

Назначение

• Проведение испытаний эталонов.
• Тестирование и настройка цифровых ваттметров, источников тока, калибраторов, усилителей.
• Производственный контроль.
• Оценка качества электроэнергии.
• Исследования в сферах НИОКР, метрологии и др.

Преимущества

Главные преимущества шунта — исключительно стабильное сопротивление, а также отличные показатели коэффициентов температуры и мощности саморазогрева. Результаты, полученные с Fluke A40B-1A, отличаются стабильностью, повторяемостью, а стандартная погрешность измерений обычно не превышает ± 0,003º при частоте 1 кГц.

Продуманная конструкция и первоклассные компоненты обеспечивают минимальное смещение амплитуды и фаз, которым можно пренебречь при большинстве исследований.

С прецизионным токовым шунтом работа специалиста значительно упрощается в силу отсутствия необходимости применения сравнительных эталонов. Это позволяет проводить простые, одноэтапные измерения тока, например, при тестировании калибраторов.

Особенности конструкции и работы

Коаксиальная конструкция Fluke A40B-1A разработана для обеспечения минимальной индуктивности. Прибор состоит из параллельных токовых стоек, каждая из которых снабжена резистивным элементом на базе фольговых резисторов. Все дорожки симметричны для подавления взаимной индуктивности.

Для открытой радиальной схемы характерна высокая производительность вкупе с небольшими внешними магнитными полями и малыми изменениями коэффициента мощности, благодаря чему устройство можно использовать в широком диапазоне тока при стабильном сопротивления.

Отдельное внимание стоит уделить расположению шунта в тестовой установке т.к. охлаждение основано на естественной конвекции, и ограничение воздушного потока может повлечь за собой снижение рабочих характеристик.
