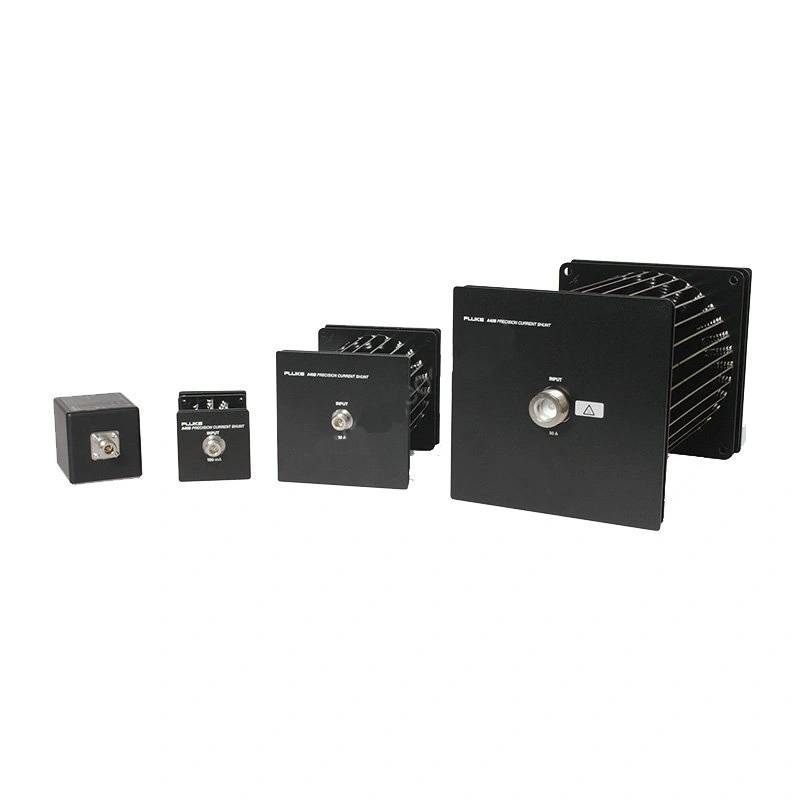

Токовый шунт Fluke A40B-200MA

Токовый шунт Fluke A40B-200MA — это прецизионное коаксиальное устройство с коннекторами N-типа, которое применяется для высокоточных лабораторных замеров силы постоянного или переменного тока, проведения испытаний эталонов, цифровых ваттметров, калибровки источников тока, оценки качества электроэнергии и др.

Ключевые характеристики

Номинальный ток шунта составляет 200 мА, а сопротивление — 4 Ом. Предельное значение установившегося тока при работе с устройством не должно превышать 400 мА.

Преимущества модели

Главные преимущества серии A40B и Fluke A40B-200MA в частности — исключительно стабильное сопротивление, а также отличные показатели коэффициентов температуры и мощности саморазогрева.

Продуманная конструкция и первоклассные компоненты обеспечивают минимальное смещение амплитуды и фаз, которым можно пренебречь при большинстве исследований в таких сферах, как НИОКР, метрология и производственный контроль.

С прецизионным токовым шунтом работа специалиста значительно упрощается в силу отсутствия необходимости применения сравнительных эталонов, что позволяет проводить с Fluke A40B-200MA простые, одноэтапные измерения тока, например, при тестировании калибраторов.

Особенности работы

Коаксиальная конструкция создана для обеспечения минимальной индуктивности. Устройство состоит из параллельных токовых стоек, каждая из которых снабжена резистивным элементом на базе фольговых резисторов. Все дорожки симметричны для подавления взаимной индуктивности.

Отдельное внимание стоит уделить расположению шунта в лаборатории т.к. охлаждение основано на естественной конвекции, и ограничение воздушного потока может повлечь за собой снижение рабочих характеристик.
