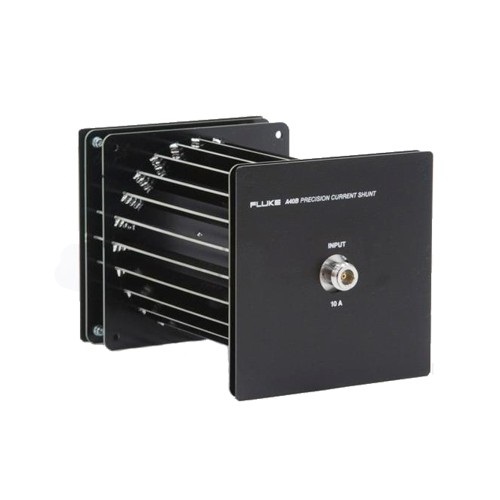

Токовый шунт Fluke A40B-500MA

Токовый шунт Fluke A40B-500MA — это прецизионное коаксиальное устройство с коннекторами N-типа, которое применяется для высокоточных лабораторных замеров силы постоянного или переменного тока.

Назначение

• Проведение испытаний эталонов.
• Тестирование и настройка цифровых ваттметров, источников тока, калибраторов, усилителей.
• Производственный контроль.
• Оценка качества электроэнергии.
• Исследования в сферах НИОКР, метрологии и др.

Ключевые характеристики

Номинальный ток шунта составляет 500 мА, а сопротивление — 1.6 Ом. Предельное значение установившегося тока при работе с устройством не должно превышать 1 А. Результаты, полученные с Fluke A40B-500MA, отличаются стабильностью, повторяемостью, а стандартная погрешность измерений обычно не превышает ± 0,003º при частоте 1 кГц.

Преимущества

Главные преимущества — исключительно стабильное сопротивление, а также отличные показатели коэффициентов температуры и мощности саморазогрева.

Продуманная конструкция и первоклассные компоненты обеспечивают минимальное смещение амплитуды и фаз, которым можно пренебречь при большинстве исследований.

С прецизионным токовым шунтом работа специалиста значительно упрощается в силу отсутствия необходимости применения сравнительных эталонов. Это позволяет проводить при помощи Fluke A40B-500MA простые, одноэтапные измерения тока, например, при тестировании калибраторов.

Особенности конструкции

Коаксиальная конструкция создана для обеспечения минимальной индуктивности. Устройство состоит из параллельных токовых стоек, каждая из которых снабжена резистивным элементом на базе фольговых резисторов. Все дорожки симметричны для подавления взаимной индуктивности.

Отдельное внимание стоит уделить расположению шунта в лаборатории т.к. охлаждение основано на естественной конвекции, и ограничение воздушного потока может повлечь за собой снижение рабочих характеристик.
