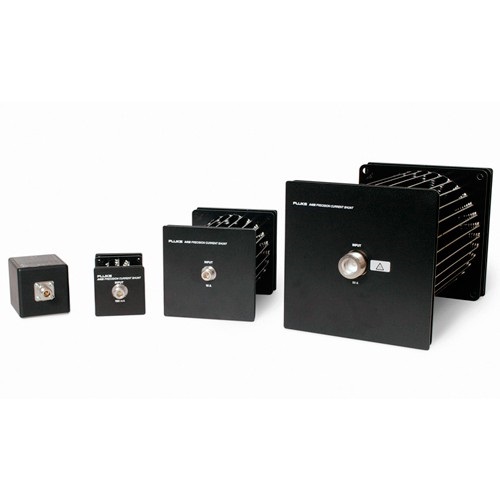

Токовый шунт Fluke A40B-50A предназначен для преобразования тока в напряжение. Представляет собой четырехзажимный резистор. Два зажима, к которым подводится ток, называют токовыми, два выходных, с которых снимается напряжение, — потенциальными. К последним присоединяют измерительный механизм прибора.
Сфера применения:
- Для измерения абсолютных величин постоянного и переменного тока в лабораторных условиях.
- В учебных учреждениях.
- Для измерений эталонов.
Цель применения
Токовые шунты используются для расширения пределов измерения механизмов по току. Большая часть тока пропускается через шунт, меньшая – через измерительный механизм. Из-за небольшого показателя сопротивления используются в цепях постоянного тока с магнитоэлектрическими механизмами.
Основные характеристики
Главная характеристика шунта переменного тока Fluke A40B-50A — номинальное сопротивление. Оно определяется как отношение номинального входного тока и номинального значения выходного напряжения. Для данной модели номинальный ток составляет 50 А.
Конструкция
Токовый шунт имеет радиальную конструкцию, которая обеспечивает минимальные внешние магнитные поля, способствует увеличению потока воздуха, что делает незначительным изменение коэффициента мощности. В результате шунт можно использовать в широком диапазоне тока, сохраняя сопротивление на стабильном уровне.
Параметры батареи
Для работы устройства необходимы никель-металлогидридные батареи типа ААА в количестве 8 штук емкостью 800 мА-ч.
Технические характеристики Fluke A40B-50A:
| Fluke A40B-50A | ||
|---|---|---|
| Номинал шунта: | 50 А и 100 А | |
| Высота: | 200 мм | |
| Ширина: | 200 мм | |
| Полная длина1: | 343 мм | |
| Масса | 3,4 кг | |
| Входной разъём | LC тип (мама) | |
| Разъем выхода: | N тип (мама) | |
| Температура | от 13 до 33 °C | |
| Диапазон температур калибровки (TCal): | От 18 °C до 28 °C | |
| Диапазон влажности для наилучшей спецификации 1,2: | Относительная влажность ≤ 50 % | |
| Высота над уровнем моря | от 0 до 3000 м | |
| Условия хранения и транспортировки | ||
| Температуры, предотвращающие повреждение | от –20 до 140 °C | |
| Температуры и влажность сохранения полной работоспособности1: | от 5 до 45 °C при относительной влажности от 15 до 80 % | |
| Высота над уровнем моря при хранении | от 0 до 12 000 м | |
| Спецификации батареи | ||
| Габариты батареи | AAA (44,5 x 10,5 мм) | |
| Тип батареи | Никель-металлогидридная (NiMH) | |
| Необходимое количество батарей | 8 (2 набора по 4) | |
| Номинальное напряжение батареи | 1,2 В (4,8 В на группу из 4 батарей) | |
| Стандартная емкость батареи | 800 мА-ч | |
Комплект поставки Fluke A40B-50A:
- Токовый шунт — 1
- Руководство по эксплуатации — 1
- Методика поверки
