Токовый шунт Fluke A40B-5A
Загрузка...
Токовый шунт FlukeA40B-5A представляет собой четырехзажимный резистор. К двум входным (токовым) зажимам подводится ток, с двух выходных (потенциальных) снимается напряжение. К потенциальным зажимам присоединяют механизм измерительного прибора. В результате ток преобразуется в напряжение, значительно расширяются пределы измерения. Шунты имеют незначительное сопротивление, применяются в цепях постоянного тока магнитоэлектрическими измерительными механизмами.
Сфера применения:
- Научные исследования, в ходе которых необходимо измерить абсолютные величины постоянного и переменного тока.
- Лабораторные работы в учебных учреждениях.
- Проверка калибраторов.
Основные показатели
Главная характеристика шунта переменного тока Fluke A40B-5A, отличающая его от других модификаций, — номинальный ток величиной 5 А. Это влияет на номинальное сопротивление, которое определяется как отношение входного тока и выходного напряжения.
Особенности
Токовый шунт можно использовать для измерений тока на всей ширине полосы частот с высокой стабильностью сопротивления постоянного тока. Это упрощает точные измерения переменного тока и устраняет необходимость применения эталонов.
Сопротивление
Сопротивление токового шунта оптимально для минимизации взаимодействия с контрольно-измерительными приборами. Для этого прибор снабжен буферным усилителем, получающим питание от внутренней батареи.
Конструкция

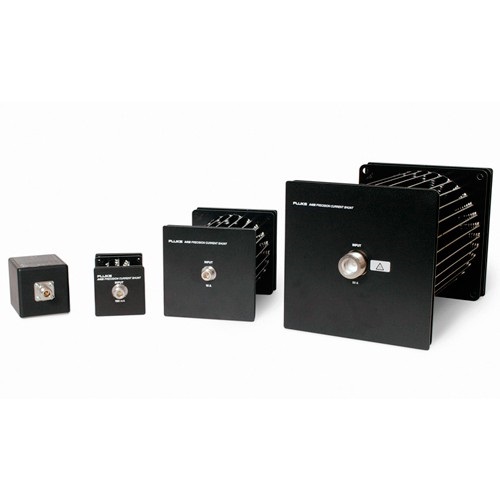

Токовый шунт FlukeA40B-5A выполнен в радиальной конструкции, которая обеспечивает минимальные внешние магнитные поля. Также способствует увеличению потока воздуха, благодаря чему шунты практически не подвержены изменению коэффициента мощности. Поэтому устройство можно использовать в широком диапазоне тока, сохраняя стабильное напряжение.
Технические характеристики Fluke A40B-5A:
| Fluke A40B-5A | ||
|---|---|---|
| Номинал шунта: | 50 А и 100 А | |
| Высота: | 200 мм | |
| Ширина: | 200 мм | |
| Полная длина1: | 343 мм | |
| Масса | 3,4 кг | |
| Входной разъём | LC тип (мама) | |
| Разъем выхода: | N тип (мама) | |
| Температура | от 13 до 33 °C | |
| Диапазон температур калибровки (TCal): | От 18 °C до 28 °C | |
| Диапазон влажности для наилучшей спецификации 1,2: | Относительная влажность ≤ 50 % | |
| Высота над уровнем моря | от 0 до 3000 м | |
| Условия хранения и транспортировки | ||
| Температуры, предотвращающие повреждение | от –20 до 140 °C | |
| Температуры и влажность сохранения полной работоспособности1: | от 5 до 45 °C при относительной влажности от 15 до 80 % | |
| Высота над уровнем моря при хранении | от 0 до 12 000 м | |
| Спецификации батареи | ||
| Габариты батареи | AAA (44,5 x 10,5 мм) | |
| Тип батареи | Никель-металлогидридная (NiMH) | |
| Необходимое количество батарей | 8 (2 набора по 4) | |
| Номинальное напряжение батареи | 1,2 В (4,8 В на группу из 4 батарей) | |
| Стандартная емкость батареи | 800 мА-ч | |
Комплект поставки Fluke A40B-5A:
- Токовый шунт — 1
- Руководство по эксплуатации — 1
- Методика поверки
