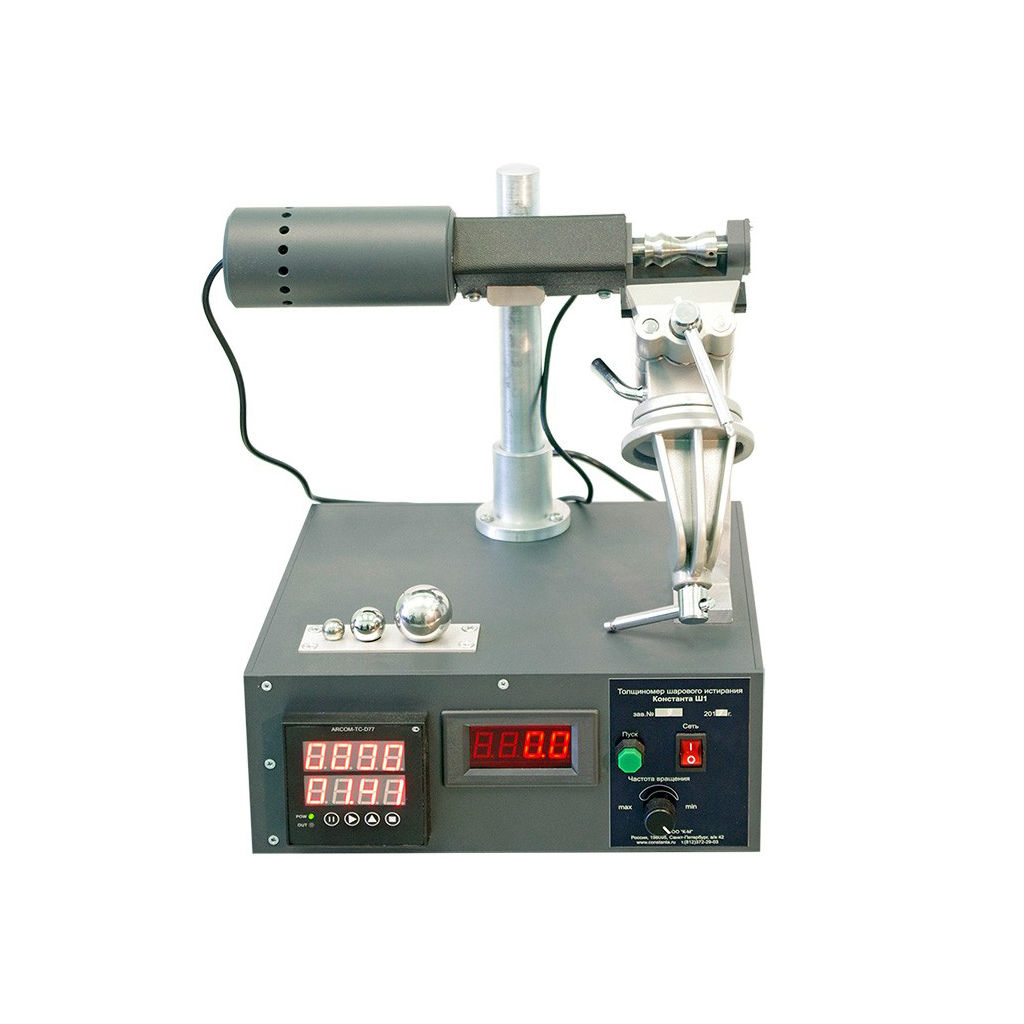

Константа Ш1 толщиномер

Технические характеристики Константа Ш1:

• Определение толщины покрытия T от 1 мкм до 150 мкм с погрешностью не более ±((0,01…0,05)*T+0,1) мкм;
• напряжение питания сетевого адаптера 220 В;
• частота вращения приводного вала:

          Константа-Ш1:             100-1200 об/мин;
Константа-Ш1М:          100-800 об/мин.

• задаваемое время контроля от 10 сек до 99 мин (только для Константа-Ш1);
• диаметр шара истирания:

          Константа-Ш1:              от 10 до 40 мм;
Константа-Ш1М:           от 10 до 30 мм.

• алмазная абразивная суспензия с размером частиц  от 0,5 до 10 мкм;
• измерительный микроскоп с увеличением не менее 20х.

Принцип действия

Измерение основано на определении геометрических размеров сферы («сферического шлифа»), образованной при абразивном истирании покрытия и, частично, образца стальным вращающимся шариком при добавлении в зону контакта абразивной суспензии. Шарик имеет точки опоры – на вращающемся приводном валу и образце.

Принципы измерения

В месте контакта при абразивном износе образуется кратер сферической формы, на котором наблюдаются две характерные зоны: зона износа покрытия и зона износа подложки. После проведения испытаний образец исследуют с использованием измерительного микроскопа. В соответствии с приведенными схемами, путем оче-видных геометрических соотношений, зная диаметр истирающего шара и определив с помощью микроскопа диаметры кратера и лунки в основании (либо кратера и каждого из слоев в случае многослойного покрытия), можно определить геометрические размеры кратера истирания, в том числе толщину слоя покрытия.

Порядок работы

1. Подвести приводной вал к зоне контроля, установить на него шар истирания.
2. Установить на электронном блоке прибора необходимое для контроля время и частоту вращения приводного вала.
3. В зону контроля подать абразивную суспензию и провести испытание.
4. С помощью микроскопа выполнить необходимые замеры.
5. Определить толщину покрытия.

Комплект поставки Константа Ш1:

• толщиномер шарового истирания «Константа-Ш1», либо «Константа-Ш1М»;
• истирающие шары диаметром 10, 20, 30 мм (по 1 шт.);
• руководство по эксплуатации;
• упаковка.

Необходимая для контроля комплектация :

1. Толщиномер шарового истирания.
2. Истирающие шары диаметром от 10 до 40 мм.
3. Измерительный микроскоп.
4. Абразивная суспензия.
5. Устройство для закрепления и позиционирования образцов (только для Константа-Ш1).

Поставка по отдельному заказу:

• Истирающие шары.
• Измерительный микроскоп МПБ-3М (30х, 50х) или МИККО (20х).
• Алмазная абразивная суспензия с диаметром частиц от 0,5 до 10 мкм.
• Аккумулятор с зарядным устройством для обеспечения автономной работы прибора.
