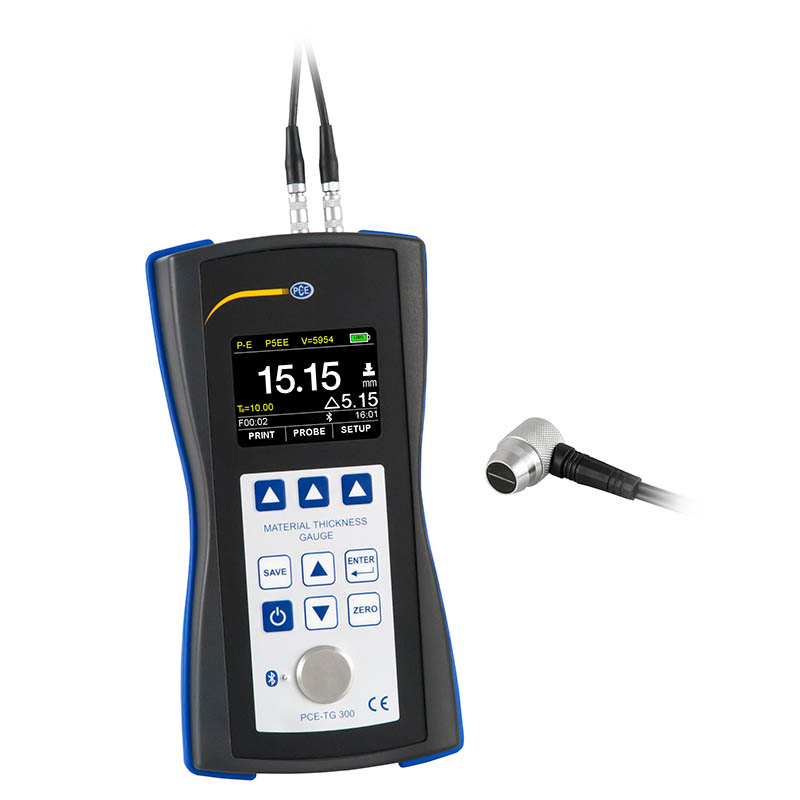

Толщиномер PCE-TG 300
Загрузка...
Большой диапазон измерений / До 600 мм / Импульсное эхо или эхо-эхо / Для всех однородных материалов / Функция печати через Bluetooth / USB-соединение
Толщиномер PCE-TG 300 — это толщиномер стенок со специальными датчиками для различных применений. В общем, толщину стенок всех однородных материалов можно измерить с помощью PCE-TG 300. Для демпфирования или рассеяния материалов, таких как пластик или литье, имеется специальный датчик. Угловой датчик 90 ° также позволяет проводить измерения в труднодоступных точках измерения. Скорость звука может быть свободно установлена на толщиномере стенок PCE-TG 300 и, таким образом, адаптирована к широкому спектру материалов.
Измеренные значения отображаются непосредственно на легко читаемом цветном TFT-дисплее. Благодаря внутренней памяти, которая может быть считана с помощью опционально доступного программного обеспечения, различные точки измерения могут быть четко сохранены. Неразрушающий ультразвуковой метод измерения позволяет проводить измерения даже на конечных продуктах. Благодаря рабочему режиму Echo-Echo можно измерять даже заготовки с покрытием.
Преимущества PCE-TG 300:
— Большой диапазон измерений
— Доступны различные датчики
— работа от батареи
— Обнаружение ошибок и пустот
— Внутренняя память данных измерений
— Печать через Bluetooth
Технические характеристики PCE-TG 300:
Диапазон измерения PE: импульсно-эхо-режим 0,65 … 600 мм (сталь)
EE: режим эхо-эха 2,50 … 60 мм
Точность ± 0,04 мм H [мм] (<10 мм); ± 0,4% H [мм] (> 10 мм)
H относится к толщине материала заготовки
Разрешение 0,1 мм / 0,01 мм / 0,001 мм (регулируется)
Измерительные материалы Металлы
пластики
керамика
Эпоксидная смола
Стакан
И все однородные материалы
Режимы работы Импульсный режим эха
(обнаружение неисправности и воздуходувки)
Режим эхо-эхо
(толщина скрывающего слоя, например, краски)
Калибровка Калибровка скорости звука
обнуление
Двухточечная калибровка
Режим просмотра Нормальный режим, Режим сканирования,
Разностный режим
Единицы мм / дюйм
Передача данных Печать через Bluetooth / USB 2.0
Хранение Энергонезависимая память на
100 групп данных по 100 наборов данных в каждой
Время работы Непрерывная работа 100 ч
Автоматический режим ожидания (регулируемый)
Режим автоматического отключения (регулируемый)
Блок питания 4 х АА, аккумулятор 1,5 В
Дисплей цветной TFT LCD дисплей 320 x 240 пикселей
с регулировкой яркости
Условия эксплуатации 0 … 50 ° C / 32 … 122 ° F, отн.в. ≤ 80% без конденсации
Условия хранения -20 … 70 °C / -4 … 158 °F, ≤ 80% отн.в. без конденсации
Размеры 185 х 97 х 40 мм / 7,3 х 3,8 х 1,6 дюйма
Вес 375 г / <1 фунт
Спецификация доступных датчиков для измерителя толщины стенок PCE-TG 300
NO2
Частота 2,5 МГц
Диаметр 14 мм
Диапазон измерения 3 … 40 мм (сталь)
3 … 300 мм (сталь)
Минимальный диаметр труб Не подходит для изогнутых материалов.
Описание: Для демпфирующих /
рассеивающих материалов (пластик, чугун)
NO5
Частота 5 МГц
Диаметр 10 мм
Диапазон измерения 1 … 600 мм (сталь)
Минимальный диаметр труб 20 х 3 мм
Описание Нормальное измерение
NO5 / 90 °
Частота 5 МГц
Диаметр 10мм
Диапазон измерения 1 … 600 мм (сталь)
Минимальный диаметр труб 20 х 3 мм
Описание Нормальное измерение
NO7
Частота 7 МГц
Диаметр 6 мм
Диапазон измерения 0,65 … 200 мм (сталь)
Минимальный диаметр труб 15 х 2 мм
Описание Или тонкостенные или сильно изогнутые трубы
HT5
Частота 5 МГц
Диаметр 12 мм
Диапазон измерения 1 … 600 мм (сталь)
Минимальный диаметр труб 30 мм
Описание Для высоких температур (макс. 300 ° C / 572 ° F)
P5EE
Частота 5 МГц
Диаметр 10 мм
Диапазон измерения PE: 2 … 600 мм, EE: 2,5 … 100 мм
Минимальный диаметр труб 20 х 3 мм
Описание Нормальное измерение и тест EE
Комплект поставки PCE-TG 300:
- 1 х Толщиномер PCE-TG 300
- 1 х датчик P5EE
- 1 х 100 мл соединительный гель
- 1 х транспортный кейс
- 4 батарейки типа АА
- 1 х Руководство пользователя
