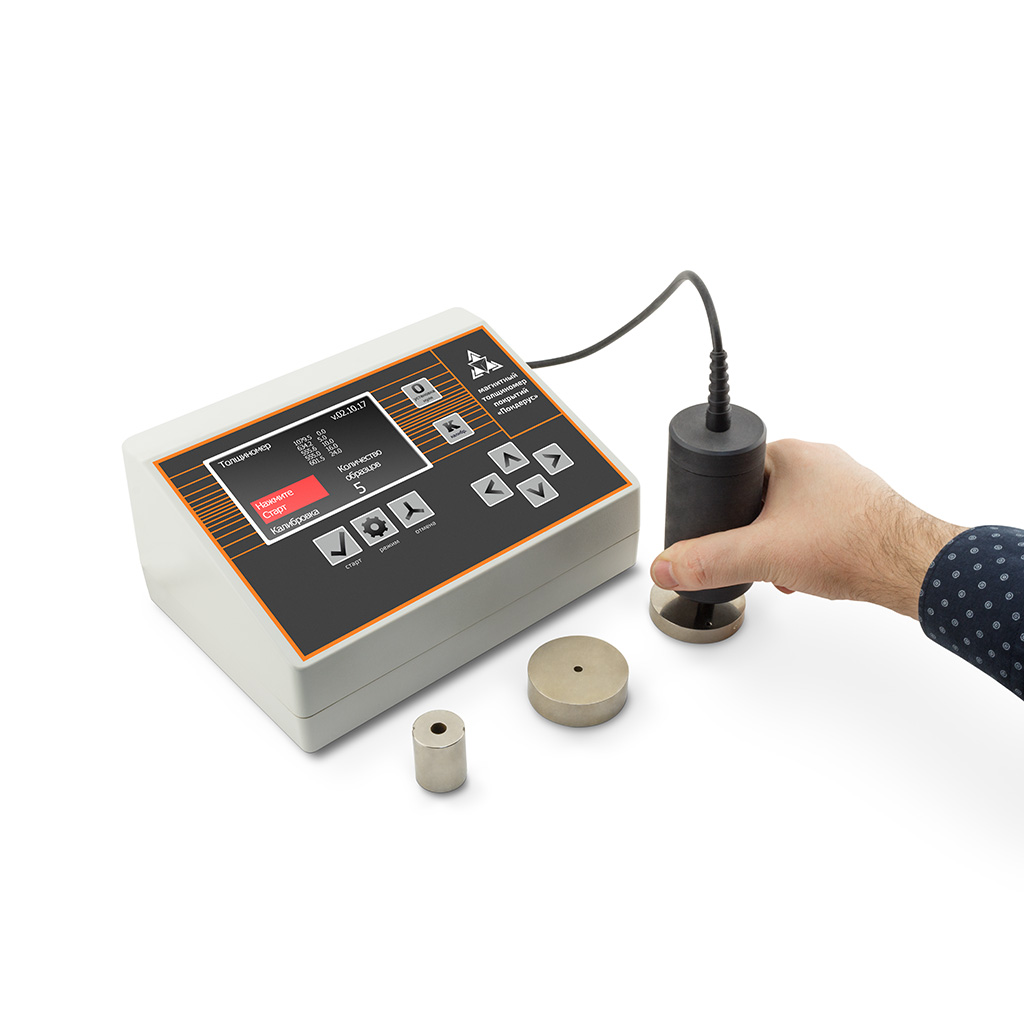

Толщиномер покрытий Пондерус
Толщиномер покрытий Пондерус - прибор предназначен для неразрушающего контроля магнитным, пондеромоторным методом толщины ферромагнитных покрытий на деталях из ферромагнитных металлов по ГОСТ...
Загрузка...
395000 руб.RUB
Толщиномер покрытий Пондерус — прибор предназначен для неразрушающего контроля магнитным, пондеромоторным методом толщины ферромагнитных покрытий на деталях из ферромагнитных металлов по ГОСТ 9.302-88.
Основное назначение прибора — это измерение толщины никелевого покрытия на ферромагнитном основании (стали) после термообработки, когда магнитные свойства покрытия и основания мало различимы. При этом вихретоковый метод контроля не может быть применен ввиду значительной погрешности измерений.
Толщиномер Пондерус имеет несколько основных режимов работы:
- Одиночный — обеспечивает однократное измерение толщины покрытия исследуемого образца.
- ГОСТ — за один цикл производится 5 измерений в разных точках на исследуемом образце, отбрасываются минимальное и максимальное значения, производится усреднение из трех оставшихся значений. Данная методика регламентирована ГОСТ Р 56097-2014 Системы космические. Контроль неразрушающий. Магнитный пондеромоторный метод контроля толщины гальванических никелевых и никель-хромовых покрытий.
Отличительные особенности:
- автоматическое проведение измерений;
- компактность;
- визуализация процесса измерений;
- математическая постобработка результатов (усреднение, разброс, среднее арифметическое из группы измерений);
- несколько режимов работы.
Технические характеристики Пондерус:
| Диапазон измерения толщины, мкм. |
1 — 30 |
| Погрешность измерения толщины, не хуже, мкм. (H-толщина) |
±(0,5+0,05*H), |
| Напряжение питания от сети переменного тока В, Гц. |
220, 50 |
| Потребляемая мощность, не более Вт. |
200 |
| Готовность к работе, не более мин. |
2 |
| Продолжительность измерения, не более сек. |
60 |
| Положение преобразователя при измерении, |
вертикальное (90±20)° |
| Наименьший объем контролируемой детали, мм3. |
216 |
| Наименьшая площадь контролируемой детали, мм2. |
36 |
| Продолжительность непрерывной работы, часов |
8 |
| Габаритные размеры (Ш х Д х В), мм. |
140 х 200 х 100 |
| Масса, кг. |
2,5 |
| Средняя наработка на отказ, не менее, часов (кроме деталей измерительного преобразователя) |
8000 |
| Средний срок службы, не менее, лет. |
2 |
