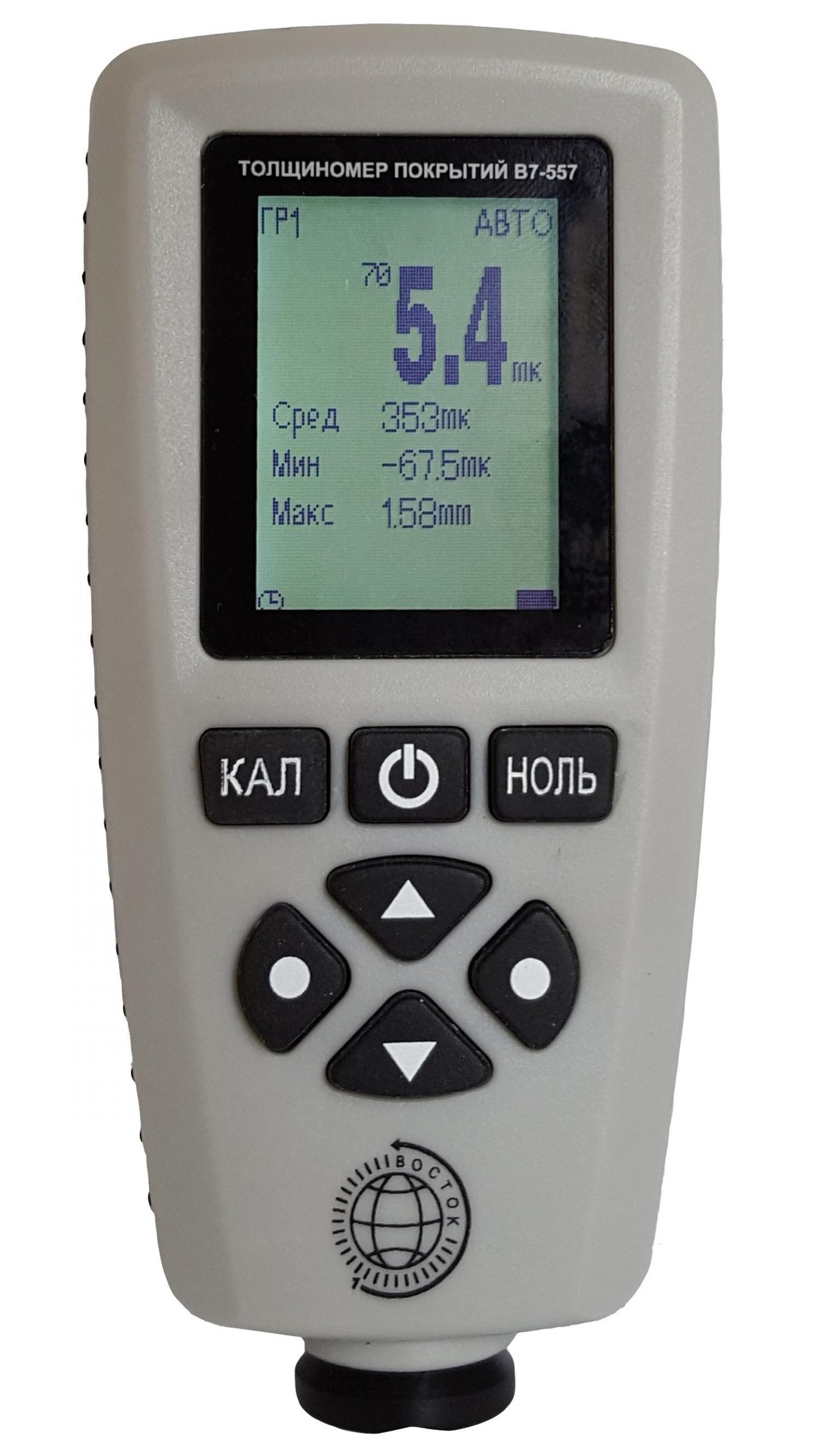

Толщиномер покрытий В7-557
Загрузка...
Толщиномеры покрытий модификации В7-557 с интегрированными в корпус прибора (несъёмными) датчиками применяются для измерений толщины немагнитных диэлектрических покрытий как на магнитных (с преобразователем типа F), так и на немагнитных (с преобразователем типа N) основаниях:
- преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна.
- преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия, цинка, олова и т. д.

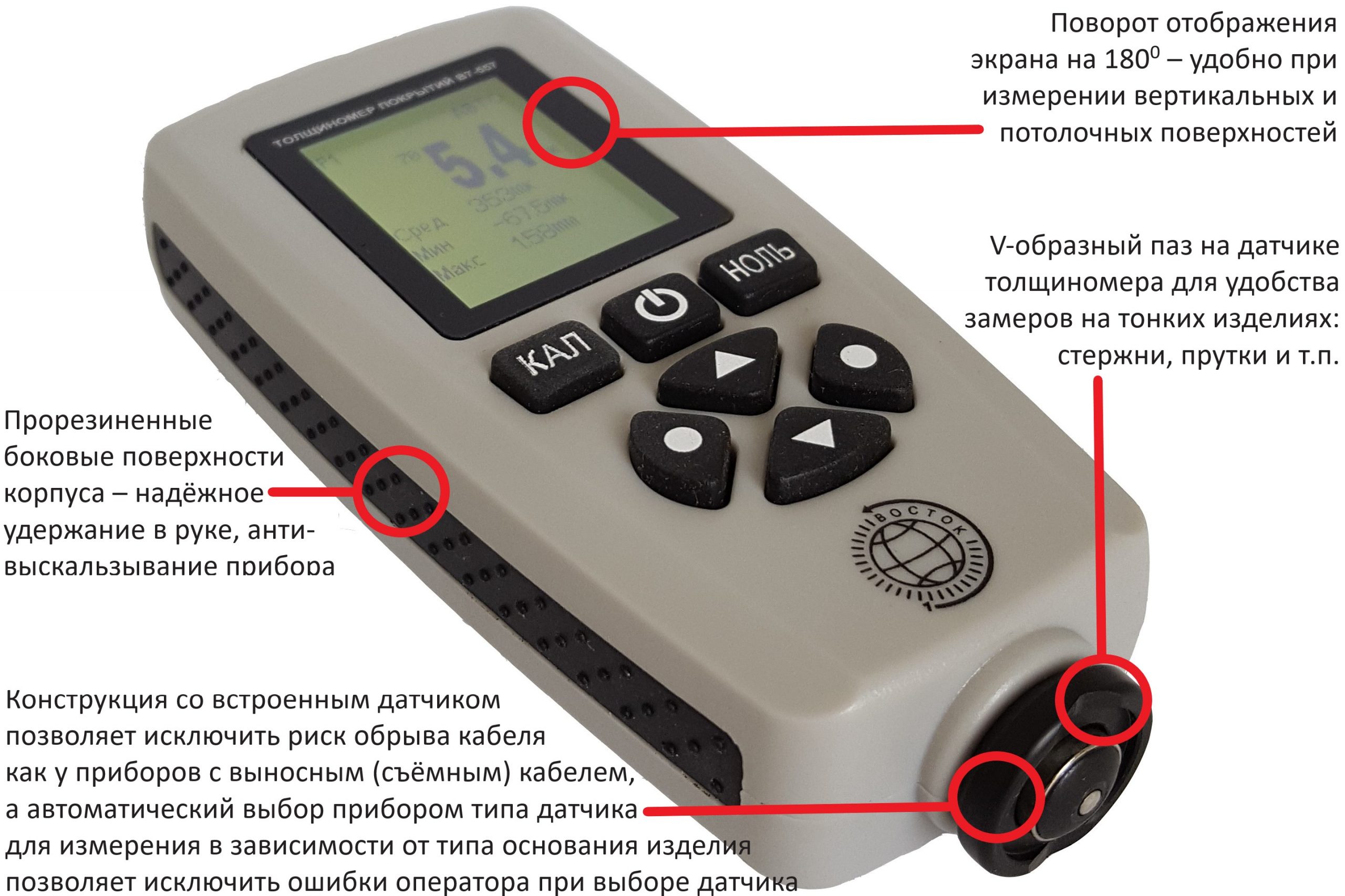

Отличительные особенности толщиномера покрытий модификации В7-557:
- комбинированный толщиномер с применением двух типов интегрированных в корпус прибора преобразователей: датчиком тип F (Чёрные металлы) и датчиком тип N (Цветные металлы) для измерения толщины покрытий и на магнитном и на немагнитном основаниях соответственно (тип FNF);
- конструкция со встроенным датчиком позволяет исключить риск обрыва кабеля как у приборов с выносным (съёмным) кабелем, а автоматический выбор прибором типа датчика для измерения в зависимости от типа основания изделия позволяет исключить ошибки оператора при выборе датчика;
- 2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек);
- V-образный паз на датчике толщиномера для удобства замеров на тонких изделиях: стержни, прутки и т. п.;
- поворот отображения экрана на 1800 – удобно при измерении вертикальных и потолочных поверхностей;
- прорезиненные боковые поверхности корпуса – надёжное удержание в руке, анти-выскальзывание прибора;
- установка допустимых пределов измерений (max и min), оповещение при выходе за пределы установленных пороговых значений;
- статистическая обработка результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение;
- режим автоотключения питания, малое энергопотребление.
Технические характеристики В7-557 :
|
Наименование
|
Параметр |
|
| Тип датчика (материал основания) |
F (Чёрные металлы)
|
N (Цветные металлы) |
| Принцип работы |
Магнитная индукция |
Вихревые токи |
| Диапазон измерений толщины покрытий, мкм |
от 0 до 1500 |
от 0 до 1500 |
| Точность (дискретность, шаг отсчёта) измерения |
1 мкм в диапазоне 0…999 0,01 мм в диапазоне 1000…1300 |
|
| Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм |
± (0,03·Н+1) |
|
| Мин. диаметр области измерений, мм |
Ø7 |
Ø5 |
| Мин. толщина металлического основания, мм |
0,5 |
0,3 |
| Мин. расстояние от центра датчика до края основания, мм |
15 |
|
| Мин. радиус кривизны поверхности: выпуклой / вогнутой, мм |
1,5 / 25 |
|
| Шероховатость поверхности покрытия и основания, не более Ra мкм |
10 |
|
| Режимы замеров, время каждого измерения (сек) |
Одиночный (1 измерение/сек) и непрерывный (3 измерения/сек) |
|
| Режимы калибровки |
Нулевая калибровка / Калибровка по 4-м точкам / Заводская (базовая) калибровка |
|
| Статистическая обработка серии измерений |
К-во измерений, среднее арифметическое значение, мин. и макс. значения, стандартное отклонение |
|
| Звуковой сигнал |
При измерении, калибровке, выходе за границы верхнего и нижнего пределов |
|
| Макс. скорость измерений |
2 измерения в сек |
|
| Связь с компьютером, порт |
USB |
|
| Память |
4 независимых группы по 80 значений в каждой |
|
| Диапазон рабочих температур, оС |
от 0 до +40 |
|
| Верхнее значение относительной влажности при 35 °С, % |
80 |
|
| Элементы питания: от батарей или аккумуляторов |
2 шт. 1,5 V тип ААА |
|
| Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 200 |
|
| Время автоотключения питания, мин |
3 |
|
| Габаритные размеры В*Ш*Т, мм |
1100*53*24 |
|
| Масса прибора (без элементов питания), кг |
0,500 |
|
