Толщиномер покрытий В7-К4
Загрузка...

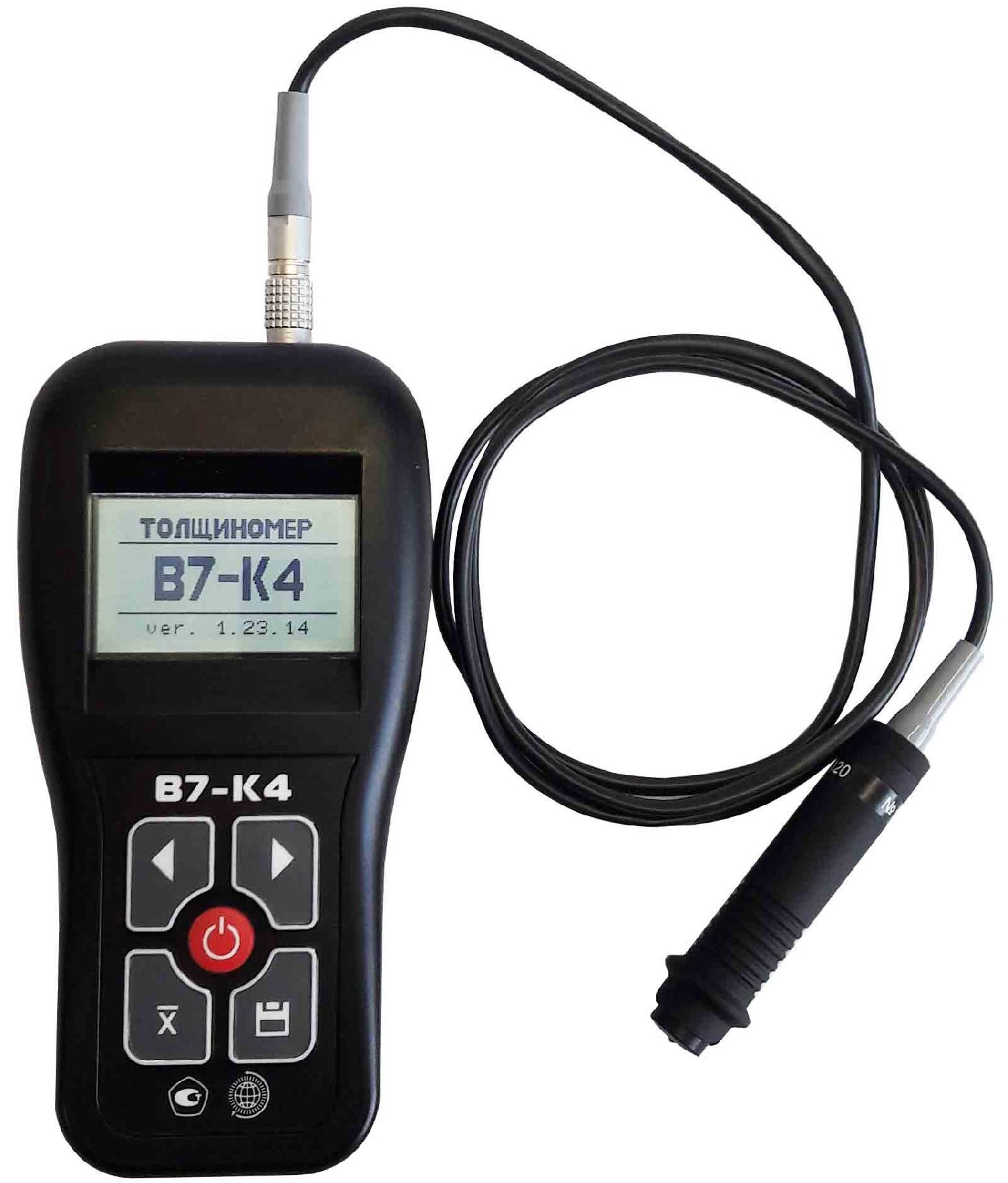

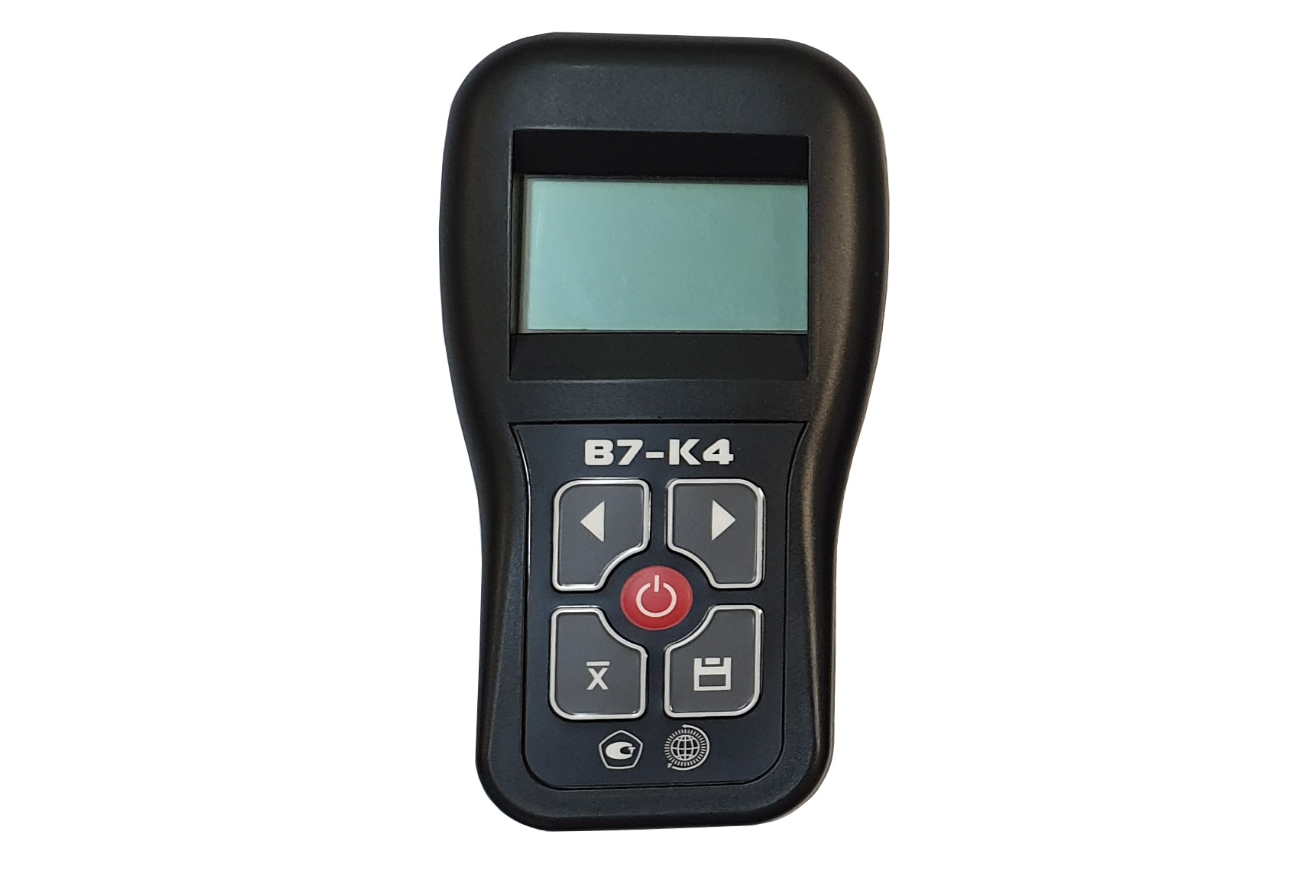

Толщиномеры покрытий модификации В7-К4 с выносным (съёмным) датчиком совмещают два режима работы: магнитный (на низкой частоте) для контроля покрытий на ферромагнитном основании и вихретоковый (на высокой частоте) для контроля покрытий на неферромагнитном основании. Применяются с разными преобразователями в зависимости от требований измерений:
- М120, М150, М215 — для измерений толщины непроводящих покрытий на магнитном или немагнитном основании;
- Н120, Н150, Н215 — для измерений толщины непроводящих покрытий на немагнитном основании
Отличительные особенности толщиномера покрытий модификации В7-K4:
- Память на 9.800 результатов измерений, интерфейс USB для подключения к ПК;
- Возможность записи до 20 аппроксимационных шкал как с клавиатуры прибора, так и с ПК;
- Режим выборочного усреднения результатов;
- Режим автоматической сигнализации брака (АСБ);
- Режим автоотключения;
- Режим сканера и толщиномера;
- Высокая точность и большой выбор преобразователей;
- Автоматическое определение преобразователя;
- Возможность калибровки записанной шкалы по одной, либо двум точкам.
В толщиномерах покрытий для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено до 14 шкал. Через разъём соединения толщиномеров покрытий В7-К3 с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.
Технические характеристики В7-К4:
| Наименование характеристики | Значение |
Диапазон измерений толщины покрытий, мкм
|
|
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм*Н – измеренное значение толщины покрытий, мкм | ± (0,04·Н+4) |
| Напряжение электрического питания, В от сети 220В/50Гц через блок питания | 5 |
| Диапазон рабочих температур, оС | от +5 до +50 |
| Габаритные размеры, мм, не более (Д*Ш*В) | 150*80*40 |
| Масса, кг, не более | 0,23 |
Комплект поставки В7-К4:
| Толщиномер покрытий В7-К2. Комплектация. | ||
| № | Наименование | Количество |
| 1. | Блок электронный с выносным (съёмным) преобразователем*. | 1 шт.* |
| 2. | Руководство по эксплуатации, объединённое с методикой поверки. | 1 шт. |
| 3. | Аккумуляторный блок + Блок питания сетевой 220 В с выходным напряжением 5 В и током нагрузки 0,35 А (зарядное устройство) | 1 компл. |
| 4. | Кофр для переноски и хранения | 1 шт. |
| 5. | Руководство по эксплуатации, объединённое с методикой поверки. | 1 экз. |
| 6. | USB-кабель и ПО | 1 компл. |
| *тип и к-во преобразователей зависит от заказа потребителя | ||
|
Дополнительная комплектация
|
||
Дополнительные преобразователи на выбор:
|
На заказ | |
| Металлическое основание (из стали) | На заказ | |
| Металлическое основание (из алюминия или др. неферромагнитного материала) | На заказ | |
| Образцы толщины (из плёнок различной толщины) | На заказ | |
Вы можете заказать любую комплектацию, ниже приведены наиболее востребованные комплектации электронного блока и преобразователей по сферам применения:
- В7-К4 (базовый комплект М120, от 0 до 2мм, сталь):
Контроль покрытий на ферромагнитном основании в диапазоне 0-2мм.
Состав комплекта:
| Электронный блок со встроенным аккумулятором | 1 |
| Блок питания сетевой 5В / 220В | 1 |
| Защитный чехол | 1 |
| Кабель PT4RS для связи с ПК | 1 |
| Преобразователь М120 (0-2мм на ферромагнитном основании) | 1 |
| Программное обеспечение на CD-диске | 1 |
| Руководство по эксплуатации, объединённое с методикой поверки | 1 |
| Кофр для переноски и хранения | 1 |
- В7-К4 (базовый комплект М150, от 0.1 до 5мм, сталь):
Контроль покрытий на ферромагнитном основании в диапазоне от 100 мкм до 5мм.
Состав комплекта:
| Электронный блок со встроенным аккумулятором | 1 |
| Блок питания сетевой 5В / 220В | 1 |
| Защитный чехол | 1 |
| Кабель PT4RS для связи с ПК | 1 |
| Преобразователь М150 (0.1-5мм на ферромаг. основании) | 1 |
| Программное обеспечение на CD-диске | 1 |
| Руководство по эксплуатации, объединённое с методикой поверки | 1 |
| Кофр для переноски и хранения | 1 |
- В7-К4 (универсальный комплект, от 0 до 2мм, сталь+алюминий):
Контроль покрытий как на ферромагнитных, так и на неферромагнитных основаниях в диапазоне 0-2мм
Состав комплекта:
| Электронный блок со встроенным аккумулятором | 1 |
| Блок питания сетевой 5В / 220В | 1 |
| Защитный чехол | 1 |
| Кабель PT4RS для связи с ПК | 1 |
| Преобразователь М120 (0-2 мм на ферромагнитном основании) | 1 |
| Преобразователь Н120 (0-2 мм на неферромагнитном основании) | 1 |
| Программное обеспечение на CD-диске | 1 |
| Руководство по эксплуатации, объединённое с методикой поверки | 1 |
| Кофр для переноски и хранения | 1 |
- В7-К4 (комплект М120+М150, от 0 до 5мм, сталь):
Расширенный комплект для контроля покрытий на ферромагнитных основаниях в диапазоне от 0 до 5мм.
Состав комплекта:
| Электронный блок со встроенным аккумулятором | 1 |
| Блок питания сетевой 5В / 220В | 1 |
| Защитный чехол | 1 |
| Кабель PT4RS для связи с ПК | 1 |
| Преобразователь М120 (0-2 мм на ферромагнитном основании) | 1 |
| Преобразователь М150 (0.1-5 мм на ферромагнитном основании) | 1 |
| Программное обеспечение на CD-диске | 1 |
| Руководство по эксплуатации, объединённое с методикой поверки | 1 |
| Кофр для переноски и хранения | 1 |
