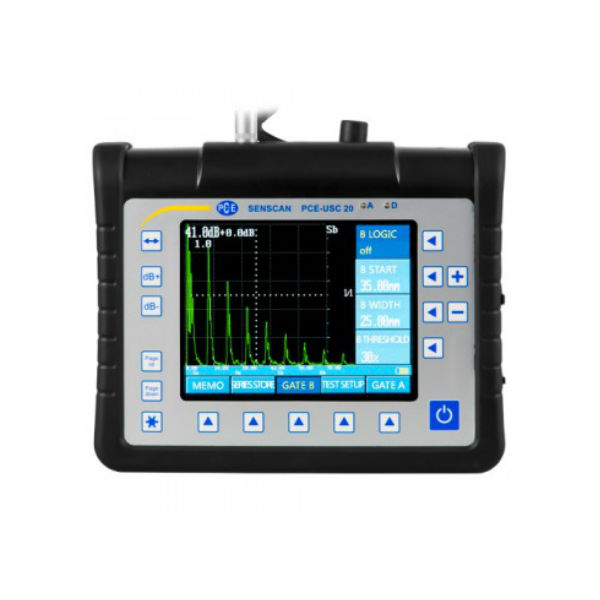

Толщиномер ультразвуковой PCE USC 20
Загрузка...
Ультразвуковой дефектоскоп PCE USC 20 с функцией измерения толщины стенки PCE-USC 20 позволяет вам проводить неразрушающий контроль качества сварных швов, поиск дефектов и измерение толщины материалов. Настраиваемая скорость сигнала в диапазоне от 1000 … 15000 м/сек
Особенности PCE-USC 20:
- отвечает требованиям Стандарта ЕС EN12668-1
- небольшой вес
- память на 500 значений
- режим работы в формате один или два сенсора
- методики оценки AVG и DAC
- вариативная рабочая скорость 1000 … 15000 м/сек.
Прибор отличает компактность, небольшой вес, в комплект поставки входят три типа датчиков, что позволяет использовать дефектоскоп как прибор оперативного мобильного контроля, так и как стационарный дефектоскоп. Дефектоскоп имеет вариативную рабочую частоту от 0,5 до 20 МГц и настраиваемую скорость звука в диапазоне от 1000 до 15000 м/сек. Это позволяет проводить измерения на объектах толщиной в диапазон от 0,5 … 9999 мм.
Прибор поддерживает формат проведения измерения согласно методикам DAC и AVG, имеет функции усиления и демпфирования сигнала, обеспечивает экспорт полученных результатов, а также имеет ряд дополнительных настроек для облегчения процедуры измерения, повышения и качества точности результатов. Ультразвуковой дефектоскоп и толщиномер PCE-USC 20 получил широкое распространение в Германии в строительстве, металлобработке, при производстве труб, емкостей и цистерн, при производстве железнодорожных колесных пар, рельсов и металлоконструкций.
Технические характеристики PCE USC 20:
| Диапазон измерения | 0,5 … 9999 мм (продольная волна), плавная настройка |
| Скорость | 1000 … 15000 м/сек, плавное изменение диапазона. Тонкая и грубая настройка |
| Запаздывание сигнала | -10 … 2000 мм |
| Задержка | 0,00 … 199,9 µs |
| Посылаемый импульс | 400 В отрицательные значения |
| Затухание | 50 / 100 / 200 / 500 |
| Рабочий режим | Измерение в режиме одного или двух сенсоров |
| Диапазон рабочих частот | 0,5 … 22 МГц |
| Частота последовательных импульсов | 40 / 250 /1000 Гц (опция) |
| Усиление (приемник) | 0 … 110 dB |
| Выпрямление (приемник) | Вся волна, положительная полуволна, отрицательная полуволна, высокочастотное отображение |
| Предельные значения | Граница A (Gate A) и граница B (Gate B),
вариативная как позитивная или негативная величина с автоматической сигнализацией (визуальная и акустическая) |
| Режим измерения | Предельные значения / экстремальные значения |
| Отклонение по горизонтали | ≤0,1 % |
| Отклонение по вертикали | ≤3 % |
| Сверхчувствительность | ≥62 dB |
| Динамический диапазон | ≥40 dB |
| Разрешение дальней зоны | ≥30 dB |
| Рабочая частота | 400 МГц |
| Память | 500 блоков данных |
| Воспроизведение сигнала | Продолжительная запись сигналов с воспроизведение динамического эха |
| Настройка относительно поверхности | Автоматическая настройка в зависимости от выбранного типа зонда (настройка по углу установки датчика) |
| Автоматическое усиление | 20 … 80 %, с шагом 1 % |
| Поддерживаемые языки | Английский |
| Интерфейс | USB-A, USB-B, Ethernet |
| Дисплей | Цветной 5,7 » LCD (640 x 480 Pixel) |
| Рабочая температура | -10 … +50 °C |
| Питание | AC: 100 … 240 В DC: 15 В / 4 A |
| АКБ | Аккумуляторы Li-Ion (10,8 В, 5200 мА*ч) |
| Время работы | Более 6 часов |
| Класс защиты | IP54 |
| Вес | 1,4 кг (в комплекте с АКБ) |

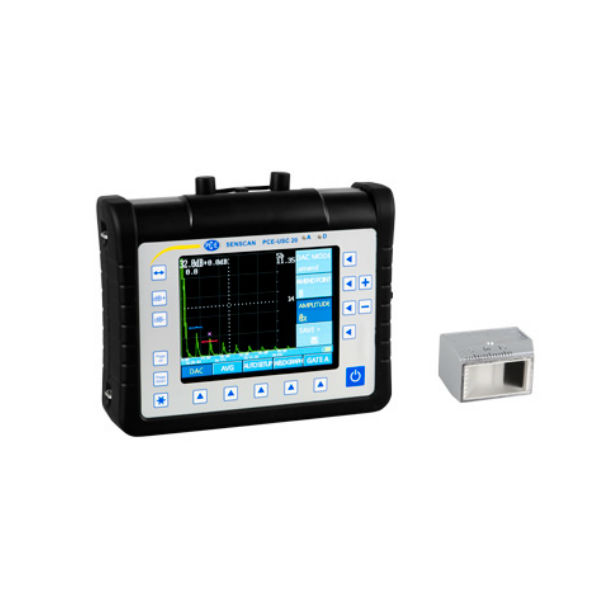

Комплект поставки PCE USC 20:
- 1 x толщиномер ультразвуковой PCE-USC 20,
- 1 x батарея Li-Ionen,
- 1 x зарядное устройство,
- 2 x кабель зонда длиной 2 м,
- 1 x кабель USB,
- 1 x USB-с программным обеспечением,
- 1 x приборная сумка с наплечным ремнем,
- 1 x приборный кейс,
- 1 x зонд 90 °,
- 1 x зонд 70 °,
- 1 x зонд 60 °,
- 1 x зонд 45 °,
- 1 x сертификат о заводской калибровке,
- 1 x руководство пользователя.
