Трафарет для расшифровки радиографических снимков (мерный шаблон).
Загрузка...Трафарет для расшифровки радиографических снимков (мерный шаблон) — предназначен для визуальной оценки размеров трещин, шлаковых и вольфрамовых включений, пор, непроваров и других дефектов, выявленных на снимках при контроле сварных соединений, литья и других объектов контроля с соответствии с требованиями ГОСТ 7512-82, ГОСТ 23055-78, ПНАЭ Г-7-010-89, ПНАЭ Г-7-017-89 и других нормативных документов. Калибровка трафарета проводится по методике МК 13-043.
Трафарет представляет собой гибкую прозрачную пленку размером 200х100 мм, на которой имеется линейка для определения размеров крупных несплошностей, шаблоны для определения размеров пор, шлаковых и вольфрамовых включений, шаблон для определения площади скоплений и других включений. Для более точного измерения несплошностей менее 1,5 мм могут быть использованы измерительные лупы с ценой деления 0,1 мм. Трафарет для расшифровки радиографических снимков выпускается с паспортом и сертификатом о калибровке собственной метрологической службы системы Росаккредитации. Трафарет для расшифровки радиографических снимков выпускается с паспортом и сертификатом о калибровке собственной метрологической службы.

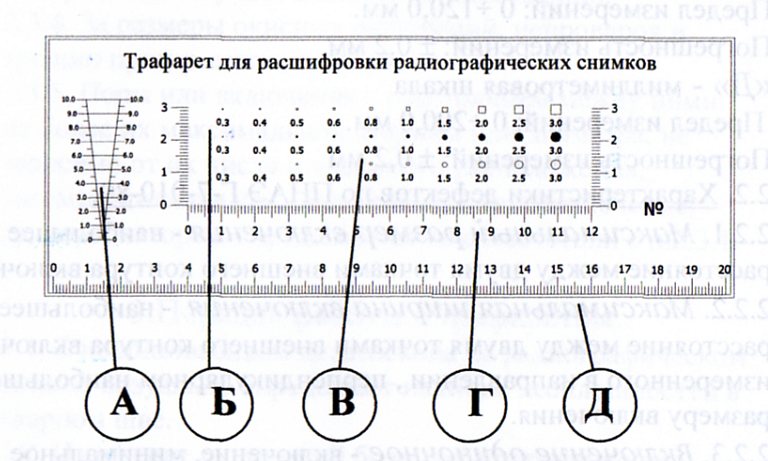

Технические характеристики:
- шкала «А» клиновой измеритель изображений дефектов. Предел измерений 1-10 мм; погрешность ±0,1 мм;
- шкалы «Б» и «В» для визуальной оценки размера несплошностей. Предел измерений 0,3-3 мм; погрешность ±0,1 мм;
- миллиметровая шкала «Г», предел измерений 0-120 мм; погрешность шкалы ±0,2 мм;
- миллиметровая шкала «Д», предел измерений 0-200 мм; погрешность шкалы ±0,2 мм;
- диапазон измерения с помощью шаблонов округлых дефектов 0,2–4 мм
