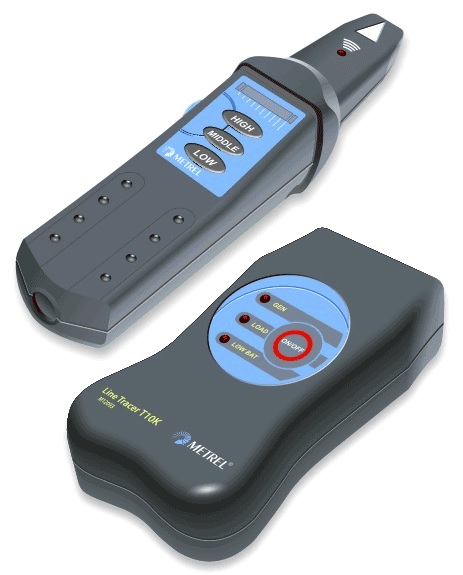

Прибор Line Tracer предназначен для поиска скрытой проводки, расположенной в стенах, полах, потолке, поиска коммуникаций под землей, для определения конкретного проводника в многожильных кабелях, а также для идентификации предохранителей и выключателей. С помощью Line Tracer поиск кабелей может производиться как под напряжением, так и при обесточенной электроустановке.
Функции:
Трассодефектоискатель MI 2093 Line Tracer характеристики:
Параметр | Значение |
Передающее устройство Т 10К | |
Батареи | 4 шт., размер АА (1.5 В) |
Индикация разряда батареи | Есть |
Диапазон рабочей температуры | 0-+40°С |
Температура хранения | -30 — +60°С |
Масса | 300 г |
Корпус пластмасса | ABS |
Габариты | 80 x 50 x 150 мм |
Передающее устройство Т 10К в режиме генератора | |
Напряжение постоянного, переменного тока | <30 В, или напряжение в линии отсутствует |
Рабочая частота | 10,6 кГц модулированная частотой 4 Гц |
Максимальное напряжение разомкнутой цепи | 6 В |
Максимальный ток короткого замыкания | 20 мА |
Передающее устройство Т 10К в режиме нагрузки | |
Напряжение питающей сети, необходимое для передачи | 30-264 В перем. тока |
Частота напряжения питания | 45-65 Гц |
Рабочая частота | 10,6 кГц модулированная частотой 4 Гц |
Максимальное среднее значение подаваемого тока | 1 Аrms |
Приемное устройство R 10К | |
Батареи | 1 шт. размер 6LR61 (9 В) |
Индикация разряда батареи | Есть |
Диапазон рабочей температуры | 0 — + 40°С |
Температура хранения | -30 — +60°С |
Масса | 150 г |
Корпус | пластмасса ABS |
Габариты | 45 x 45 x 210 мм |
Имеется механический переключатель для выбора емкостного или индуктивного режима | |
Датчик | Встроенный емкостный датчик для поиска электрического поля и индуктивный, датчик для поиска электромагнитного поля |
Селективность | Входной полосовой фильтр 10,6 кГц |
Индикаторы | Визуальный — 10-уровневая светодиодная линейная шкала |
Чувствительность | кнопки НИЗКОЙ, СРЕДНЕЙ, ВЫСОКОЙ чувствительности, потенциометр для точной настройки усиления сигнала |

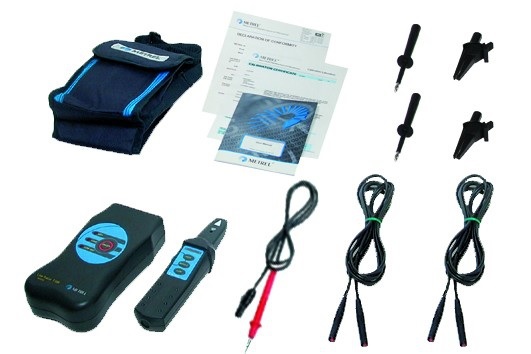

Трассодефектоискатель MI 2093 Line Tracer комплект поставки:
