Трассоискатель «Альтернатива АГ-401»
Трассоискатель "Альтернатива АГ-401"
Рекомендуемые области применения
Геодезия
Электрические сети
ЭХ предприятия
Теплосети
ЖКХ
Строительство
Назначение
Определения...
Загрузка...В наличии много
58881 руб.RUB
Цена без скидки: 61980
-5%
Экономия 3099
Трассоискатель «Альтернатива АГ-401»
Рекомендуемые области применения
- Геодезия
- Электрические сети
- ЭХ предприятия
- Теплосети
- ЖКХ
- Строительство
Назначение
- Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
- Проведения работ по поиску скрытой проводки.
- Трассировка коммуникаций без непосредственного подключения.
Решаемые задачи
- Трассировка кабеля и определение глубины залегания.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
Технические характеристики
| Генератор «АГ-114» | |
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт |
5, 10, 20 |
| Усилитель мощности | CLASS D КПД 80% |
| Частота генерации (непрерывно или импульсы), Гц | 512, 1024, 8928, чередование 3-х частот |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | автоматическое |
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
| Питание | 1 аккум. 12В/2,2 Ач |
| Габаритные размеры электронного блока, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,2 |
| Приемник «АП-004» | |
| Режимы работы, Гц | 1024, 8928, «ШП» |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В Тип элементов питания |
9+1-2,5 (батарея/аккумулятор типа 6F22) |
| Мощность, подводимая к головным телефонам, мВт | 50 |
| Габаритные размеры прибора, не более, мм | 186х60х25 |
| Масса, не более, кг | 0,3 |
| Электромагнитный датчик «ЭМД-226М» | |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928; 1024 Гц |
| Тип питания | От приемника |
| Коммутация резонанса | Принудительная (управляется приемником) |
| Индуктивная антенна «ИЭМ-301.2» | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |

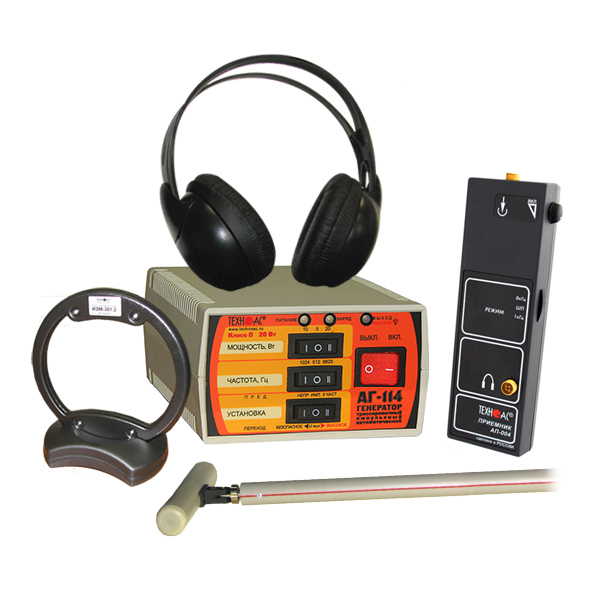

Состав комплекта
- Генератор «АГ-114»
- Приемник «АП-004»
- Электромагнитный датчик «ЭМД-226М»
- Антенна рамочная «ИЭМ-301.2»
- Головные телефоны
- Сумка
Дополнительное оборудование
- Клещи индукционные «КИ-110»
