ТУ 4276-003-12719185-2008
Трассоискатель ИКкт-300 относится к классу индикаторов и предназначен для определения индукционным методом местоположения энергосиловых кабелей без вскрытия грунта, трасс металлических трубопроводов различного назначения.
Устройство ИКкт-300 состоит из генератора и приемника.
Дальность поиска | до 3 км |
Точность поиска подземных коммуникаций от глубины залегания коммуникаций | 5% |
Габариты упакованного в футляр изделия, мм | 200х350х460мм |
Вес упакованного в футляр изделия, не более, кг | 6,5 кг |
Питание генератора осуществляется от сети переменного тока | напряжением 220±20В; частотой 50 — 60Гц |
Выходное напряжение на нагрузке 10 Ом составляет, не менее, В | 20 |
Максимальный ток в нагрузке в диапазоне, А | от 0,15 до 15 |
Частота генератора имеет два значения: | |
фиксированная частота, Гц | 1000±2 |
регулируемая частота, Гц | от 950 до 1100 |
Генератор, выходное напряжение которого представляет собой разнополярные прямоугольные импульсы, обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом, сек | 1±0,1 |
Заполнение модулирующих импульсов напряжением сигнальной частоты плавно регулируется в диапазоне | от 5% до 95% |
Генератор может работать на омическую нагрузку сопротивлением | от нуля (короткое замыкание) до бесконечности (холостой ход) |
Габаритные размеры корпуса генератора, мм, не более | 260х236х69 |
Масса генератора, кг, не более | 1 |
Генератор сохраняет работоспособность при воздействии рабочих температур и относительной влажности | от минус 20 до 40°С; 98% при 20°С |
Напряжение питания приемника от трех элементов питания (АА), В | от 3,3 до 5 |
Средний ток потребления приемника, не более, мА | 6 |
Габаритные размеры, не более, мм | 137х206х66 |
Масса, не более, кг | 0,5 |
Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее: | |
на частоте 50 Гц | 100 |
на частоте 1000 Гц | 50 |
Центральная частота полосы пропускания приемника в активном режиме, Гц | 1000±50 |
Ширина полосы пропускания приемника на уровне 0,7 от максимума на центральной частоте 1000Гц, не более, Гц | 70 |
Центральная частота полосы пропускания приемника в пассивном режиме, Гц | 50±1 |
Ширина полосы пропускания приемника на уровне 0,7 относительно центральной частоты 50Гц, не более, Гц | 5 |
Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, не менее, ч | 100 |
Прибор сохраняет работоспособность при воздействии рабочих температур, оС | от -20 до +40 |
Допустимая относительная влажность воздуха (при 20оС) | 98% |

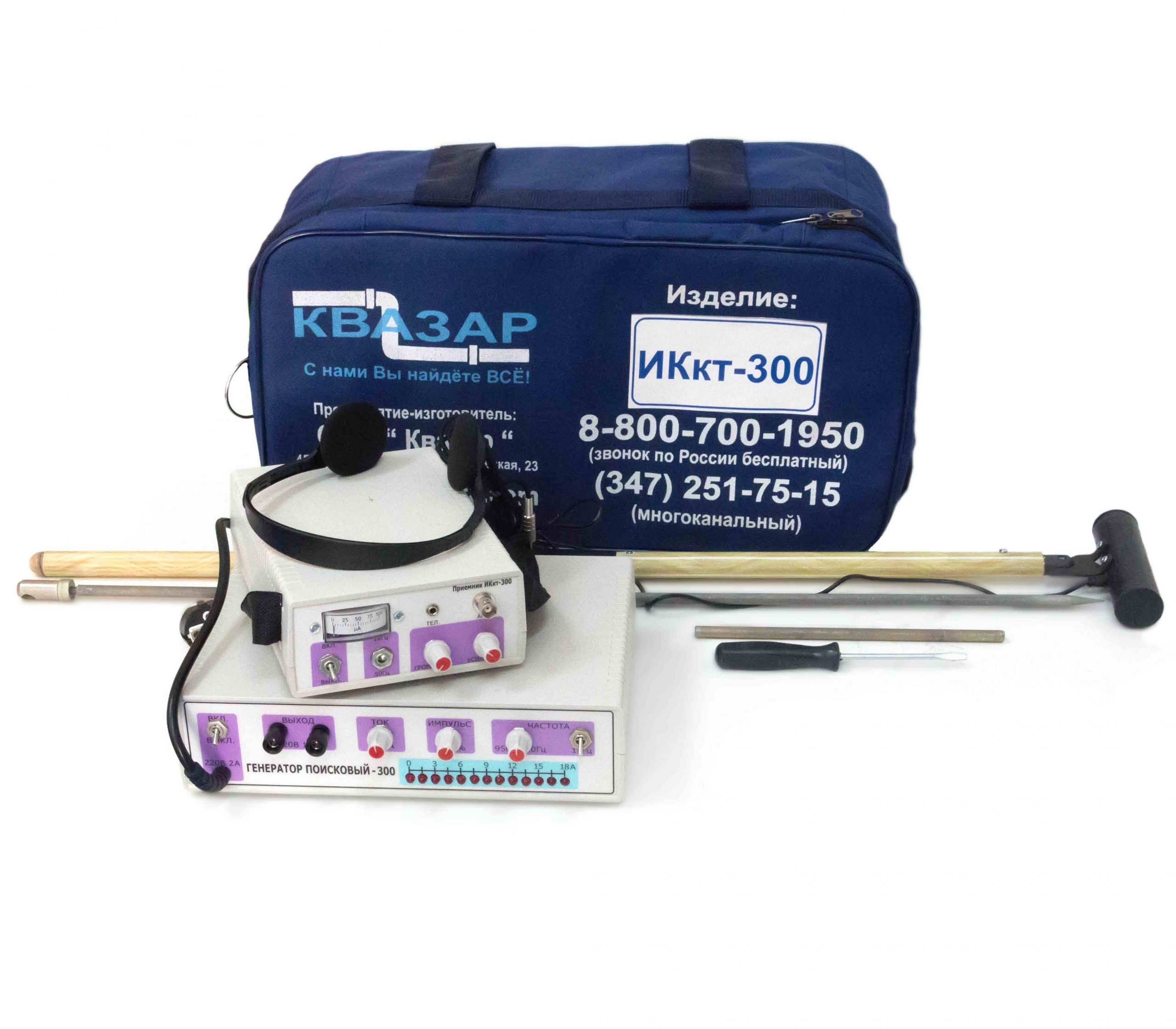

Приемник | 1шт. |
Генератор поисковый ГП-300 | 1шт. |
Антенна | 1шт. |
Штырь с гальв. связью | 1шт. |
Электромагнитная рамка* | 1шт. |
Клипса магнитная | 1шт. |
Провод для поключения магнитной клипсы | 1шт. |
Провод для подключения электромагнитной рамки* | 1шт. |
Провод для подключения штыря с гальв. связью | 1шт. |
Телефон головной | 1шт. |
Элемент питания тип (АА) | 3шт. |
Отвертка | 1шт. |
Паспорт | 1шт. |
Сумка-кейс | 1шт. |
*поставляются по дополнительному заказу
