Трассоискатель ИКкт-50 относится к классу индикаторных приборов и предназначен для определения индукционным методом местоположения металлических трубопроводов различного назначения, трасс энергосиловых кабелей без вскрытия грунта.

Трассоискатель ИКкт-50 имеет два режима работы:

  • пассивный – предназначен для определения местоположения действующих энергосиловых кабелей под нагрузкой,  а также труб под током от станций катодной защиты;
  • активный – предназначен для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к отыскиваемому трубопроводу (кабелю).

Основными элементами трассоискателя ИКкт-50 являются генератор и приемник.

ТУ 4276-017-12719185-2007

Технические характеристики ИКкт-50:

1. Напряжение питания, В:
генератора от контейнера элементов питания (ДД) либо от внешнего источника питания постоянного тока от 9 до15
приемника от трех элементов  (АА) от 3 до 5
2. Средний ток потребления, не более, мА:
генератора при напряжении питания (12±0.2) В 400
приемника 6
3. Габаритные размеры, мм, не более:
генератора 137х212х65
приемника 137х206х65
футляра 510х350х70
4. Масса, кг, не более:
генератора (без элементов питания) 0,5
приемника 0,3
комплекта в футляре 4,0
5. Выходной сигнал генератора имеет следующие параметры:
длительность импульсов, мс от 50 до 100
период следования, мс от 800 до 1200
частота заполнения, Гц 1000±20
6. Выходная импульсная мощность генератора при работе на активную нагрузку от 1 Ом до 1кОм при напряжении питания (12±0.2) В не менее, Вт 35
7. Чувствительность приемника по напряжению при полном отклонении стрелки индикатора:
в пассивном режиме, мкВ, не менее 100
в активном режиме, мкВ, не менее 50
8. Центральная частота полосы пропускания приемника в активном режиме, Гц 1000±50
9. Ширина полосы пропускания приемника на уровне 0,7 от максимума активном режиме, Гц, не более 100
10. Центральная частота полосы пропускания приемника в пассивном  режиме, Гц 100±5
11. Ширина полосы пропускания приемника на уровне 0.7 от максимума в пассивном режиме, Гц, не более 10
12. Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, не менее, дБ 70
13. Время непрерывной работы от свежего комплекта элементов питания при нормальных  климатических условиях, часов, не менее 8
14. Условия работы:
температура, ºС от -20 до +40
относительная влажность при 20оС, % 98

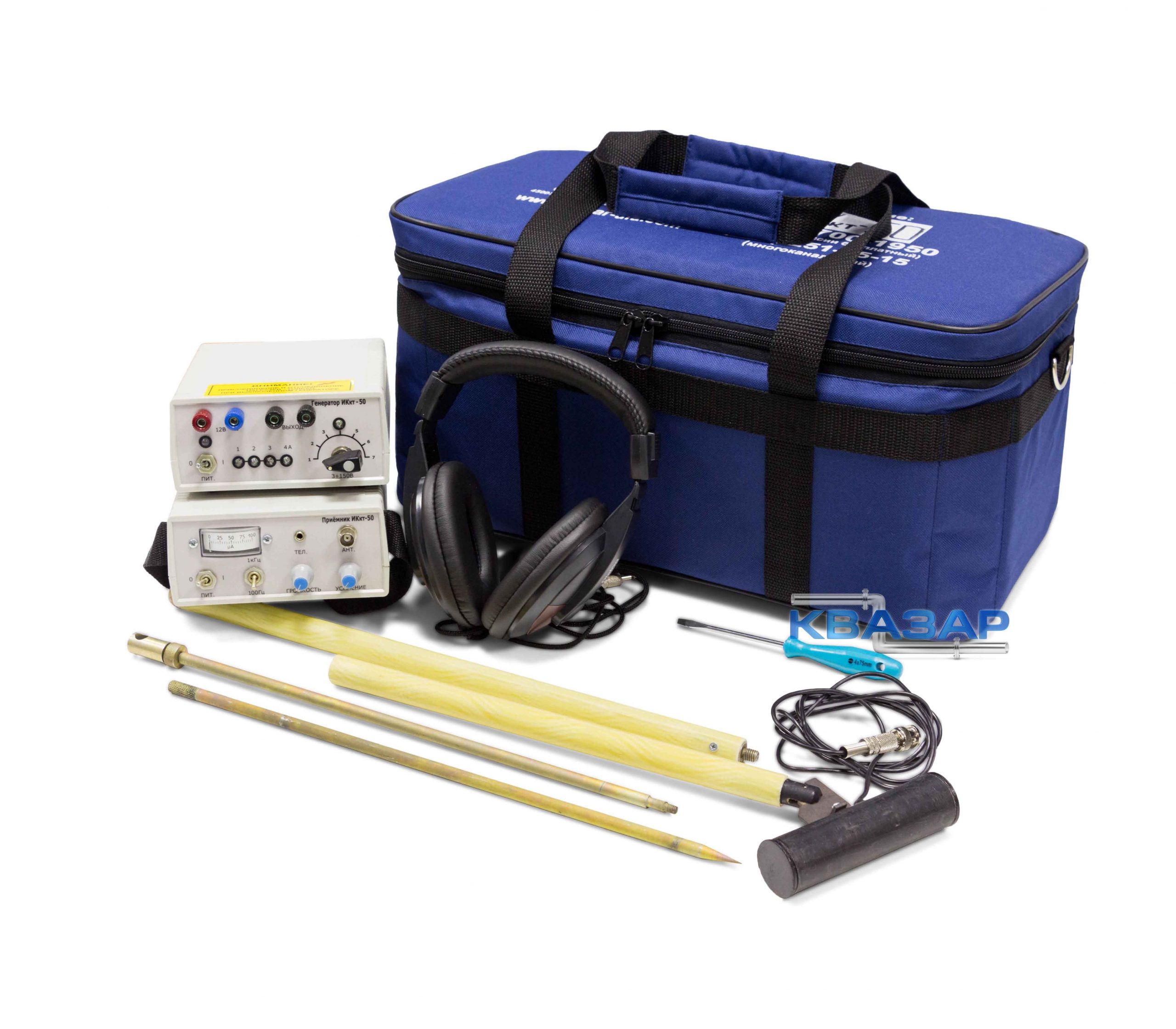

Комплект поставки ИКкт-50:

  • приемник – 1шт.;
  • генератор – 1шт.;
  • телефон головной – 1шт.;
  • антенна – 1шт.;
  • штырь с гальванической связью – 1шт.;
  • клипса магнитная – 1шт.;
  • провод питания генератора от аккумулятора – 1шт.;
  • провод для подключения штыря с гальванической связью – 1шт.;
  • провод для подключения магнитной клипсы – 1шт.;
  • провод питания генератора от контейнера элементов питания* – 1шт.;
  • контейнер элементов питания* – 1шт.;
  • радиостанция стандарт LPD* — 1комп.;
  • элемент питания тип (АА) – 3шт.;
  • элемент питания тип (D) – 4шт.;
  • отвертка – 1шт.;
  • паспорт – 1шт.;
  • футляр – 1шт.

*Комплектуется по дополнительной заявке.
